K2133래칭 기능이 있는 미니 스윙 래치 클램프 |
뒤로 |
|
|
설명제품 설명:스윙 래치 클램프는 주로 클램핑 지점을 공작물의 삽입 및 제거를 위해 비워 두어야 하는 곳에 사용됩니다.
클램핑 포인트의 엔드 위치에 도달하면 딸깍 소리가 들리고 맞물림이 느껴집니다.재질:기본 몸체: 카본 스틸.
플라스틱 그립.
클램핑 스핀들, 황동.표면 마무리:기본 몸체, 열처리 및 니켈 플레이트.

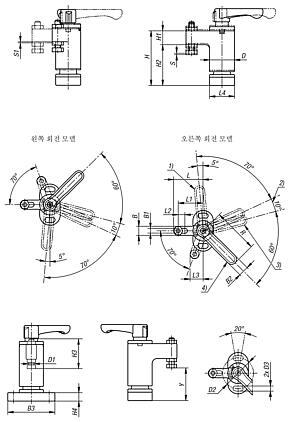

그립, 오렌지.도면 설명:1) 이완된 위치
2) 예압 스트로크
3) 시작 위치 클램핑
4) 클램핑된 위치
다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | 모델 1 | 표면
기본 몸체
| B | B1 | B2 | B3 | D
| D1 | D2 | D3 | H | H1 | H2 | H3 | H4 | L | L1 | L2 | L3 | L4 | R | 스트로크
S | S1=
프리로드 스트로크 | Y
min. | Y
max. | 장력
N | CAD | 액세서리 | 가격 | 주문 |
|---|
| K2133.01801 | 왼쪽 | 니켈 플레이트 | 8 | 4,3 | 9 | 36 | 18 | M4 | 27 | 4,3 | 55 | 10 | 30 | 22,8 | 6 | 26 | 22 | 6 | 11,5 | 18 | 40 | 1 | 0,8 | 19 | 25 | 180 |  | | 요청 시 | | | K2133.03201 | 왼쪽 | 니켈 플레이트 | 10 | 5,3 | 11 | 45 | 23 | M5 | 34 | 5,3 | 72 | 14 | 40 | 28,5 | 8 | 35 | 30 | 8 | 15,3 | 23 | 50 | 1,4 | 1,1 | 28,3 | 33,7 | 320 | | | 요청 시 | | | K2133.05501 | 왼쪽 | 니켈 플레이트 | 16 | 8,4 | 13 | 65 | 30 | M8 | 48 | 8,4 | 92 | 18 | 50 | 40,5 | 12 | 45 | 37 | 8 | 20,7 | 30 | 63 | 1,5 | 1,4 | 31,7 | 39,7 | 550 | | | 요청 시 | | | K2133.11801 | 오른쪽 | 니켈 플레이트 | 8 | 4,3 | 9 | 36 | 18 | M4 | 27 | 4,3 | 55 | 10 | 30 | 22,8 | 6 | 26 | 22 | 6 | 11,5 | 18 | 40 | 1 | 0,8 | 19 | 25 | 180 | | | 요청 시 | | | K2133.13201 | 오른쪽 | 니켈 플레이트 | 10 | 5,3 | 11 | 45 | 23 | M5 | 34 | 5,3 | 72 | 14 | 40 | 28,5 | 8 | 35 | 30 | 8 | 15,3 | 23 | 50 | 1,4 | 1,1 | 28,3 | 33,7 | 320 | | | 요청 시 | | | K2133.15501 | 오른쪽 | 니켈 플레이트 | 16 | 8,4 | 13 | 65 | 30 | M8 | 48 | 8,4 | 92 | 18 | 50 | 40,5 | 12 | 45 | 37 | 8 | 20,7 | 30 | 63 | 1,5 | 1,4 | 31,7 | 39,7 | 550 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
