K2328볼 잠금 볼트, 수축 가능, 회전식 작동과 회전 헤드 있음, 스테인리스 스틸 |
뒤로 |
|
|
설명재질:하우징과 볼트, 스테인리스 스틸 1.4305.
회전 헤드, 스테인리스 스틸 1.4301. 표면 마무리:무광택 처리.정보:스테인리스 스틸 소재의 고정 나사 M2 또는 M3가 함께 공급됩니다.
플레이트 두께 6mm용 조립방식 1.
플레이트 두께 6mm 이상 14mm용 조립방식 2.
고정력이 초과되면 플레이트 사이에 0.1mm 이상의 간격이 생깁니다.
액추에이션 원리:회전 헤드가 "OFF" 위치에 있고, 볼트가 삽입된 상태인지 확인하십시오.
볼 잠금 볼트를 마운트 부시에 넣거나 위에 놓으십시오. 회전 헤드를 아래로 누르고 "ON" 위치로 돌리십시오.액세서리:마운트 부싱, 스테인리스 스틸, 상태 센서 있음 K1843.
마운트 부싱, 볼 잠금 볼트용 K1065.도면 설명:1) 조립 방식 1
2) 조립 방식 2
3) 플레이트
다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | D
| D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | H | H1 | H2 | L1 | L2 | M | T | T1 | T2 | CAD | 액세서리 | 가격 | 주문 |
|---|
| K2328.1620 | 14 | 6 | 25 | 28 | 21 | 14 | 26 | 4,4 | 2,4 | 58 | 6,5 | 43,5 | 5,5 | 19,5 | M2x3 | 6 | 6-10 | 2,5 |  | | 요청 시 | | | K2328.11022 | 18 | 10 | 34 | 36 | 28 | 18 | 35 | 6,5 | 3,4 | 66 | 10 | 50 | 5,5 | 21,5 | M3x4 | 6 | 6-14 | 2,5 | | | 요청 시 | |

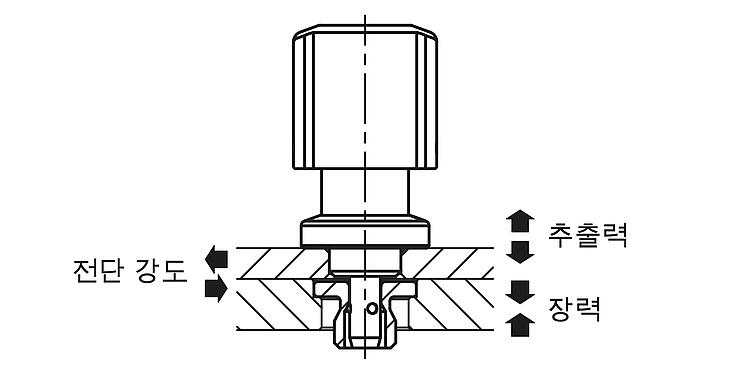

| 주문 번호 | 전단 강도
kN | 장력
N | 추출력 F
kN | 지탱력
N | 온도 저항
| CAD | 액세서리 | 가격 | 주문 |
|---|
| K2328.1620 | 3 | 30 | 0,5 | 90 | ≤180 °C | | | 요청 시 | | | K2328.11022 | 9 | 50 | 1,5 | 150 | ≤180 °C | | | 요청 시 | |
| 주문 번호 | 설명 | 모델 1 | 버전 2 | 형태 타입 | CAD | 액세서리 | 가격 | 주문 |
|---|
| K2328.1620 | 볼 잠금 볼트 | - | - | - | | | 요청 시 | | | K2328.11022 | 볼 잠금 볼트 | - | - | - | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
