K0373

Упоры пружинные нажимные и тяговые

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Пружинные фиксаторы, стопорные штифты, блокировочные шаровые болты
    - Пружинные упорные детали
      - Упоры пружинные нажимные и тяговые

Описание товара/фотография продукта

ОписаниеМатериал:Сталь.Исполнение: Втулка оцинкованная.
Палец воронёный.Указание:Двусторонняя резьба в пружинном пальце позволяет большое разнообразные возможностей индивидуального использования, например, с призмами, нажимными болтами, опорами, рукоятками, кнопками, гайками и т.д.Монтаж:Для предотвращения вращения резьбовой втулки рекомендуется использовать приспособление против самоотвинчивания LOCTITE K0655.243.....Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0373 Упоры пружинные нажимные и тяговые

322 kB

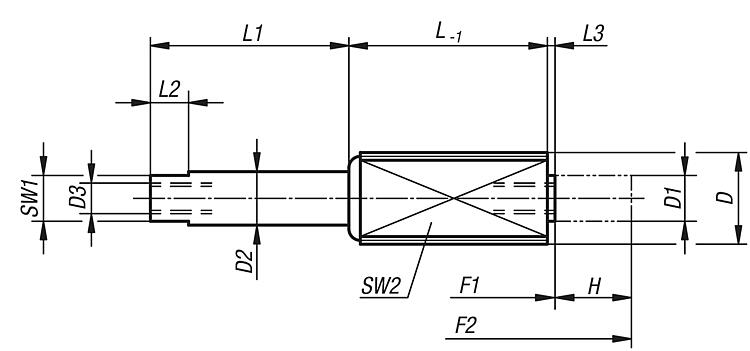

Чертежи

Выбор / фильтр товаров

Номер заказа	D	D1	D2	D3	H	L	L1	L2	L3	SW1	SW2 4-гранный	Начальная упругость F1 прибл., Н	Конечная упругость F2 прибл., Н
K0373.1202004	M12	6	7	M4x8	3,5	11	4,5	5	1	6	10	5	20
K0373.1202006	M12	6	7	M4x8	6	18,5	7	5	1	6	10	5	20
K0373.1202010	M12	6	7	M4x8	10	26	11	5	1	6	10	5	20
K0373.1206003	M12	6	7	M4x8	3	11	4,5	5	1	6	10	12	40
K0373.1206005	M12	6	7	M4x8	5	18,5	7	5	1	6	10	12	40
K0373.1206008	M12	6	7	M4x8	8	26	11	5	1	6	10	12	40
K0373.1212503	M12	6	7	M4x8	3	11	4,5	5	1	6	10	20	100
K0373.1212505	M12	6	7	M4x8	5	18,5	7	5	1	6	10	20	100
K0373.1212508	M12	6	7	M4x8	8	26	11	5	1	6	10	20	100
K0373.1815004	M18x1,5	10	11	M6x12	4	17	6	6	2,5	9	16	50	150
K0373.1815007	M18x1,5	10	11	M6x12	7	29,5	11,5	6	2,5	9	16	50	150
K0373.1815013	M18x1,5	10	11	M6x12	12,5	45,5	16	6	2,5	9	16	50	150
