Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Arruela retentora em aço ou latão.Versão:Aço endurecido.Indicação:Economia de espaço através de sua estrutura.
Sem cantos de interferência, devido à fixação lateral.

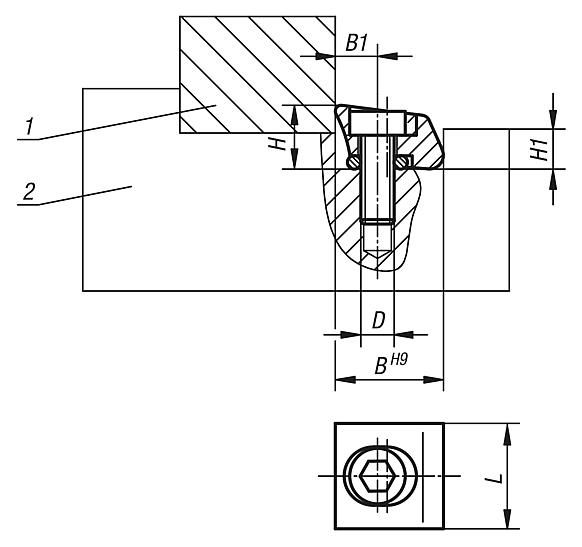

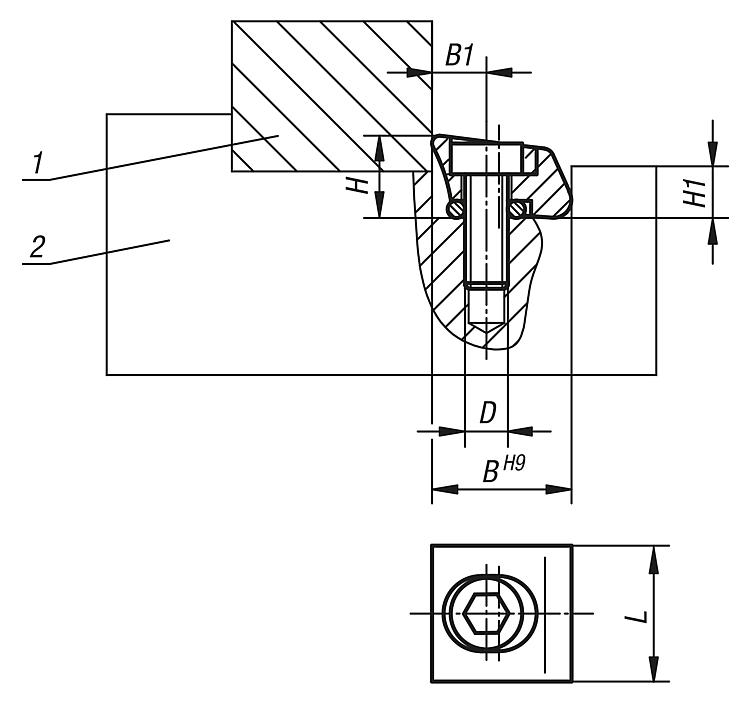

Efeito de força de aperto para baixo.Indicação de desenho:

1) Peça de usinagem
2) Dispositivo

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0030 Fixadores

148 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão	Material do corpo básico	D	B	B1	H	H1	L	Curso de aperto	Força de aperto kN	Torque de aperto máx. Nm
K0030.110	com canto de corte	aço	M2,5X8	9,5	3,8	6	3,6	9,5	0,15	2,8	1,8
K0030.113	com canto de corte	aço	M4X12	12,7	5,1	8	4,8	13	0,4	6,6	5,6
K0030.119	com canto de corte	aço	M6X16	19,05	7,6	11,5	7,2	19	0,6	16	22,5
K0030.210	com canto sem corte	aço	M2,5X8	9,5	3,8	6	3,6	9,5	0,15	2,8	1,8
K0030.213	com canto sem corte	aço	M4X12	12,7	5,1	8	4,8	13	0,4	6,6	5,6
K0030.219	com canto sem corte	aço	M6X16	19,05	7,6	11,5	7,2	19	0,6	16	22,5
K0030.310	com canto sem corte	latão	M2,5X8	9,5	3,8	6	3,6	9,5	0,15	0,9	0,56
K0030.313	com canto sem corte	latão	M4X12	12,7	5,1	8	4,8	13	0,4	1,8	2,8
K0030.319	com canto sem corte	latão	M6X16	19,05	7,6	11,5	7,2	19	0,6	4,2	5,6
