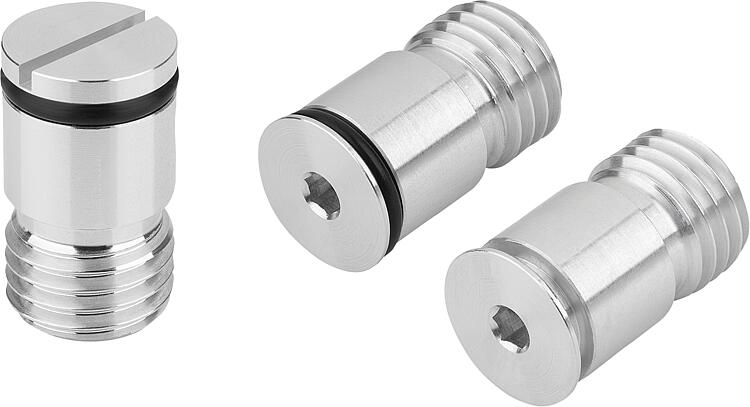

Tappo di protezione in alluminio

Indietro

Prodotti
- Tecnica di serraggio
  - Tecnica di serraggio modulare
    - Elementi di collegamento, accessori
      - Tappo di protezione in alluminio

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

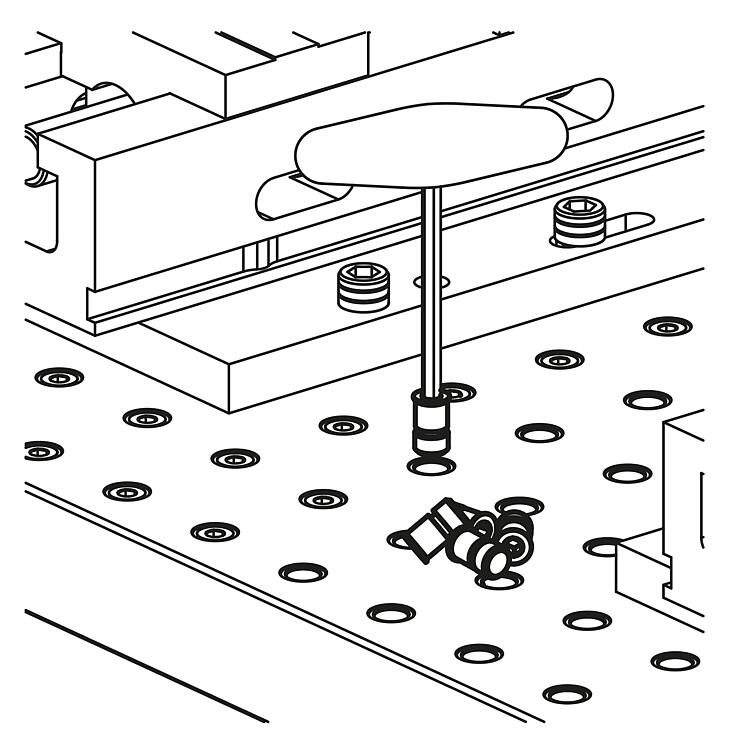

DescrizioneMateriale:Alluminio.Versione:Superficie non trattata.Nota:Per proteggere i fori modulari da trucioli e polvere è necessario chiuderli con dei tappi.
I tappi di protezione vanno lasciati nei fori non utilizzati! I tappi di protezione di alluminio si utilizzano se sono state impiegate emulsioni di raffreddamento aggressive o se si sono prodotti trucioli senza refrigerante.Vantaggi:L'anello di tenuta (forme B e C) impedisce la penetrazione di emulsioni refrigeranti nei fori a reticolo.Su richiesta:Colori diversi per la differenziazione sugli elementi di base con fori modulari.Nota disegno:

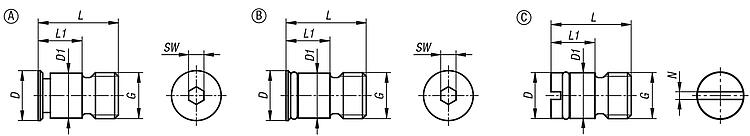

Forma A: con esagono incassato, senza O-ring

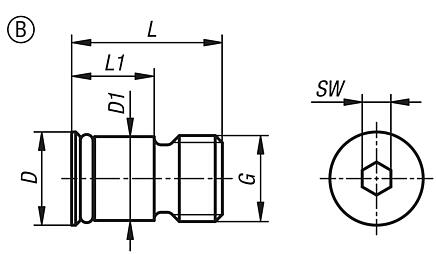

Forma B: con esagono incassato, con O-ring

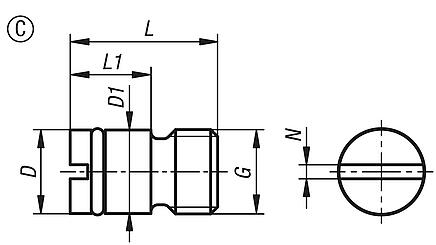

Forma C: con scanalatura, con O-ring

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0862 Tappo di protezione in alluminio

245 kB

Nota tecnica per fori modulari e distanze modulari M12, M16

55,6 kB

Disegni (sintesi completa)

Tappo di protezione in alluminio, Forma A, con esagono incassato, senza O-ring

Maggiori informazioni

Disegni

Tappo di protezione in alluminio, Forma A, con esagono incassato, senza O-ring

Selezione/filtro articoli

N. ordine	Forma	Versione 1	Versione 2	D	D1	G	L	L1	SW
K0862.1000815	A	con esagono incassato	senza O-ring	12,6	11,9	M8	15	7,5	4
K0862.1001221	A	con esagono incassato	senza O-ring	13	11,9	M12	21	11,5	4
K0862.1001626	A	con esagono incassato	senza O-ring	17	15,9	M16	26	15	5
K0862.1002035	A	con esagono incassato	senza O-ring	21	19,9	M20	35	19	5

Tappo di protezione in alluminio, Forma B, con esagono incassato, con O-ring

Maggiori informazioni

Disegni

Tappo di protezione in alluminio, Forma B, con esagono incassato, con O-ring

Selezione/filtro articoli

N. ordine	Forma	Versione 1	Versione 2	D	D1	G	L	L1	SW
K0862.2100815	B	con esagono incassato	con guarnizione circolare	12,6	11,9	M8	15	7,5	4
K0862.2101221	B	con esagono incassato	con guarnizione circolare	13	11,9	M12	21	11,5	4
K0862.2101626	B	con esagono incassato	con guarnizione circolare	17	15,9	M16	26	15	5
K0862.2102035	B	con esagono incassato	con guarnizione circolare	21	19,9	M20	35	19	5

Tappo di protezione in alluminio, Forma C, con intaglio, con O-ring

Maggiori informazioni

Disegni

Tappo di protezione in alluminio, Forma C, con intaglio, con O-ring

Selezione/filtro articoli

N. ordine	Forma	Versione 1	Versione 2	D	D1	G	L	L1	N
K0862.3110815	C	con intaglio	con guarnizione circolare	11,9	11,9	M8	15	7,5	2
K0862.3111221	C	con intaglio	con guarnizione circolare	11,9	11,9	M12	21	11,5	2
K0862.3111626	C	con intaglio	con guarnizione circolare	15,9	15,9	M16	26	15	2
K0862.3112035	C	con intaglio	con guarnizione circolare	19,9	19,9	M20	35	19	2
