Bullone di fissaggio UNILOCK grandezza del sistema 80 mm

Indietro

Prodotti
- Tecnica di serraggio
  - Tecnica di serraggio a punto zero
    - Sistema di bloccaggio a punto zero
      - Bullone di fissaggio UNILOCK grandezza del sistema 80 mm

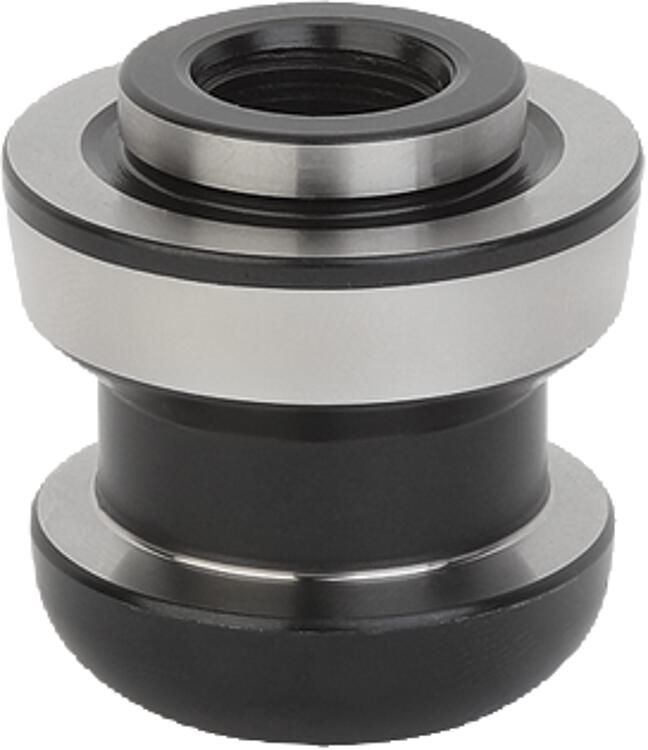

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio da cementazione.Versione:Temprato e brunito.
Superfici funzionali rettificate.Nota:I bulloni di fissaggio UNILOCK sono ideati per serrare e posizionare i pezzi da lavorare.
I bulloni di fissaggio sono avvitati all'elemento intercambiabile e adattati ai vari moduli di base.

Con i bulloni di fissaggio UNILOCK in connessione con le viti di fissaggio M10, M12, M16 sono possibili le seguenti forze di tenuta sono possibili le seguenti forze di tenuta:
- Forza di tenuta (M10) 35.000N
- Forza di tenuta (M12) 50.000N
- Forza di tenuta (M16) 75.000N
Forza di serraggio con vite a testa cilindrica DIN EN ISO 4762 -12.9.

Per altri bulloni di fissaggio della stessa dimensione del sistema, vedere K1471, K0968 e K0967 con perni filettati.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0967 Bullone di fissaggio UNILOCK grandezza del sistema 80 mm

263 kB

Nota tecnica per il sistema di serraggio a punto zero

115 kB

Nota tecnica per Sistema di bloccaggio modulare a 5 assi 80

7,3 MB

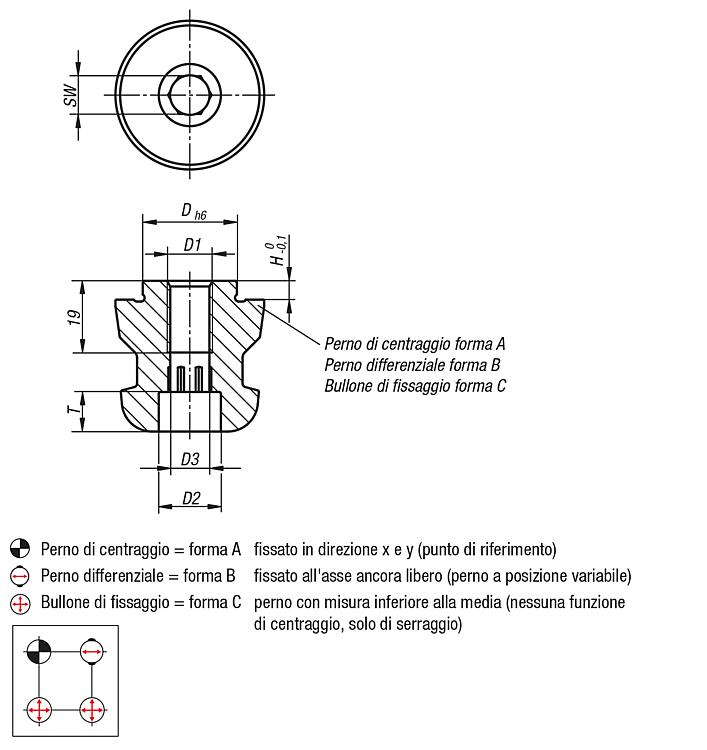

Disegni

Selezione/filtro articoli

N. ordine	Forma	D	D1	D2	D3	H	T	SW
K0967.140160512	A	16	M12	16,5	10,3	5	10,5	10
K0967.140180512	A	18	M12	16,5	10,3	5	10,5	10
K0967.140220516	A	22	M16	18,5	14,2	5	12,5	17
K0967.140250512	A	25	M12	16,5	10,3	5	10,5	10
K0967.140250516	A	25	M16	18,5	14,2	5	12,5	17
K0967.240160512	B	16	M12	16,5	10,3	5	10,5	10
K0967.240180512	B	18	M12	16,5	10,3	5	10,5	10
K0967.240220516	B	22	M16	18,5	14,2	5	12,5	17
K0967.240250512	B	25	M12	16,5	10,3	5	10,5	10
K0967.240250516	B	25	M16	18,5	14,2	5	12,5	17
K0967.340160512	C	16	M12	16,5	10,3	5	10,5	10
K0967.340180512	C	18	M12	16,5	10,3	5	10,5	10
K0967.340220516	C	22	M16	18,5	14,2	5	12,5	17
K0967.340250512	C	25	M12	16,5	10,3	5	10,5	10
K0967.340250516	C	25	M16	18,5	14,2	5	12,5	17
