      - Maniglie a leva di zinco pressofuso con filettatura interna, inserto filettato in acciaio inox

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Impugnatura in zinco pressofuso a norma DIN EN 12844.
Parti metalliche in acciaio inox 1.4305.

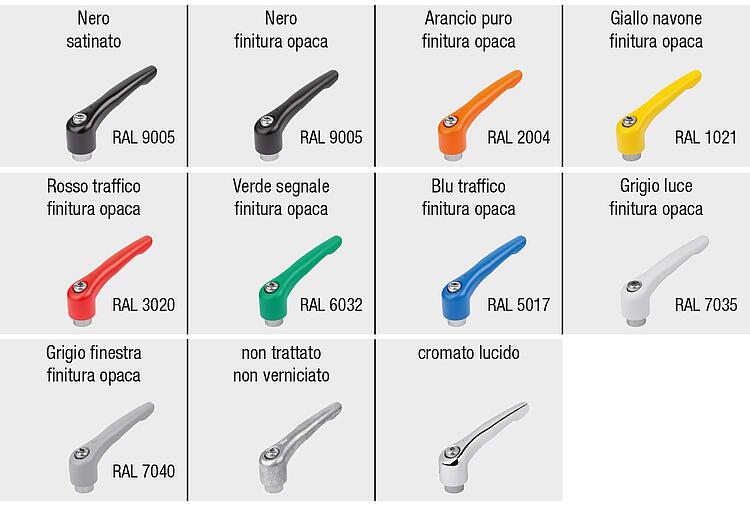

Versione:Impugnatura con rivestimento in plastica o cromatura lucida. Parti metalliche in acciaio non trattato.Su richiesta:Altre filettature interne, colori e modelli speciali.
Pagando un sovrapprezzo la misura "H1" puó essere realizzata in altre lunghezze.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0123 Maniglie a leva di zinco pressofuso con filettatura interna, inserto filettato in acciaio inox

315 kB

Disegni (sintesi completa)

Maniglia a leva con filettatura interna, parti metalliche in acciaio inox, finitura satinata

Maggiori informazioni

Disegni

Maniglia a leva con filettatura interna, parti metalliche in acciaio inox, finitura satinata

Selezione/filtro articoli

N. ordine	Colore corpo base	Superficie corpo base	Dimensioni	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Numero denti
K0123.9031	nero RAL 9005	satinato	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.9041	nero RAL 9005	satinato	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.9051	nero RAL 9005	satinato	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.0031	nero RAL 9005	satinato	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.0041	nero RAL 9005	satinato	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.0051	nero RAL 9005	satinato	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.1041	nero RAL 9005	satinato	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.1051	nero RAL 9005	satinato	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.1061	nero RAL 9005	satinato	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.2061	nero RAL 9005	satinato	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20
K0123.2081	nero RAL 9005	satinato	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20
K0123.3081	nero RAL 9005	satinato	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22
K0123.3101	nero RAL 9005	satinato	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22
K0123.4101	nero RAL 9005	satinato	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24
K0123.4121	nero RAL 9005	satinato	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24
K0123.5121	nero RAL 9005	satinato	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26
K0123.5161	nero RAL 9005	satinato	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26

Maniglia a leva con filettatura interna, parti metalliche in acciaio inox, finitura strutturata opaca

Maggiori informazioni

Disegni

Maniglia a leva con filettatura interna, parti metalliche in acciaio inox, finitura strutturata opaca

Selezione/filtro articoli

N. ordine	Colore corpo base	Superficie corpo base	Dimensioni	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Numero denti
K0123.903181	nero RAL 9005	finitura opaca	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.904181	nero RAL 9005	finitura opaca	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.905181	nero RAL 9005	finitura opaca	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.003181	nero RAL 9005	finitura opaca	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.004181	nero RAL 9005	finitura opaca	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.005181	nero RAL 9005	finitura opaca	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.104181	nero RAL 9005	finitura opaca	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.105181	nero RAL 9005	finitura opaca	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.106181	nero RAL 9005	finitura opaca	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.206181	nero RAL 9005	finitura opaca	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20
K0123.208181	nero RAL 9005	finitura opaca	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20
K0123.308181	nero RAL 9005	finitura opaca	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22
K0123.310181	nero RAL 9005	finitura opaca	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22
K0123.410181	nero RAL 9005	finitura opaca	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24
K0123.412181	nero RAL 9005	finitura opaca	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24
K0123.512181	nero RAL 9005	finitura opaca	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26
K0123.516181	nero RAL 9005	finitura opaca	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26
K0123.903182	arancio puro RAL 2004	finitura opaca	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.904182	arancio puro RAL 2004	finitura opaca	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.905182	arancio puro RAL 2004	finitura opaca	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.003182	arancio puro RAL 2004	finitura opaca	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.004182	arancio puro RAL 2004	finitura opaca	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.005182	arancio puro RAL 2004	finitura opaca	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.104182	arancio puro RAL 2004	finitura opaca	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.105182	arancio puro RAL 2004	finitura opaca	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.106182	arancio puro RAL 2004	finitura opaca	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.206182	arancio puro RAL 2004	finitura opaca	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20
K0123.208182	arancio puro RAL 2004	finitura opaca	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20
K0123.308182	arancio puro RAL 2004	finitura opaca	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22
K0123.310182	arancio puro RAL 2004	finitura opaca	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22
K0123.410182	arancio puro RAL 2004	finitura opaca	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24
K0123.412182	arancio puro RAL 2004	finitura opaca	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24
K0123.512182	arancio puro RAL 2004	finitura opaca	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26
K0123.516182	arancio puro RAL 2004	finitura opaca	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26
K0123.903183	giallo navone RAL 1021	finitura opaca	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.904183	giallo navone RAL 1021	finitura opaca	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.905183	giallo navone RAL 1021	finitura opaca	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.003183	giallo navone RAL 1021	finitura opaca	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.004183	giallo navone RAL 1021	finitura opaca	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.005183	giallo navone RAL 1021	finitura opaca	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.104183	giallo navone RAL 1021	finitura opaca	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.105183	giallo navone RAL 1021	finitura opaca	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.106183	giallo navone RAL 1021	finitura opaca	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.206183	giallo navone RAL 1021	finitura opaca	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20
K0123.208183	giallo navone RAL 1021	finitura opaca	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20
K0123.308183	giallo navone RAL 1021	finitura opaca	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22
K0123.310183	giallo navone RAL 1021	finitura opaca	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22
K0123.410183	giallo navone RAL 1021	finitura opaca	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24
K0123.412183	giallo navone RAL 1021	finitura opaca	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24
K0123.512183	giallo navone RAL 1021	finitura opaca	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26
K0123.516183	giallo navone RAL 1021	finitura opaca	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26
K0123.903184	rosso traffico RAL 3020	finitura opaca	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.904184	rosso traffico RAL 3020	finitura opaca	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.905184	rosso traffico RAL 3020	finitura opaca	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.004184	rosso traffico RAL 3020	finitura opaca	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.003184	rosso traffico RAL 3020	finitura opaca	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.005184	rosso traffico RAL 3020	finitura opaca	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.104184	rosso traffico RAL 3020	finitura opaca	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.105184	rosso traffico RAL 3020	finitura opaca	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.106184	rosso traffico RAL 3020	finitura opaca	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.206184	rosso traffico RAL 3020	finitura opaca	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20
K0123.208184	rosso traffico RAL 3020	finitura opaca	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20
K0123.308184	rosso traffico RAL 3020	finitura opaca	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22
K0123.310184	rosso traffico RAL 3020	finitura opaca	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22
K0123.410184	rosso traffico RAL 3020	finitura opaca	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24
K0123.412184	rosso traffico RAL 3020	finitura opaca	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24
K0123.512184	rosso traffico RAL 3020	finitura opaca	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26
K0123.516184	rosso traffico RAL 3020	finitura opaca	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26
K0123.903185	verde segnale RAL 6032	finitura opaca	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.904185	verde segnale RAL 6032	finitura opaca	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.905185	verde segnale RAL 6032	finitura opaca	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.003185	verde segnale RAL 6032	finitura opaca	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.004185	verde segnale RAL 6032	finitura opaca	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.005185	verde segnale RAL 6032	finitura opaca	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.104185	verde segnale RAL 6032	finitura opaca	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.105185	verde segnale RAL 6032	finitura opaca	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.106185	verde segnale RAL 6032	finitura opaca	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.206185	verde segnale RAL 6032	finitura opaca	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20
K0123.208185	verde segnale RAL 6032	finitura opaca	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20
K0123.308185	verde segnale RAL 6032	finitura opaca	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22
K0123.310185	verde segnale RAL 6032	finitura opaca	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22
K0123.410185	verde segnale RAL 6032	finitura opaca	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24
K0123.412185	verde segnale RAL 6032	finitura opaca	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24
K0123.512185	verde segnale RAL 6032	finitura opaca	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26
K0123.516185	verde segnale RAL 6032	finitura opaca	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26
K0123.903186	blu traffico RAL 5017	finitura opaca	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.904186	blu traffico RAL 5017	finitura opaca	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.905186	blu traffico RAL 5017	finitura opaca	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.003186	blu traffico RAL 5017	finitura opaca	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.004186	blu traffico RAL 5017	finitura opaca	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.005186	blu traffico RAL 5017	finitura opaca	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.104186	blu traffico RAL 5017	finitura opaca	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.105186	blu traffico RAL 5017	finitura opaca	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.106186	blu traffico RAL 5017	finitura opaca	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.206186	blu traffico RAL 5017	finitura opaca	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20
K0123.208186	blu traffico RAL 5017	finitura opaca	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20
K0123.308186	blu traffico RAL 5017	finitura opaca	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22
K0123.310186	blu traffico RAL 5017	finitura opaca	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22
K0123.410186	blu traffico RAL 5017	finitura opaca	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24
K0123.412186	blu traffico RAL 5017	finitura opaca	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24
K0123.512186	blu traffico RAL 5017	finitura opaca	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26
K0123.516186	blu traffico RAL 5017	finitura opaca	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26
K0123.903187	grigio luce RAL 7035	finitura opaca	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.904187	grigio luce RAL 7035	finitura opaca	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.905187	grigio luce RAL 7035	finitura opaca	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.003187	grigio luce RAL 7035	finitura opaca	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.004187	grigio luce RAL 7035	finitura opaca	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.005187	grigio luce RAL 7035	finitura opaca	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.104187	grigio luce RAL 7035	finitura opaca	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.105187	grigio luce RAL 7035	finitura opaca	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.106187	grigio luce RAL 7035	finitura opaca	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.206187	grigio luce RAL 7035	finitura opaca	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20
K0123.208187	grigio luce RAL 7035	finitura opaca	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20
K0123.308187	grigio luce RAL 7035	finitura opaca	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22
K0123.310187	grigio luce RAL 7035	finitura opaca	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22
K0123.410187	grigio luce RAL 7035	finitura opaca	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24
K0123.412187	grigio luce RAL 7035	finitura opaca	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24
K0123.512187	grigio luce RAL 7035	finitura opaca	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26
K0123.516187	grigio luce RAL 7035	finitura opaca	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26
K0123.903188	grigio finestra RAL 7040	finitura opaca	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.904188	grigio finestra RAL 7040	finitura opaca	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.905188	grigio finestra RAL 7040	finitura opaca	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.003188	grigio finestra RAL 7040	finitura opaca	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.004188	grigio finestra RAL 7040	finitura opaca	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.005188	grigio finestra RAL 7040	finitura opaca	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.104188	grigio finestra RAL 7040	finitura opaca	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.105188	grigio finestra RAL 7040	finitura opaca	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.106188	grigio finestra RAL 7040	finitura opaca	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.206188	grigio finestra RAL 7040	finitura opaca	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20
K0123.208188	grigio finestra RAL 7040	finitura opaca	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20
K0123.308188	grigio finestra RAL 7040	finitura opaca	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22
K0123.310188	grigio finestra RAL 7040	finitura opaca	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22
K0123.410188	grigio finestra RAL 7040	finitura opaca	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24
K0123.412188	grigio finestra RAL 7040	finitura opaca	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24
K0123.512188	grigio finestra RAL 7040	finitura opaca	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26
K0123.516188	grigio finestra RAL 7040	finitura opaca	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26

Maniglia a leva con filettatura interna, parti metalliche in acciaio inox, grezzo

Maggiori informazioni

Disegni

Maniglia a leva con filettatura interna, parti metalliche in acciaio inox, grezzo

Selezione/filtro articoli

N. ordine	Superficie corpo base	Dimensioni	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Numero denti
K0123.903008	grezzo	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.904008	grezzo	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.905008	grezzo	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.003008	grezzo	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.004008	grezzo	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.005008	grezzo	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.104008	grezzo	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.105008	grezzo	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.106008	grezzo	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.206008	grezzo	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20
K0123.208008	grezzo	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20
K0123.308008	grezzo	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22
K0123.310008	grezzo	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22
K0123.410008	grezzo	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24
K0123.412008	grezzo	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24
K0123.512008	grezzo	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26
K0123.516008	grezzo	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26

Maniglia a leva con filettatura interna, parti metalliche in acciaio inox, cromato lucido

Maggiori informazioni

Disegni

Maniglia a leva con filettatura interna, parti metalliche in acciaio inox, cromato lucido

Selezione/filtro articoli

N. ordine	Colore corpo base	Superficie corpo base	Dimensioni	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Numero denti
K0123.9036	argento	cromato lucido	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.9046	argento	cromato lucido	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.9056	argento	cromato lucido	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12
K0123.0036	argento	cromato lucido	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.0046	argento	cromato lucido	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.0056	argento	cromato lucido	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16
K0123.1046	argento	cromato lucido	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.1056	argento	cromato lucido	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.1066	argento	cromato lucido	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16
K0123.2066	argento	cromato lucido	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20
K0123.2086	argento	cromato lucido	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20
K0123.3086	argento	cromato lucido	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22
K0123.3106	argento	cromato lucido	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22
K0123.4106	argento	cromato lucido	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24
K0123.4126	argento	cromato lucido	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24
K0123.5126	argento	cromato lucido	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26
K0123.5166	argento	cromato lucido	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26
