Riduttori tondi

Indietro

Prodotti
- Parti operative | Elementi standard
  - Elementi di raccordo per tubi, connettori per profilati
    - Raccordi per tubi
      - Riduttori tondi

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Resina termoplastica.Versione:colore nero.Nota:Utilizzando riduttori è possibile serrare tubi più piccoli o passare dai tubi a sezione rotonda a tubi a sezione quadra.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0492 Riduttori tondi

208 kB

Nota tecnica sul sistema di collegamento di tubi in resina termoplastica

129 kB

Disegni (sintesi completa)

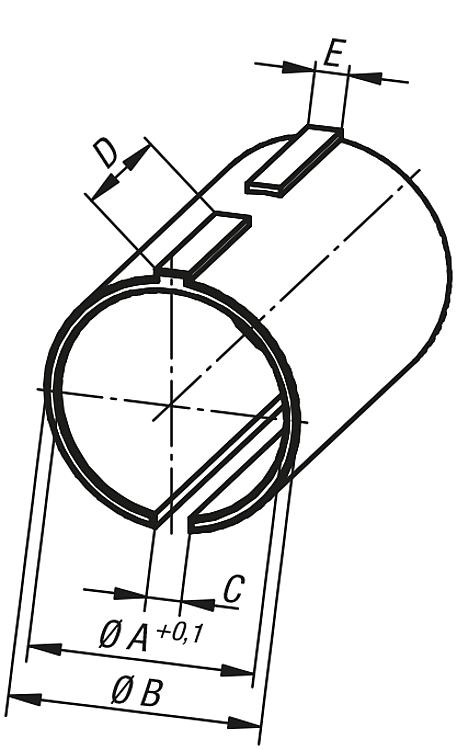

Riduttori per tubi a sezione rotonda

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Versione 2	A	B	C	D	E	L
K0492.01812	per tubi a sezione rotonda	12,25	18	2,5	11,9	2,4	30
K0492.01814	per tubi a sezione rotonda	14,25	18	2,5	11,9	2,4	30
K0492.01815	per tubi a sezione rotonda	15,25	18	2,5	11,9	2,4	30
K0492.01816	per tubi a sezione rotonda	16,25	18	2,5	11,9	2,4	30
K0492.03020	per tubi a sezione rotonda	20,25	30	3,5	18,9	3,4	45
K0492.03025	per tubi a sezione rotonda	25,25	30	3,5	18,9	3,4	45
