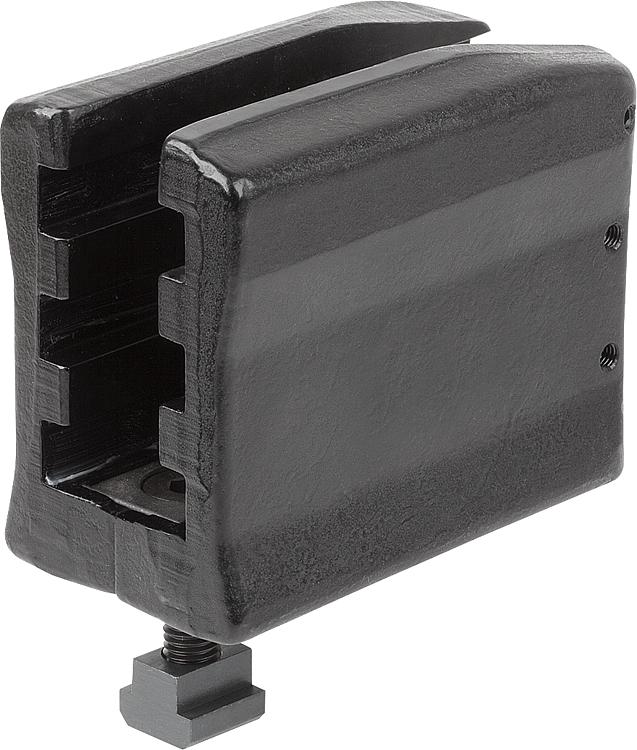

        Tenditore ad alta resistenza a tre stadi, forma B, senza braccio di spinta

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio da bonifica.Versione:forgiato, nero zincato.Montaggio:1. Posizionare l'elemento di supporto sulla tavola da lavoro e fissarlo con la coppia di serraggio specificata.
2. Il pezzo viene bloccato stringendo la vite di regolazione.Vantaggi:- Forza di tenuta molto alta pari a 22–49 kN.
- Montaggio semplice degli elementi.
- Possibilità di serrare in modo molto rapido, senza complicazioni.
- Regolazione in altezza e in lunghezza uniforme.
- Uso con cave a T 14–28 mm e sistemi modulari M12, M16, M20.
- Pressore disponibile in versione liscia e zigrinata.Accessori:Elemento di rialzo K1206
Pressori K1215
Fornitura- Elemento di supporto a tre stadi
- Kit di fissaggio

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K1664_B Tenditore ad alta resistenza a tre stadi, forma B, senza braccio di spinta

247 kB

Disegni

Selezione/filtro articoli

N. ordine	Versione 1	Forma	Tipo di stampo	H1	B	Larghezza cava	D	H	H3	H4	H5	L	L1	Forza di bloccaggio kN	Coppia di serraggio M2 Nm
K1664.2120650	versione corta	B	senza braccio di spinta	9-74	52	14	M12	67	25	16	16	65	14,5	22	40
K1664.1121300	versione lunga	B	senza braccio di spinta	13-129	68	14	M12	101	34	27	27	130	22,5	30	70
K1664.1161500	versione lunga	B	senza braccio di spinta	16-147	75	18	M16	116	43	29	29	150	25	43	150
K1664.1201700	versione lunga	B	senza braccio di spinta	16-169	85	22	M20	140	52	34	34	170	29	49	200
