K1664Tenditore ad alta resistenza a tre stadi |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Acciaio da bonifica.Versione:forgiato, nero zincato.Utilizzo:Utilizzando la vite di aggiustaggio si regola l'altezza del braccio tenditore e il pezzo viene serrato.Montaggio:1. Posizionare l'elemento di supporto sulla tavola da lavoro e fissarlo con la coppia di serraggio specificata.
2. Portare il braccio di spinta nella posizione desiderata.
3. Il pezzo viene bloccato stringendo la vite di regolazione.Vantaggi:- Forza di tenuta molto alta pari a 22–49 kN.
- Montaggio semplice degli elementi.
- Possibilità di serrare in modo molto rapido, senza complicazioni.
- Regolazione in altezza e in lunghezza uniforme.
- Uso con cave a T 14–28 mm e sistemi modulari M12, M16, M20.
- Pressore disponibile in versione liscia e zigrinata.Accessori:Elemento di rialzo K1206
Pressori K1215
FornituraForma A:
- Unità di serraggio
- Elemento di supporto a tre stadi
- Kit di fissaggio

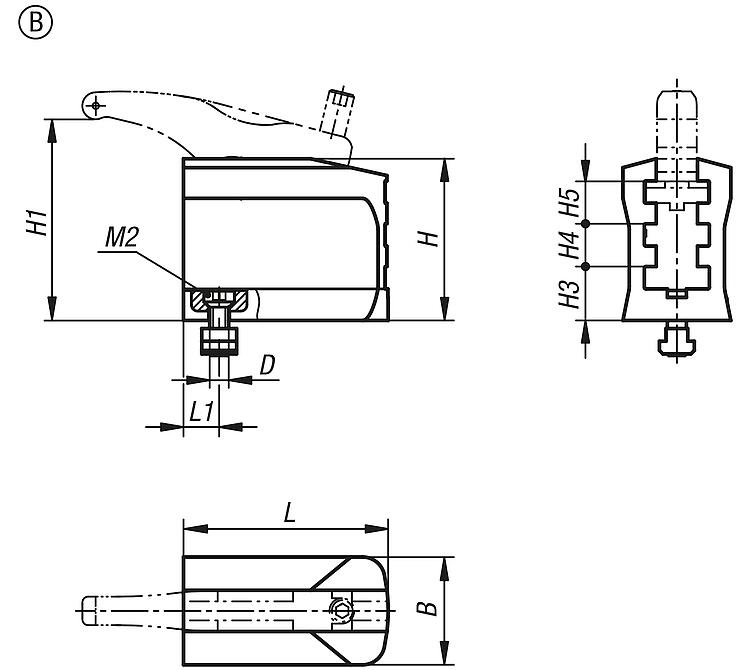

Forma B:
- Elemento di supporto a tre stadi
- Kit di fissaggio
DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

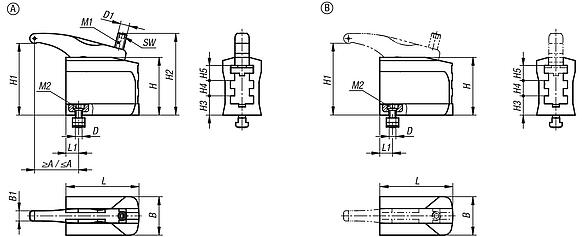

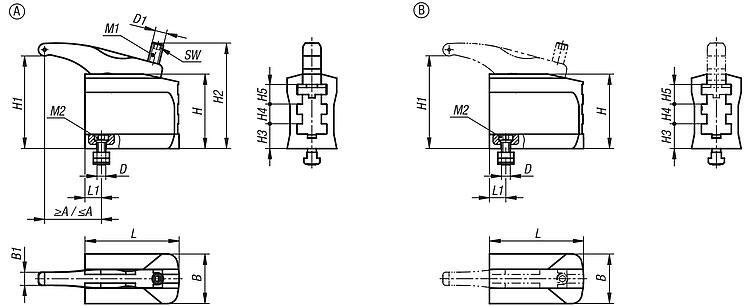

Disegni (sintesi completa) |
