K1061

Pestillos de tensión de torsión plano

Productos
- Elementos de mando | Elementos estándar
  - Cuartos de vuelta, perfiles de protección de esquinas
    - Pestillos de tensión de torsión plano

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Carcasa de acero inoxidable.
Perno de acero.
Pasador de acero inoxidable.
Botón giratorio de acero inoxidable.Versión:Carcasa con acabado natural.
Perno niquelado.
Pasador con acabado natural.
Botón giratorio de acero inoxidable con acabado natural.Indicación:El volumen de suministro incluye tornillos de fijación M2 o M3.
Opción de montaje 1 para grosor de placa de 6 o 12 mm.
Opción de montaje 2 para grosor de placa de 12 a 20 mm.

En caso de exceder la fuerza de retención se crea una hendidura de más de 0,1 mm entre las placas.
Accesorios:Placa de sujeción K1062Indicación sobre el dibujo:

1) Opción de montaje 1
2) Opción de montaje 2
3) Placa

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K1061 Pestillo de tensión de torsión plano de acero inoxidable

600 kB

Indicación técnica para pestillos de tensión de torsión K1061 y placas de sujeción K1062

142 kB

Planos

Selección/filtro de artículos

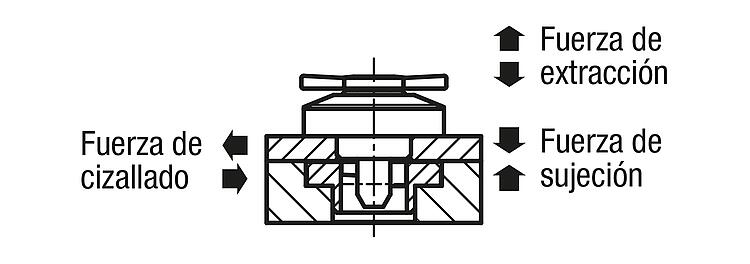

Referencia	D	D1	D2	D3	D4	H	H1	L	M	D5	D6	D7	D8	T	T1	Fuerza de retención N	Fuerza de sujeción N	Fuerza de cizallado kN	Fuerza de extracción F kN	Resistente a la temperatura
K1061.5162	5	14	25	20	21	11,5	6,5	15,5	M2x3	14	26	4,4	2,4	6	6-10	60	60	1,8	1,2	≤200 °C
K1061.8172	8	18	34	32	28	15,4	10	17	M3x4	18	35	6,5	3,4	6	6-14	90	90	3,2	2,6	≤200 °C
K1061.8232	8	18	34	32	28	15,4	10	23	M3x4	18	35	6,5	3,4	12	12-20	90	90	3,2	2,6	≤200 °C
