    - Pestillos de tensión de torsión de acero inoxidable botón giratorio de plástico o acero inoxidable

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Carcasa de acero inoxidable.
Perno de acero o acero inoxidable.
Pasador de acero inoxidable.
Botón giratorio de acero inoxidable o termoplástico PA (poliamida).Versión:Carcasa con acabado natural.
Perno niquelado o de acabado natural.
Pasador con acabado natural.
Botón giratorio de PA reforzado con fibra de vidrio, negro.
Botón giratorio de acero inoxidable, acabado natural.Indicación:El volumen de suministro incluye tornillos de fijación M2 o M3.
Opción de montaje 1 para grosor de placa de 6 o 12 mm.
Opción de montaje 2 para grosor de placa de 12 a 20 mm.

En caso de exceder la fuerza de retención se crea una hendidura de más de 0,1 mm entre las placas.

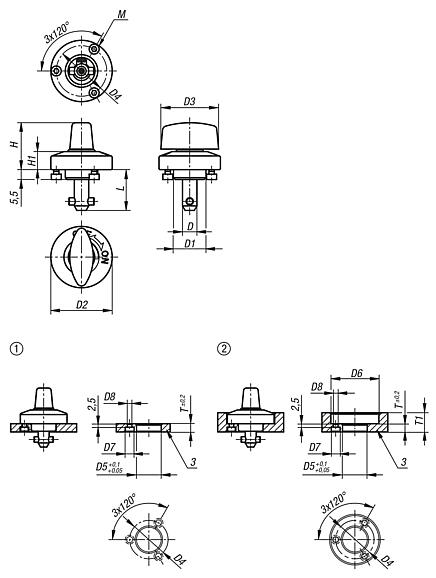

Accesorios:Placa de sujeción K1062Indicación sobre el dibujo:

1) Opción de montaje 1
2) Opción de montaje 2
3) Placa

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K1061 Pestillos de tensión de torsión de acero inoxidable botón giratorio de plástico o acero inoxidable

234 kB

Indicación técnica para pestillos de tensión de torsión K1061 y placas de sujeción K1062

142 kB

Planos (vista completa)

Pestillos de tensión de torsión de acero inoxidable, botón giratorio de plástico

Más información

Planos

Pestillos de tensión de torsión de acero inoxidable, botón giratorio de plástico

Selección/filtro de artículos

Referencia	Material del componente	Versión 2	D	L	D1	D2	D3	D4	H	H1	M	D5	D6	D7	D8	T	T1	Fuerza de retención N	Fuerza de sujeción N	Fuerza de cizallado kN	Fuerza de extracción F kN	Resistente a la temperatura
K1061.516	plástico	perno de acero	5	15,5	14	25	20	21	19	6,5	M2x3	14	26	4,4	2,4	6	6-10	60	60	1,8	1,2	≤130 °C
K1061.817	plástico	perno de acero	8	17	18	34	32	28	26	10	M3x4	18	35	6,5	3,4	6	6-14	90	90	3,2	2,6	≤130 °C
K1061.823	plástico	perno de acero	8	23	18	34	32	28	26	10	M3x4	18	35	6,5	3,4	12	12-20	90	90	3,2	2,6	≤130 °C

Pestillos de tensión de torsión de acero inoxidable, botón giratorio de acero inoxidable

Más información

Planos

Pestillos de tensión de torsión de acero inoxidable, botón giratorio de acero inoxidable

Selección/filtro de artículos

Referencia	Material del componente	Versión 2	D	L	D1	D2	D3	D4	H	H1	M	D5	D6	D7	D8	T	T1	Fuerza de retención N	Fuerza de sujeción N	Fuerza de cizallado kN	Fuerza de extracción F kN	Resistente a la temperatura
K1061.5161	acero inoxidable	perno de acero	5	15,5	14	25	20	21	19	6,5	M2x3	14	26	4,4	2,4	6	6-10	60	60	1,8	1,2	≤200 °C
K1061.8171	acero inoxidable	perno de acero	8	17	18	34	32	28	25,5	10	M3x4	18	35	6,5	3,4	6	6-14	90	90	3,2	2,6	≤200 °C
K1061.8231	acero inoxidable	perno de acero	8	23	18	34	32	28	25,5	10	M3x4	18	35	6,5	3,4	12	12-20	90	90	3,2	2,6	≤200 °C
K1061.15161	acero inoxidable	perno de acero inoxidable	5	15,5	14	25	20	21	19	6,5	M2x3	14	26	4,4	2,4	6	6-10	60	60	1,8	1,2	≤200 °C
K1061.18171	acero inoxidable	perno de acero inoxidable	8	17	18	34	32	28	25,5	10	M3x4	18	35	6,5	3,4	6	6-14	90	90	3,2	2,6	≤200 °C
K1061.18231	acero inoxidable	perno de acero inoxidable	8	23	18	34	32	28	25,5	10	M3x4	18	35	6,5	3,4	12	12-20	90	90	3,2	2,6	≤200 °C
