DescripciónMaterial:Carcasa y accionamiento de fundición inyectada de cinc.Versión:Carcasa y accionamiento cromados, con recubrimiento de polvo negro en la versión con muletilla.Indicación:Pequeño cuarto de vuelta con leva sobre muelle. Instalación a la derecha o a la izquierda con un recorrido de cierre de 90°. El cuarto de vuelta se puede instalar premontado. La tuerca de fijación está diseñada como tuerca de puesta a tierra con garras por uno de los lados.
Pedir la versión deseada de la leva por separado. Todas las levas se pueden combinar con cualquier carcasa.

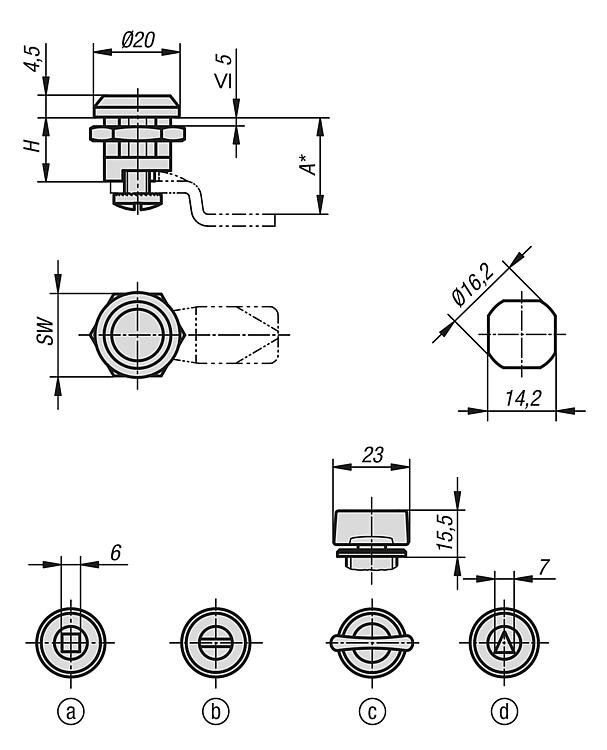

*La medida A se obtiene de la combinación del cuarto de vuelta y la leva y se muestra con las levas compatibles.Accesorios:Llave de vaso K0535. Leva para cuarto de vuelta de acero K0519.Indicación sobre el dibujo:
Accionamiento: a) Cuadrado 6 mm b) Ranura c) Muletilla d) Triángulo 7 mm
Características especiales:
DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
