K2075Handkurbeln Edelstahl mit Zylindergriff drehbar |
zurück |
|
|
BeschreibungWerkstoff:Kurbel Edelstahl 1.4308.
Zylindergriff Thermoplast und Edelstahl 1.4404. Ausführung:Kurbel blank.
Thermoplast schwarzgrau.
Edelstahl blank.Hinweis:Ähnlich DIN 469.
Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mit dem eingeschraubten Gewindestift ISO 4027 (DIN 914).Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

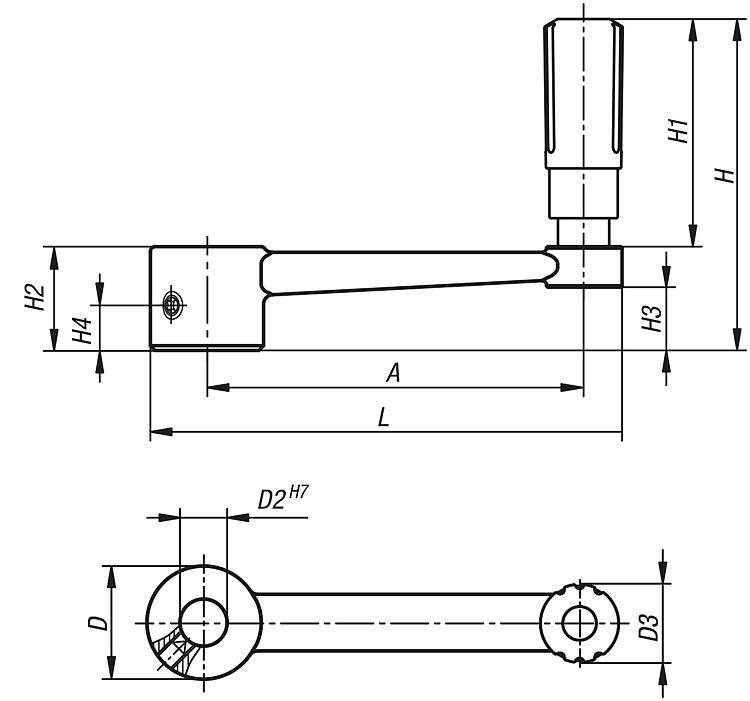

Zeichnungen (Gesamtübersicht) |
Handkurbeln Edelstahl mit Zylindergriff drehbar mit Passbohrung |
mehr Info |
| Bestellnummer | Ausführung 1 | Ausführung 2 | A | D
| D2 | D3 | D7 | H | H1 | H2 | H3 | H4 | L | CAD | Zub. | Preis | Bestellen |
|---|
| K2075.3110 | Passbohrung | ohne Querbohrung | 80 | 24 | 10 | 16 | - | 71,1 | 49,1 | 22 | 13,4 | - | 100 |  | | 0.00 € | | | K2075.3212 | Passbohrung | ohne Querbohrung | 100 | 28 | 12 | 20 | - | 87,4 | 61,4 | 26 | 16 | - | 124 | | | 0.00 € | | | K2075.3314 | Passbohrung | ohne Querbohrung | 125 | 30 | 14 | 26 | - | 110,5 | 82,5 | 28 | 15,8 | - | 153 | | | 0.00 € | | | K2075.3417 | Passbohrung | ohne Querbohrung | 160 | 34 | 17 | 26 | - | 114,5 | 82,5 | 32 | 19,6 | - | 190 | | | 0.00 € | | | K2075.31106 | Passbohrung | mit Querbohrung | 80 | 24 | 10 | 16 | M6 | 71,1 | 49,1 | 22 | 13,4 | 7,5 | 100 | | | 0.00 € | | | K2075.32126 | Passbohrung | mit Querbohrung | 100 | 28 | 12 | 20 | M6 | 87,4 | 61,4 | 26 | 16 | 7,5 | 124 | | | 0.00 € | | | K2075.33146 | Passbohrung | mit Querbohrung | 125 | 30 | 14 | 26 | M6 | 110,5 | 82,5 | 28 | 15,8 | 7,5 | 153 | | | 0.00 € | | | K2075.34176 | Passbohrung | mit Querbohrung | 160 | 34 | 17 | 26 | M6 | 114,5 | 82,5 | 32 | 19,6 | 7,5 | 190 | | | 0.00 € | |
|
Handkurbeln Edelstahl mit Zylindergriff drehbar mit Innenvierkant |
mehr Info |
| Bestellnummer | Ausführung 1 | Ausführung 2 | A | D
| D3 | D7 | H | H1 | H2 | H3 | H4 | L | SW | CAD | Zub. | Preis | Bestellen |
|---|
| K2075.4110 | Innenvierkant | ohne Querbohrung | 80 | 24 | 16 | - | 71,1 | 49,1 | 22 | 13,4 | - | 100 | 10 | | | 0.00 € | | | K2075.4212 | Innenvierkant | ohne Querbohrung | 100 | 28 | 20 | - | 87,4 | 61,4 | 26 | 16 | - | 124 | 12 | | | 0.00 € | | | K2075.4314 | Innenvierkant | ohne Querbohrung | 125 | 30 | 26 | - | 110,5 | 82,5 | 28 | 15,8 | - | 153 | 14 | | | 0.00 € | | | K2075.4417 | Innenvierkant | ohne Querbohrung | 160 | 34 | 26 | - | 114,5 | 82,5 | 32 | 19,6 | - | 190 | 17 | | | 0.00 € | | | K2075.41106 | Innenvierkant | mit Querbohrung | 80 | 24 | 16 | M6 | 71,1 | 49,1 | 22 | 13,4 | 7,5 | 100 | 10 | | | 0.00 € | | | K2075.42126 | Innenvierkant | mit Querbohrung | 100 | 28 | 20 | M6 | 87,4 | 61,4 | 26 | 16 | 7,5 | 124 | 12 | | | 0.00 € | | | K2075.43146 | Innenvierkant | mit Querbohrung | 125 | 30 | 26 | M6 | 110,5 | 82,5 | 28 | 15,8 | 7,5 | 153 | 14 | | | 0.00 € | | | K2075.44176 | Innenvierkant | mit Querbohrung | 160 | 34 | 26 | M6 | 114,5 | 82,5 | 32 | 19,6 | 7,5 | 190 | 17 | | | 0.00 € | |
|
