K2378Pernos de acero o acero inoxidable para rodillos guía |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Acero o acero inoxidable.Versión:Acero bruñido.
Acero inoxidable con acabado natural.Indicación:Con la forma C, se puede ajustar la altura del rodillo guía. Una vez ajustada la altura, se puede apretar el tornillo (véase la imagen de la aplicación).
En los artículos K2378.3006110, K2378.3008130, K2378.3010160, K2378.3012160 y K2378.3015170, es diferente la tolerancia para la dimensión D.

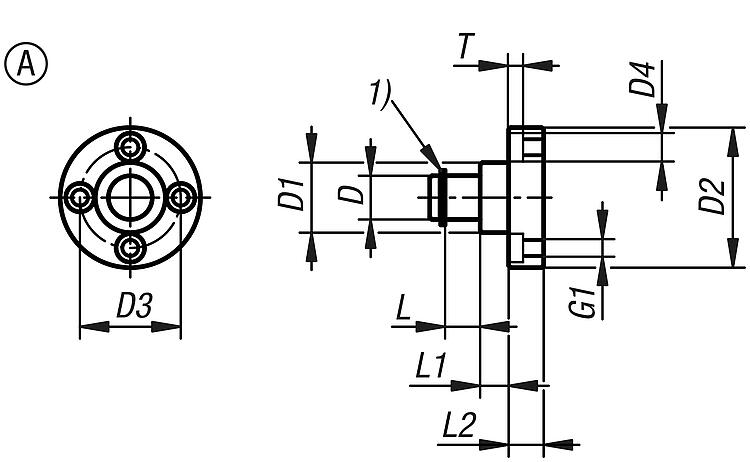

Forma A: con brida.
Forma B: versión redonda.
Forma C: versión excéntrica.
Forma D: versión corta.Accesorios:Con K2378.3006055 es compatible K2372.002008.
Con K2378.3006110 son compatibles K2372.102008 y K2372.102509.
Con K2378.3008130 son compatibles K2372.103011 y K2372.103511.
Con K2378.3010160 es compatible K2372.104012.
Con K2378.3012160 son compatibles K2372.104514 y K2372.105014.
Con K2378.3015170 son compatibles K2372.105515 y K2372.106015.
Los demás pernos:
los demás rodillos guía K2372.
Rodillos guía K2373, K2374, K2375, K2376 y K2377.Indicación sobre el dibujo:1) Circlip
2) Arandela de apoyo
3) Arandela elástica
4) Tuerca hexagonal
5) Tornillo con cabeza semicircular aplanada y hexágono interior DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
|

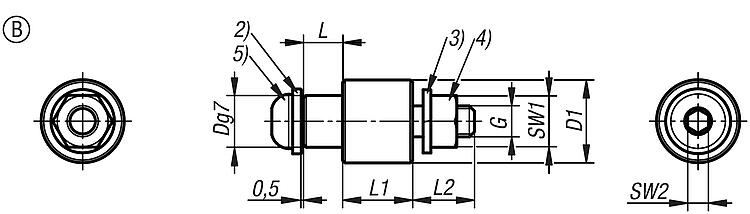

Pernos de acero o acero inoxidable para rodillos guía - forma B |
Más información |
Selección/filtro de artículos |
|
| Referencia | D | D1 | Forma | G | L | L1 | L2 | Material
del cuerpo
de base | SW1 | SW2 | CAD | Acc. | Precio | Pedir |
|---|
| K2378.1006060 | 6 | 10 | B | M4 | 6 | 8,5 | 9,7 | acero | 7 | 2,5 |  | | A petición | | | K2378.1008070 | 8 | 12 | B | M5 | 7 | 12 | 10 | acero | 8 | 3 | | | A petición | | | K2378.1010080 | 10 | 16 | B | M6 | 8 | 13,5 | 11,9 | acero | 10 | 4 | | | A petición | | | K2378.1012100 | 12 | 19 | B | M8 | 10 | 15,5 | 12,9 | acero | 13 | 5 | | | A petición | | | K2378.1015110 | 15 | 22 | B | M10 | 11 | 18,5 | 13,5 | acero | 17 | 6 | | | A petición | | | K2378.1108070 | 8 | 12 | B | M5 | 7 | 12 | 10 | acero inoxidable | 8 | 3 | | | A petición | | | K2378.1110080 | 10 | 16 | B | M6 | 8 | 13,5 | 11,9 | acero inoxidable | 10 | 4 | | | A petición | | | K2378.1112100 | 12 | 19 | B | M8 | 10 | 15,5 | 12,9 | acero inoxidable | 13 | 5 | | | A petición | |
|
Acero para pernos o acero inoxidable para rodillos guía - forma C |
Más información |
Selección/filtro de artículos |
|
| Referencia | D | E | Forma | G | L | L1 | L2 | Material
del cuerpo
de base | SW | SW1 | SW2 | CAD | Acc. | Precio | Pedir |
|---|
| K2378.2006060 | 6 | 0,3 | C | M4 | 6 | 8,5 | 9,7 | acero | 10 | 7 | 2,5 | | | A petición | | | K2378.2008070 | 8 | 0,8 | C | M5 | 7 | 12 | 10 | acero | 14 | 8 | 3 | | | A petición | | | K2378.2010080 | 10 | 1 | C | M6 | 8 | 13,5 | 11,9 | acero | 14 | 10 | 4 | | | A petición | | | K2378.2012100 | 12 | 1 | C | M8 | 10 | 15,5 | 12,9 | acero | 17 | 13 | 5 | | | A petición | | | K2378.2015110 | 15 | 1,5 | C | M10 | 11 | 18,5 | 13,5 | acero | 19 | 17 | 6 | | | A petición | | | K2378.2108070 | 8 | 0,8 | C | M5 | 7 | 12 | 10 | acero inoxidable | 14 | 8 | 3 | | | A petición | | | K2378.2110080 | 10 | 1 | C | M6 | 8 | 13,5 | 11,9 | acero inoxidable | 14 | 10 | 4 | | | A petición | | | K2378.2112100 | 12 | 1 | C | M8 | 10 | 15,5 | 12,9 | acero inoxidable | 17 | 13 | 5 | | | A petición | |
|
Pernos de acero o acero inoxidable para rodillos guía - Forma D |
Más información |
Selección/filtro de artículos |
|
| Referencia | D | D1 | Forma | G | L | L1 | L2 | Material
del cuerpo
de base | SW1 | SW2 | CAD | Acc. | Precio | Pedir |
|---|
| K2378.3006055 | 6 | 10 | D | M4 | 5,5 | 4 | 5,7 | acero | 7 | 2,5 | | | A petición | | | K2378.3006060 | 6 | 10 | D | M4 | 6 | 4 | 5,2 | acero | 7 | 2,5 | | | A petición | | | K2378.3006110 | 6 | 10 | D | M4 | 11 | 4 | 9,2 | acero | 7 | 2,5 | | | A petición | | | K2378.3008070 | 8 | 12 | D | M5 | 7 | 5,5 | 6,5 | acero | 8 | 3 | | | A petición | | | K2378.3008130 | 8 | 12 | D | M5 | 13 | 5,5 | 10,5 | acero | 8 | 3 | | | A petición | | | K2378.3010080 | 10 | 16 | D | M6 | 8 | 6,5 | 8,9 | acero | 10 | 4 | | | A petición | | | K2378.3010160 | 10 | 16 | D | M6 | 16 | 6,5 | 10,9 | acero | 10 | 4 | | | A petición | | | K2378.3012100 | 12 | 19 | D | M8 | 10 | 7,5 | 10,9 | acero | 13 | 5 | | | A petición | | | K2378.3012160 | 12 | 19 | D | M8 | 16 | 7,5 | 14,9 | acero | 13 | 5 | | | A petición | | | K2378.3015110 | 15 | 22 | D | M10 | 11 | 10 | 12 | acero | 17 | 6 | | | A petición | | | K2378.3015170 | 15 | 22 | D | M10 | 17 | 10 | 16 | acero | 17 | 6 | | | A petición | | | K2378.3108070 | 8 | 12 | D | M5 | 7 | 5,5 | 6,5 | acero inoxidable | 8 | 3 | | | A petición | | | K2378.3110080 | 10 | 16 | D | M6 | 8 | 6,5 | 8,9 | acero inoxidable | 10 | 4 | | | A petición | | | K2378.3112100 | 12 | 19 | D | M8 | 10 | 7,5 | 10,9 | acero inoxidable | 13 | 5 | | | A petición | |
|
