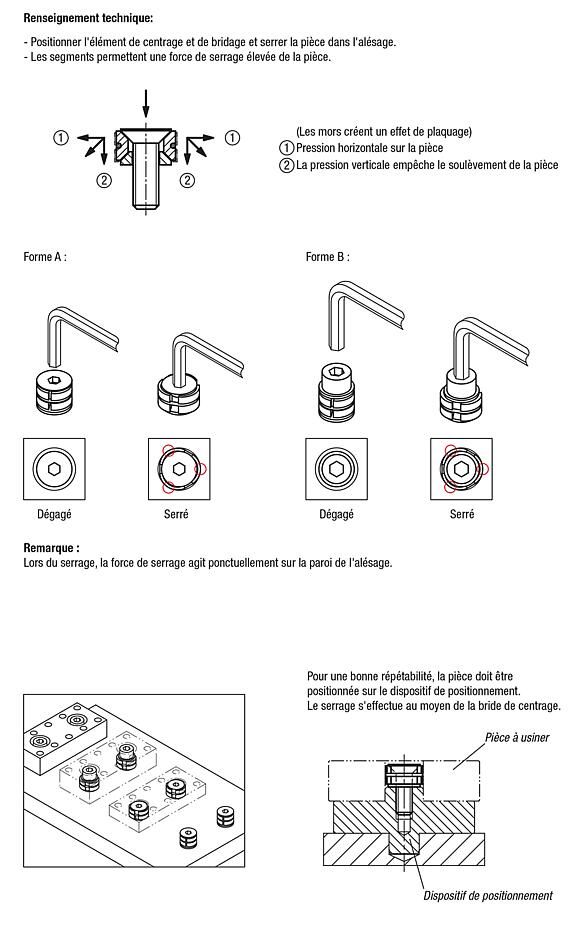

DescriptionMatière :Acier de traitement.Finition :trempé (33-39 HRC) et bruni.Nota :La bride de centrage permet de centrer et de serrer une pièce dans l'alésage. Les surfaces de serrage permettent d'atteindre des efforts de serrage élevés. En fonction des besoins, la bride de centrage peut être commandée avec vis CHC ou vis fraisée. Bride de centrage avec action de plaquage vers le bas.Indication de dessin :

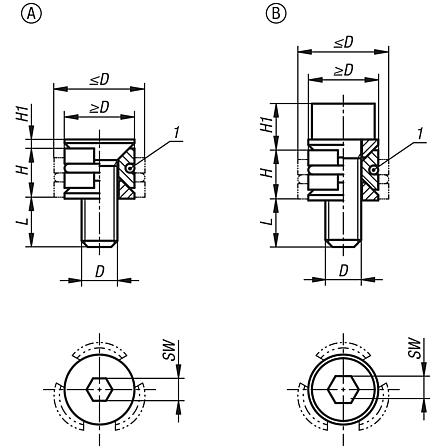

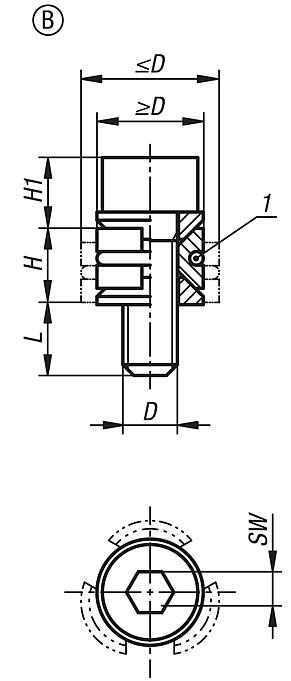

Forme A : avec vis fraisée Forme B : avec vis CHC
La cote H se réfère à la hauteur ≥D. La cote L se réfère à la longueur ≤D
1) joint torique
Caractéristiques :
