Connecteur à douille M12x1 avec verrouillage à vis

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Charnières
    - Connecteur à douille M12x1 avec verrouillage à vis

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Boîtier : plastique.
Câble : PUR
(4 pôles longueur 3 ou 5 mètres PVC.
8 pôles longueur 10 mètres PVC.
12 pôles longueur 10 mètres PVC).
Isolation cordon : PP
(4 pôles longueur 3 ou 5 mètres PVC.
8 pôles longueur 10 mètres PVC.
12 pôles longueur 10 mètres PVC).
Contact : alliage de cuivre.
Surface de contact : Au (or).
Verrouillage : zinc injecté haute pression nickelé.Finition :Douille (femelle).
Coloris du boîtier : noir.
Coloris du câble : noir.Nota :Connecteur avec verrouillage à vis.
Connecteur moulé sur le câble.
Identification du fil selon le code couleur DIN 47100.
Codage A. Couple de serrage recommandé pour le verrouillage 0,6 Nm.
Les connecteurs sont conçus pour être utilisés dans la construction d'installations, de commandes et d'appareils électriques.Données techniques :Nombre de cycles de connexion : ≥ 100.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1498 Connecteur à douille M12x1 avec verrouillage à vis

290 kB

Dessins (aperçu complet)

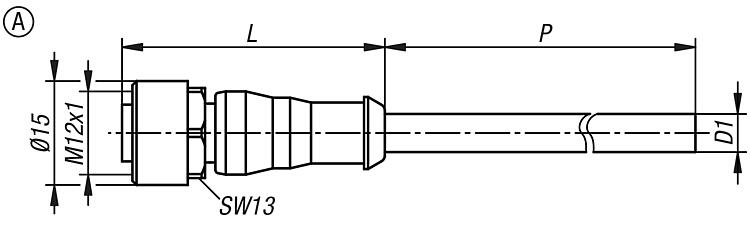

Connecteur à douille M12x1 avec verrouillage à vis, forme A, douille droite

plus d'infos

Dessins

Connecteur à douille M12x1 avec verrouillage à vis, forme A, douille droite

Sélection/filtre d'articles

Référence	Finition 2	Forme	Type de forme	P	D1	L	Nombre de conducteurs x section de conducteurs	Indice de protection	Tension de service V	Prix
K1498.1203X2000	3 pôles	A	douille droite	2000	4,1	38	3 x 0,34 mm²	IP65/IP67	250 AC / 250 DC	Sur demande
K1498.1203X5000	3 pôles	A	douille droite	5000	4,1	38	3 x 0,34 mm²	IP65/IP67	250 AC / 250 DC	Sur demande
K1498.1204X3000	4 pôles	A	douille droite	3000	5	38	N=4 X 0,34 mm²	IP65/IP67	250 AC / 250 DC	Sur demande
K1498.1204X5000	4 pôles	A	douille droite	5000	5	38	N=4 X 0,34 mm²	IP65/IP67	250 AC / 250 DC	Sur demande
K1498.1208X2500	8 pôles	A	douille droite	2500	5,8	43,5	8 x 0,25 mm²	IP65/IP67	30 AC / 30 DC	Sur demande
K1498.1208X5000	8 pôles	A	douille droite	5000	5,8	43,5	8 x 0,25 mm²	IP65/IP67	30 AC / 30 DC	Sur demande
K1498.1208X10000	8 pôles	A	douille droite	10000	6	43,5	8 x 0,25 mm²	IP65/IP67	30 AC / 30 DC	Sur demande
K1498.1212X3000	12 pôles	A	douille droite	3000	6	43,5	12 x 0,14 mm²	IP65/IP67	30 AC / 30 DC	Sur demande
K1498.1212X5000	12 pôles	A	douille droite	5000	6	43,5	12 x 0,14 mm²	IP65/IP67	30 AC / 30 DC	Sur demande
K1498.1212X10000	12 pôles	A	douille droite	10000	6	43,5	12 x 0,14 mm²	IP65/IP67	30 AC / 30 DC	Sur demande

Référence	Tension de te- nue aux chocs nominale V	Courant nominal (40 °C) A	Résistance du conducteur (20 °C) Ω/Km	Degré de pollution	Tension nominale V	Tension de contrôle V	Prix
K1498.1203X2000	2500	4	57	3	300 AC	2500 AC	Sur demande
K1498.1203X5000	2500	4	57	3	300 AC	2500 AC	Sur demande
K1498.1204X3000	2500	4	60	3	300 AC	2000 AC	Sur demande
K1498.1204X5000	2500	4	60	3	300 AC	2000 AC	Sur demande
K1498.1208X2500	800	2	79	3	300 AC	2500 AC	Sur demande
K1498.1208X5000	800	2	79	3	300 AC	2500 AC	Sur demande
K1498.1208X10000	800	2	79	3	300 AC	2000 AC	Sur demande
K1498.1212X3000	800	1,5	138	3	300 AC	1500 AC	Sur demande
K1498.1212X5000	800	1,5	138	3	300 AC	1500 AC	Sur demande
K1498.1212X10000	800	1,5	138	3	300 AC	1500 AC	Sur demande

Référence	Rayon de courbure câble en mouvement	Rayon de courbure câble fixe	Nombre de cycles de flexion max.	Plage de température câble en mouvement	Plage de température câble fixe	Compatibilité CEM	Sans halogène	Prix
K1498.1203X2000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	-25 °C - +80 °C	-40 °C - +80 °C	-	oui	Sur demande
K1498.1203X5000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	-25 °C - +80 °C	-40 °C - +80 °C	-	oui	Sur demande
K1498.1204X3000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	-5 °C - +80 °C	-30 °C - +80 °C	-	non	Sur demande
K1498.1204X5000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	-5 °C - +80 °C	-30 °C - +80 °C	-	non	Sur demande
K1498.1208X2500	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	-25 °C - +80 °C	-40 °C - +80 °C	-	oui	Sur demande
K1498.1208X5000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	-25 °C - +80 °C	-40 °C - +80 °C	-	oui	Sur demande
K1498.1208X10000	≥ 10 x D1	≥ 5 x D1	2000000 (25 °C)	-5 °C - +80 °C	-30 °C - +80 °C	-	non	Sur demande
K1498.1212X3000	≥ 10 x D1	≥ 7,5 X D1	2000000 (25 °C)	-25 °C - +85 °C	-40 °C - +85 °C	-	oui	Sur demande
K1498.1212X5000	≥ 10 x D1	≥ 7,5 X D1	2000000 (25 °C)	-25 °C - +85 °C	-40 °C - +85 °C	-	oui	Sur demande
K1498.1212X10000	≥ 10 x D1	≥ 7,5 X D1	2000000 (25 °C)	-5 °C - +70 °C	-30 °C - +70 °C	-	non	Sur demande

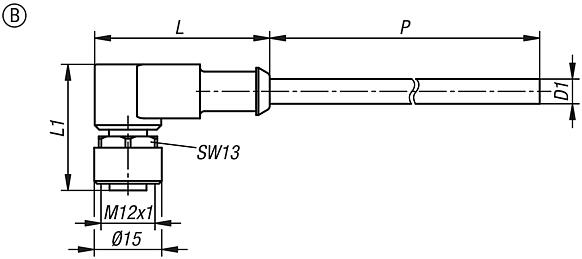

Connecteur à douille M12x1 avec verrouillage à vis, forme B, douille coudée

plus d'infos

Dessins

Connecteur à douille M12x1 avec verrouillage à vis, forme B, douille coudée

Sélection/filtre d'articles

Référence	Finition 2	Forme	Type de forme	P	D1	L	L1	Nombre de conducteurs x section de conducteurs	Indice de protection	Tension de service V	Prix
K1498.11203X2000	3 pôles	B	douille coudée	2000	4,1	39	28	3 x 0,34 mm²	IP65/IP67	250 AC / 250 DC	Sur demande
K1498.11203X5000	3 pôles	B	douille coudée	5000	4,1	39	28	3 x 0,34 mm²	IP65/IP67	250 AC / 250 DC	Sur demande
K1498.11204X3000	4 pôles	B	douille coudée	3000	5	39	28	N=4 X 0,34 mm²	IP65/IP67	250 AC / 250 DC	Sur demande
K1498.11204X5000	4 pôles	B	douille coudée	5000	5	39	28	N=4 X 0,34 mm²	IP65/IP67	250 AC / 250 DC	Sur demande
K1498.11208X3000	8 pôles	B	douille coudée	3000	5,8	39	32	8 x 0,25 mm²	IP65/IP67	30 AC / 30 DC	Sur demande
K1498.11208X5000	8 pôles	B	douille coudée	5000	5,8	39	32	8 x 0,25 mm²	IP65/IP67	30 AC / 30 DC	Sur demande
K1498.11208X10000	8 pôles	B	douille coudée	10000	6	39	32	8 x 0,25 mm²	IP65/IP67	30 AC / 30 DC	Sur demande
K1498.11212X3000	12 pôles	B	douille coudée	3000	6	39	32	12 x 0,14 mm²	IP65/IP67	30 AC / 30 DC	Sur demande
K1498.11212X5000	12 pôles	B	douille coudée	5000	6	39	32	12 x 0,14 mm²	IP65/IP67	30 AC / 30 DC	Sur demande
K1498.11212X10000	12 pôles	B	douille coudée	10000	6	39	32	12 x 0,14 mm²	IP65/IP67	30 AC / 30 DC	Sur demande

Référence	Tension de te- nue aux chocs nominale V	Courant nominal (40 °C) A	Résistance du conducteur (20 °C) Ω/Km	Degré de pollution	Tension nominale V	Tension de contrôle V	Prix
K1498.11203X2000	2500	4	57	3	300 AC	2500 AC	Sur demande
K1498.11203X5000	2500	4	57	3	300 AC	2500 AC	Sur demande
K1498.11204X3000	2500	4	60	3	300 AC	2000 AC	Sur demande
K1498.11204X5000	2500	4	60	3	300 AC	2000 AC	Sur demande
K1498.11208X3000	800	2	79	3	300 AC	2500 AC	Sur demande
K1498.11208X5000	800	2	79	3	300 AC	2500 AC	Sur demande
K1498.11208X10000	800	2	79	3	300 AC	2000 AC	Sur demande
K1498.11212X3000	800	1,5	138	3	300 AC	1500 AC	Sur demande
K1498.11212X5000	800	1,5	138	3	300 AC	1500 AC	Sur demande
K1498.11212X10000	800	1,5	138	3	300 AC	1500 AC	Sur demande

Référence	Rayon de courbure câble en mouvement	Rayon de courbure câble fixe	Nombre de cycles de flexion max.	Plage de température câble en mouvement	Plage de température câble fixe	Compatibilité CEM	Sans halogène	Prix
K1498.11203X2000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	-25 °C - +80 °C	-40 °C - +80 °C	-	oui	Sur demande
K1498.11203X5000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	-25 °C - +80 °C	-40 °C - +80 °C	-	oui	Sur demande
K1498.11204X3000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	-5 °C - +80 °C	-30 °C - +80 °C	-	non	Sur demande
K1498.11204X5000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	-5 °C - +80 °C	-30 °C - +80 °C	-	non	Sur demande
K1498.11208X3000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	-25 °C - +80 °C	-40 °C - +80 °C	-	oui	Sur demande
K1498.11208X5000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	-25 °C - +80 °C	-40 °C - +80 °C	-	oui	Sur demande
K1498.11208X10000	≥ 10 x D1	≥ 5 x D1	2000000 (25 °C)	-5 °C - +80 °C	-30 °C - +80 °C	-	non	Sur demande
K1498.11212X3000	≥ 10 x D1	≥ 7,5 X D1	2000000 (25 °C)	-25 °C - +85 °C	-40 °C - +85 °C	-	oui	Sur demande
K1498.11212X5000	≥ 10 x D1	≥ 7,5 X D1	2000000 (25 °C)	-25 °C - +85 °C	-40 °C - +85 °C	-	oui	Sur demande
K1498.11212X10000	≥ 10 x D1	≥ 7,5 X D1	2000000 (25 °C)	-55 °C - +70 °C	-30 °C - +70 °C	-	non	Sur demande
