Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Corps : acier.
Douilles : acier de traitement.Finition :Bruni.Nota :L'élément de serrage et de centrage permet le centrage et le serrage d'une pièce dans l'alésage. L'élément de serrage et de centrage dispose d'une course importante. La gamme de produits couvre une plage de serrage comprise entre Ø12 et Ø30 mm. Afin d'augmenter la précision du centrage, l'élément de serrage et de centrage peut être fixé dans un alésage à l'aide du tourillon de centrage (D2). La précision du centrage est de +/- 0,2 mm.
Les éléments de serrage et de centrage avec taraudage sont adaptés au système modulaire M6 (voir exemple d'application).Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|

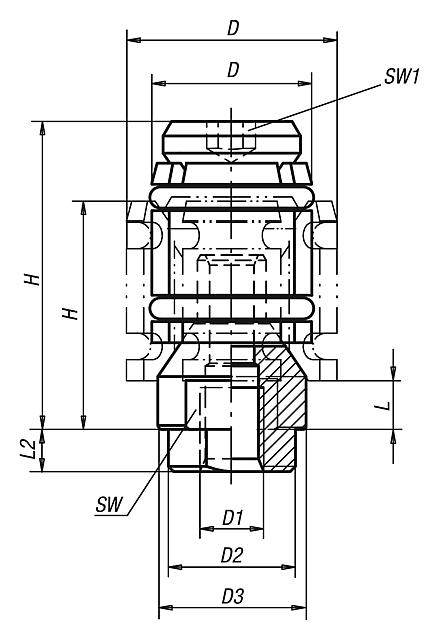

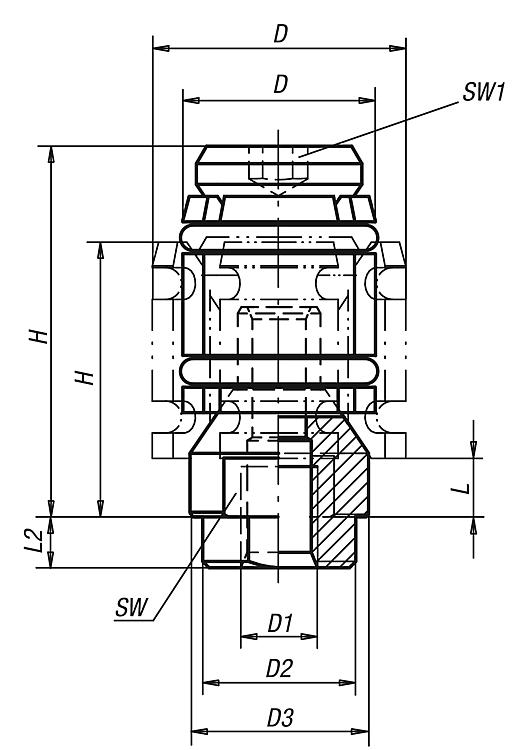

Élément de serrage et de centrage avec taraudage |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Type de filetage | D | D1 | L2 | D
min. | D2 | D3 | H
min.
| H
max.
| L
min. | SW | SW1 | Force
de serrage
kN max. | Couple
de serrage
max. Nm | CAO | Acc. | Prix | Commander |
|---|
| K0893.0615 | taraudage | 15 | M6 | 4 | 12 | 12 | 11,4 | 22 | 27,5 | 4,8 | 9 | 2,5 | 1,5 | 2,2 |  | | Sur demande | | | K0893.0619 | taraudage | 19 | M6 | 4 | 15 | 12 | 14 | 24,5 | 32 | 4,8 | 12 | 4 | 2,5 | 6 | | | Sur demande | | | K0893.0624 | taraudage | 24 | M6 | 4 | 19 | 12 | 17,8 | 26 | 35 | 4,5 | 15 | 5 | 4 | 10 | | | Sur demande | | | K0893.0630 | taraudage | 30 | M6 | 4 | 24 | 12 | 23 | 32 | 44,5 | 7 | 19 | 5 | 4,5 | 10 | | | Sur demande | |
|
Élément de serrage et de centrage avec filetage |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Type de filetage | D | D1 | L1 | D
min. | D3 | H
min.
| H
max.
| L
min. | SW | SW1 | Force
de serrage
kN max. | Couple
de serrage
max. Nm | CAO | Acc. | Prix | Commander |
|---|
| K0893.061215 | filetage | 15 | M6 | 12 | 12 | 11,4 | 22 | 27,5 | 4,8 | 9 | 2,5 | 1,5 | 2,2 | | | Sur demande | | | K0893.061219 | filetage | 19 | M6 | 12 | 15 | 14 | 24,5 | 32 | 4,8 | 12 | 4 | 2,5 | 6 | | | Sur demande | | | K0893.081624 | filetage | 24 | M8 | 16 | 19 | 17,8 | 26 | 35 | 4,5 | 15 | 5 | 4 | 10 | | | Sur demande | | | K0893.081630 | filetage | 30 | M8 | 16 | 24 | 23 | 32 | 44,5 | 7 | 19 | 5 | 4,5 | 10 | | | Sur demande | |
|
