K0115

Elementos de ajuste de altura acero o acero inoxidable con...

Productos
- Elementos de mando | Elementos estándar
  - Elementos de apoyo, elementos de posicionamiento, topes regulables
    - Elementos de altura ajustable
      - Elementos de ajuste de altura acero o acero inoxidable con arandela de ajuste esférica y contratuerca, versión baja

Descripción del artículo/Imágenes del producto

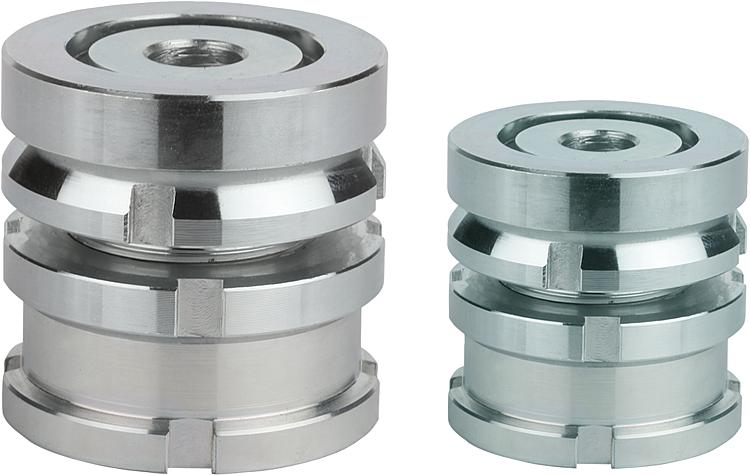

DescripciónVersión:Versión estándar cincada mediante procedimiento galvánico, cromada en azul.

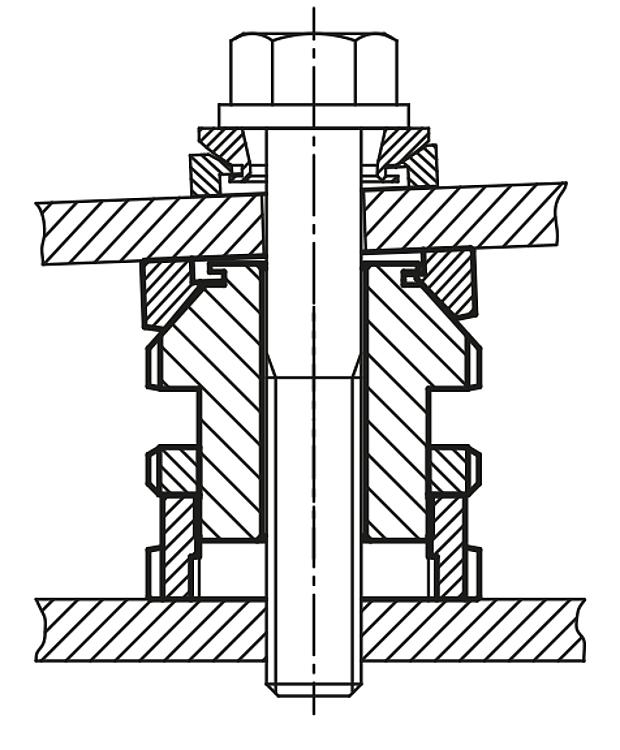

Versión de acero inoxidable con acabado natural.Indicación:Los tornillos de altura ajustable con arandelas de ajuste esféricas y contratuerca se utilizan en lugares en los que es necesario instalar y alinear motores, grupos, elementos de accionamiento y cadenas de fabricación. Estos permiten una instalación exacta al montar superficies de apoyo oblicuas hasta un ángulo de inclinación de aprox. 4°. La contratuerca sirve para asegurar un ajuste predeterminado.
La carga estática adicional F1 está disponible restando la fuerza de tensión previa (tornillo 8.8, µ m = 0,125) de la carga total F.
Accesorios:K0691 Arandelas de ajuste esféricas.
K0787 Llave de gancho con saliente DIN 1810A ampliada.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0115 Elementos de ajuste de altura acero o acero inoxidable con arandela de ajuste esférica y contratuerca, versión baja

274 kB

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	D	Para tornillo	D1	D2	H mín.	H máx.	ΔH	N	M	α	F kN	F1 kN	Precio
K0115.0406	acero para temple y revenido	6,6	M6	M15x1	25	27	31	4	4	2	4°	40	36	A petición
K0115.0506	acero para temple y revenido	6,6	M6	M20x1	32	32	37	5	4	2	4°	65	55,7	A petición
K0115.0508	acero para temple y revenido	9	M8	M20x1	32	32	37	5	4	2	4°	65	48	A petición
K0115.0510	acero para temple y revenido	11	M10	M20x1	32	32	37	5	4	2	4°	65	37,9	A petición
K0115.0710	acero para temple y revenido	11	M10	M30x1,5	45	41	48	7	5	2	4°	120	92,9	A petición
K0115.0712	acero para temple y revenido	13,5	M12	M30x1,5	45	41	48	7	5	2	4°	120	80,4	A petición
K0115.0716	acero para temple y revenido	17,5	M16	M30x1,5	45	41	48	7	5	2	4°	120	45,5	A petición
K0115.0916	acero para temple y revenido	17,5	M16	M40x1,5	58	53	62	9	6	2,5	4°	210	136	A petición
K0115.0920	acero para temple y revenido	22	M20	M40x1,5	58	53	62	9	6	2,5	4°	210	90	A petición
K0115.0924	acero para temple y revenido	26	M24	M40x1,5	58	53	62	9	6	2,5	4°	210	37	A petición
K0115.1020	acero para temple y revenido	22	M20	M50x1,5	70	61	71	10	6	2,5	4°	330	210	A petición
K0115.1024	acero para temple y revenido	26	M24	M50x1,5	70	61	71	10	6	2,5	4°	330	157	A petición
K0115.1030	acero para temple y revenido	33	M30	M50x1,5	70	61	71	10	6	2,5	4°	330	53	A petición
K0115.1224	acero para temple y revenido	26	M24	M60x2	80	67	79	12	7	3	4°	495	322	A petición
K0115.1230	acero para temple y revenido	33	M30	M60x2	80	67	79	12	7	3	4°	495	218	A petición
K0115.04061	acero inoxidable	6,6	M6	M15x1	25	27	31	4	4	2	4°	27,1	24,14	A petición
K0115.05061	acero inoxidable	6,6	M6	M20x1	32	32	37	5	4	2	4°	43,4	36,56	A petición
K0115.05081	acero inoxidable	9	M8	M20x1	32	32	37	5	4	2	4°	43,4	30,86	A petición
K0115.05101	acero inoxidable	11	M10	M20x1	32	32	37	5	4	2	4°	43,4	23,41	A petición
K0115.07101	acero inoxidable	11	M10	M30x1,5	45	41	48	7	5	2	4°	84	64,01	A petición
K0115.07121	acero inoxidable	13,5	M12	M30x1,5	45	41	48	7	5	2	4°	84	54,82	A petición
K0115.07161	acero inoxidable	17,5	M16	M30x1,5	45	41	48	7	5	2	4°	84	28,9	A petición
K0115.09161	acero inoxidable	17,5	M16	M40x1,5	58	53	62	9	6	2,5	4°	148	92,9	A petición
K0115.09201	acero inoxidable	22	M20	M40x1,5	58	53	62	9	6	2,5	4°	148	59,08	A petición
K0115.09241	acero inoxidable	26	M24	M40x1,5	58	53	62	9	6	2,5	4°	148	20,3	A petición
K0115.10201	acero inoxidable	22	M20	M50x1,5	70	61	71	10	6	2,5	4°	225	136,08	A petición
K0115.10241	acero inoxidable	26	M24	M50x1,5	70	61	71	10	6	2,5	4°	225	97,3	A petición
K0115.10301	acero inoxidable	33	M30	M50x1,5	70	61	71	10	6	2,5	4°	225	20,6	A petición
K0115.12241	acero inoxidable	26	M24	M60x2	80	67	79	12	7	3	4°	323	195,3	A petición
K0115.12301	acero inoxidable	33	M30	M60x2	80	67	79	12	7	3	4°	323	118,6	A petición
