    - Connecteur M8x1 à douille avec verrouillage à vis non blindé

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Boîtier : plastique.
Câble : PUR (4 pôles PVC).
Isolation cordon : PP (4 pôles PVC).
Contact : alliage de cuivre.
Surface de contact : Au (or).
Verrouillage : zinc injecté haute pression nickelé.Finition :Douille (femelle).
Coloris du boîtier : noir.
Coloris du câble : noir.Nota :Connecteur avec verrouillage à vis.
Connecteur moulé sur le câble.

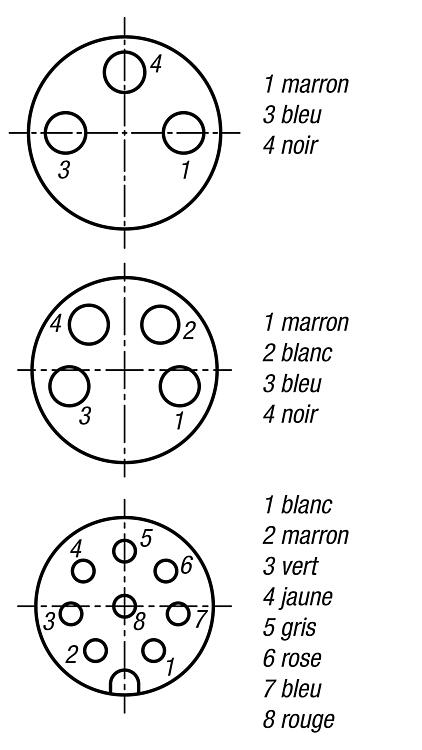

Identification du fil selon le code couleur DIN 47100.
Codage A. Couple de serrage recommandé pour le verrouillage 0,4 Nm.
Les connecteurs sont conçus pour être utilisés dans la construction d'installations, de commandes et d'appareils électriques.Données techniques :Nombre de cycles de connexion : ≥ 100.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1874 Connecteur M8x1 à douille avec verrouillage à vis non blindé

226 kB

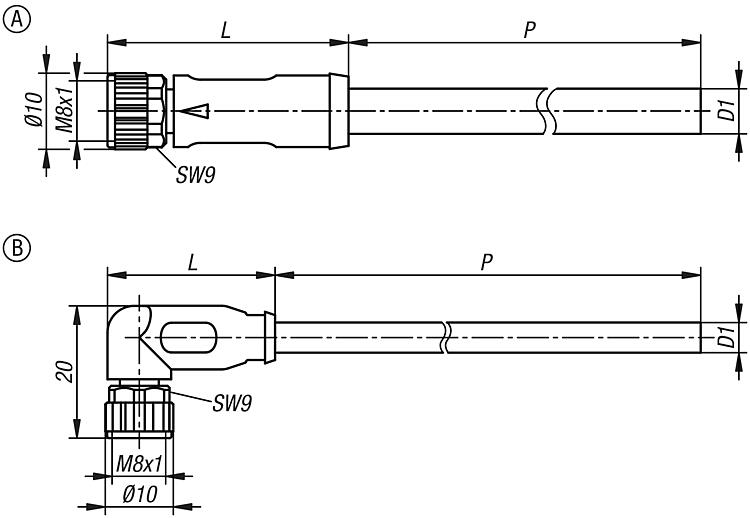

Dessins (aperçu complet)

Connecteur M8x1 à douille avec verrouillage à vis non blindé, forme A, douille droite

plus d'infos

Dessins

Connecteur M8x1 à douille avec verrouillage à vis non blindé, forme A, douille droite

Sélection/filtre d'articles

Référence	Finition 2	Forme	Type de forme	P	D1	L	Nombre de conducteurs x section de conducteurs	Indice de protection	Tension de service V	Tension de te- nue aux chocs nominale V	Prix
K1874.010X2000	3 pôles	A	douille droite	2000	4,1	32	3 x 0,25 mm²	IP65/IP67	50 AC / 60 DC	1500	Sur demande
K1874.010X5000	3 pôles	A	douille droite	5000	4,1	32	3 x 0,25 mm²	IP65/IP67	50 AC / 60 DC	1500	Sur demande
K1874.011X3000	-	A	douille droite	3000	4,8	32	4 x 0,25 mm²	IP65/IP67	50 AC / 60 DC	1500	Sur demande
K1874.011X5000	-	A	douille droite	5000	4,8	32	4 x 0,25 mm²	IP65/IP67	50 AC / 60 DC	1500	Sur demande
K1874.012X3000	8 pôles	A	douille droite	3000	5,5	34	8 x 0,14 mm²	IP65/IP67	30 AC / 30 DC	800	Sur demande
K1874.012X5000	8 pôles	A	douille droite	5000	5,5	34	8 x 0,14 mm²	IP65/IP67	30 AC / 30 DC	800	Sur demande

Référence	Courant nominal (40 °C) A	Résistance du conducteur (20 °C) Ω/Km	Degré de salissure	Tension nominale V	Tension de contrôle V	Rayon de courbure câble en mouvement	Prix
K1874.010X2000	4	79	3	300 AC	2500 AC	≥ 10 x D1	Sur demande
K1874.010X5000	4	79	3	300 AC	2500 AC	≥ 10 x D1	Sur demande
K1874.011X3000	4	79	3	300 AC	2000 AC	≥ 10 x D1	Sur demande
K1874.011X5000	4	79	3	300 AC	2000 AC	≥ 10 x D1	Sur demande
K1874.012X3000	1,5	78	3	300 AC	3000 AC	≥ 10 x D1	Sur demande
K1874.012X5000	1,5	78	3	300 AC	3000 AC	≥ 10 x D1	Sur demande

Référence	Rayon de courbure câble fixe	Nombre de cycles de flexion max.	Plage de température câble en mouvement	Plage de température câble fixe	Compatibilité CEM	Sans halogène	Prix
K1874.010X2000	≥ 5 x D1	10000000 (25 °C)	-25 °C - +80 °C	-40 °C - +80 °C	-	oui	Sur demande
K1874.010X5000	≥ 5 x D1	10000000 (25 °C)	-25 °C - +80 °C	-40 °C - +80 °C	-	oui	Sur demande
K1874.011X3000	≥ 5 x D1	2000000 (25 °C)	-5 °C - +80 °C	-30 °C - +80 °C	-	non	Sur demande
K1874.011X5000	≥ 5 x D1	2000000 (25 °C)	-5 °C - +80 °C	-30 °C - +80 °C	-	non	Sur demande
K1874.012X3000	≥ 6 x D1	2000000 (25 °C)	-15 °C - +80 °C	-30 °C - +80 °C	-	non	Sur demande
K1874.012X5000	≥ 6 x D1	2000000 (25 °C)	-15 °C - +80 °C	-30 °C - +80 °C	-	non	Sur demande

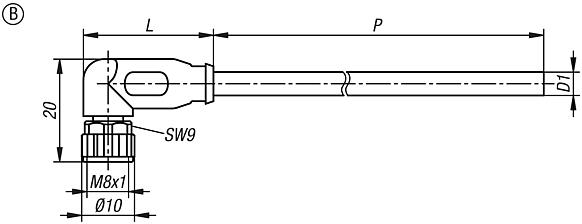

Connecteur M8x1 à douille avec verrouillage à vis non blindé, forme B, douille coudée

plus d'infos

Dessins

Connecteur M8x1 à douille avec verrouillage à vis non blindé, forme B, douille coudée

Sélection/filtre d'articles

Référence	Finition 2	Forme	Type de forme	P	D1	L	Nombre de conducteurs x section de conducteurs	Indice de protection	Tension de service V	Tension de te- nue aux chocs nominale V	Prix
K1874.030X2000	3 pôles	B	douille coudée	2000	4,1	25	3 x 0,25 mm²	IP65/IP67	50 AC / 60 DC	1500	Sur demande
K1874.030X5000	3 pôles	B	douille coudée	5000	4,1	25	3 x 0,25 mm²	IP65/IP67	50 AC / 60 DC	1500	Sur demande
K1874.031X3000	-	B	douille coudée	3000	4,8	25	4 x 0,25 mm²	IP65/IP67	50 AC / 60 DC	1500	Sur demande
K1874.031X5000	-	B	douille coudée	5000	4,8	25	4 x 0,25 mm²	IP65/IP67	50 AC / 60 DC	1500	Sur demande
K1874.032X3000	8 pôles	B	douille coudée	3000	5,5	24	8 x 0,14 mm²	IP65/IP67	30 AC / 30 DC	800	Sur demande
K1874.032X5000	8 pôles	B	douille coudée	5000	5,5	24	8 x 0,14 mm²	IP65/IP67	30 AC / 30 DC	800	Sur demande

Référence	Courant nominal (40 °C) A	Résistance du conducteur (20 °C) Ω/Km	Degré de salissure	Tension nominale V	Tension de contrôle V	Rayon de courbure câble en mouvement	Prix
K1874.030X2000	4	79	3	300 AC	2500 AC	≥ 10 x D1	Sur demande
K1874.030X5000	4	79	3	300 AC	2500 AC	≥ 10 x D1	Sur demande
K1874.031X3000	4	79	3	300 AC	2000 AC	≥ 10 x D1	Sur demande
K1874.031X5000	4	79	3	300 AC	2000 AC	≥ 10 x D1	Sur demande
K1874.032X3000	1,5	78	3	300 AC	3000 AC	≥ 10 x D1	Sur demande
K1874.032X5000	1,5	78	3	300 AC	3000 AC	≥ 10 x D1	Sur demande

Référence	Rayon de courbure câble fixe	Nombre de cycles de flexion max.	Plage de température câble en mouvement	Plage de température câble fixe	Compatibilité CEM	Sans halogène	Prix
K1874.030X2000	≥ 5 x D1	10000000 (25 °C)	-25 °C - +80 °C	-40 °C - +80 °C	-	oui	Sur demande
K1874.030X5000	≥ 5 x D1	10000000 (25 °C)	-25 °C - +80 °C	-40 °C - +80 °C	-	oui	Sur demande
K1874.031X3000	≥ 5 x D1	2000000 (25 °C)	-5 °C - +80 °C	-30 °C - +80 °C	-	non	Sur demande
K1874.031X5000	≥ 5 x D1	2000000 (25 °C)	-5 °C - +80 °C	-30 °C - +80 °C	-	non	Sur demande
K1874.032X3000	≥ 6 x D1	2000000 (25 °C)	-15 °C - +80 °C	-30 °C - +80 °C	-	non	Sur demande
K1874.032X5000	≥ 6 x D1	2000000 (25 °C)	-15 °C - +80 °C	-30 °C - +80 °C	-	non	Sur demande
