K0082

Устройство прижимное бугельное вертикальное с кронштейном

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Устройства прижимные, зажимы
    - Устройство прижимное бугельное вертикальное с кронштейном

Описание товара/фотография продукта

ОписаниеМатериал:Сталь или нержавеющая сталь.Исполнение: оцинкованный и пассивированный.
Нержавеющая сталь, Без покрытия.
Рукоятка полимерная маслостойкая.Указание:Зажимы бугельные подходят прежде всего для быстрого запирания и укрепления крышек и клапанов.

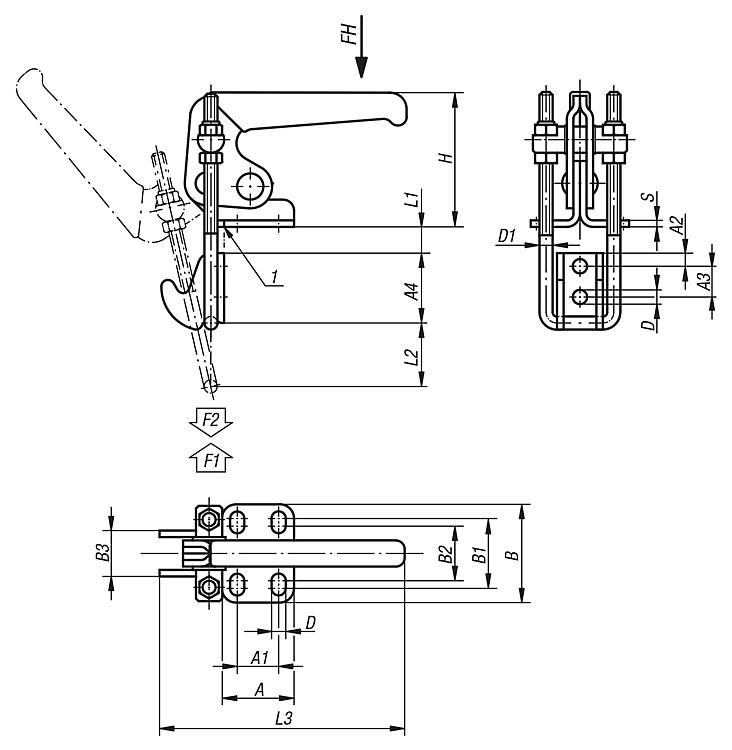

Для каждой конструкции возможно индивидуальная настройка перемещение запирающего бугеля.Указание на чертеже:

1) Кромка и контропора при монтаже находятся на одной оси

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0082 Устройство прижимное бугельное вертикальное с кронштейном

247 kB

Техническое указание

2,8 MB

Чертежи

Обзор товаров (сжато)

Выбор / фильтр товаров

Номер заказа	Материал основы	Угол поворота ручки	Усилие от руки FH - Н	Крепежная сила F2 Н	Тяговое усилие F1 Н	Перемещение L1 мин.	Перемещение L1 макс.	Ход зажима L2	Цена
K0082.0140	Сталь	145°	100	2000	1800	1	25	22	по запросу
K0082.0250	Сталь	145°	150	4000	2700	1	28	34	по запросу
K0082.0450	Сталь	145°	200	7000	4500	1	40	45	по запросу
K0082.0140N	нержавеющая сталь	145°	100	2000	1800	1	25	22	по запросу
K0082.0250N	нержавеющая сталь	145°	150	4000	2700	1	28	34	по запросу
K0082.0450N	нержавеющая сталь	145°	200	7000	4500	1	40	45	по запросу

Номер заказа	Материал основы	A	A1	A2	A3	A4	B	B1	B2	B3	D	D1	L3	H	S	Цена
K0082.0140	Сталь	26	13	4,5	11	24	36	24	19	16	5,2	4	76	42	2,5	по запросу
K0082.0250	Сталь	35	19	6	14	32	48	33	26	21	6,5	6	115	64	3	по запросу
K0082.0450	Сталь	51	32	8	19	40	64	45	36	28	8,5	8	152	85	4	по запросу
K0082.0140N	нержавеющая сталь	26	13	4,5	11	24	36	24	19	16	5,2	4	76	42	2,5	по запросу
K0082.0250N	нержавеющая сталь	35	19	6	14	32	48	33	26	21	6,5	6	115	64	3	по запросу
K0082.0450N	нержавеющая сталь	51	32	8	19	40	64	45	36	28	8,5	8	152	85	4	по запросу
