Зажимной элемент с зажимной вставкой для зажимной системы с нижним прижимом
Описание товара/фотография продукта
ОписаниеОписание продукта:Зажимной элемент с зажимной вставкой и эффектом нижнего прижима для подготовки прямого зажима, а также обработки заготовок.Материал:Сталь.Исполнение: Основной корпус, воронёный. Зажимная вставка, закаленная.Указание:Благодаря чрезвычайно прочной конструкции, высокому зажимному усилию и компактному исполнению зажимной элемент с эффектом прижима снизу подходит для подготовки прямого зажима (OP10) при помощи 5-осевой модульной зажимной системы, а также для зажима заготовок любых пластин и других деталей.
Благодаря двум размерам и плавному перемещению зажимной системы можно зажимать заготовки любого размера.
Посредством различных установочных ножек и точной настройки можно гибко регулировать зажимной уровень заготовки.

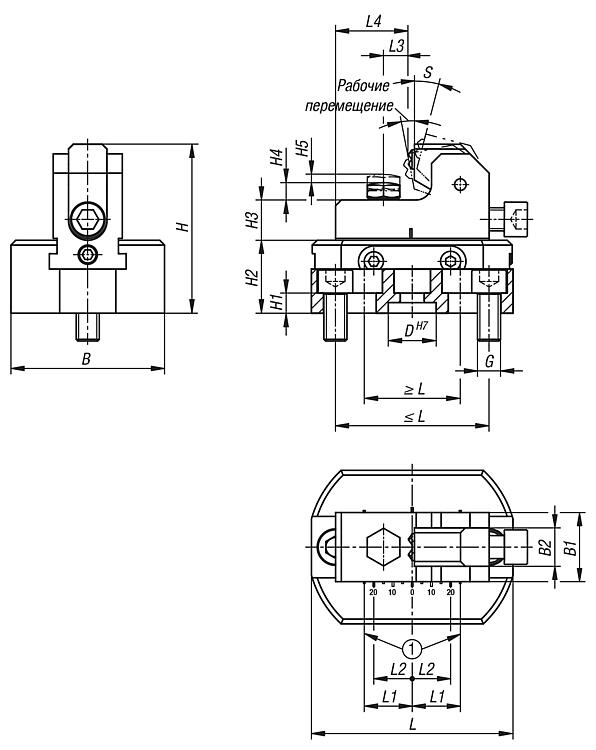

Интерфейс для плит с растровой сеткой (размер сетки 40/50), а также для системы «Нулевая точка» UNILOCK входит в серийное оснащение.Преимущества:Эффект нижнего прижима. — Горизонтальная регулировка. — Возможна различная высота опоры заготовки. — Интегрированная точная настройка зажимного уровня. Принадлежности:— Установочные ножки K0298. — Адаптерная плата для зажимной системы с нижним прижимом K2199. — Адаптерные кольца K2200.Объем поставки1 зажимной элемент с зажимной вставкой. 1 комплект установочных ножек K0298.2081.Указание на чертеже:
1) Внимание! Опасность деформации! Размещение прижимных скоб в данной области запрещено!
Особенности:
СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
