K0971UNILOCK 5 assi, viti a spallamento per il fissaggio del pezzo... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Acciaio da bonifica.Versione:Superficie temprata e ossidata.

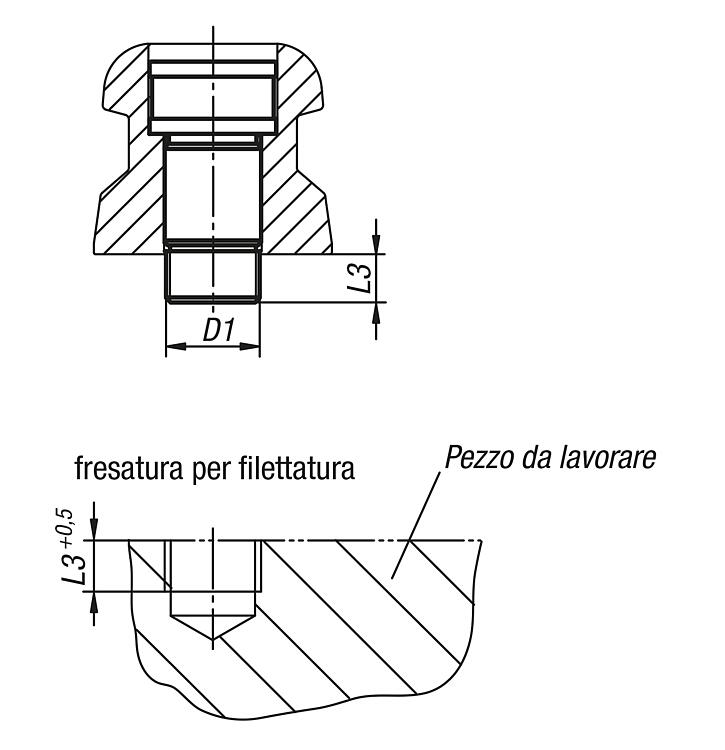

Accoppiamento preciso levigato.Nota:Le viti calibrate a 5 assi UNILOCK per il serraggio dei pezzi sono ideate per serrare e posizionare i pezzi. Coni bulloni di fissaggio per pezzi, le viti calibrate vengono avvitate direttamente sul pezzo e picchettate sui moduli base o strutturali. La filettatura di avvitamento serve a fissare e a posizionare il pezzo da lavorare. DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|

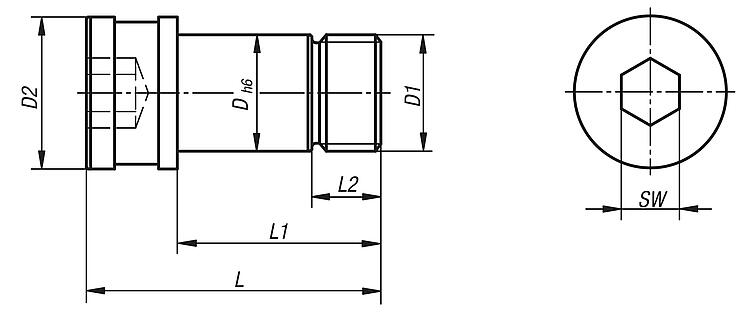

| N. ordine | D
| D1 | D2 | L | L1 | L2 | L3 | L4 | SW | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0971.16101040 | 16 | M10x1,5 | 20,9 | 40,5 | 28 | 8,5 | 7 | - | 8 | 47 |  | | 54,94 € | | | K0971.16121040 | 16 | M12x1,75 | 20,9 | 40,5 | 28 | 9,5 | 8 | - | 10 | 63 | | | 54,94 € | | | K0971.16121049 | 16 | M12x1,75 | 20,9 | 50 | 37,5 | 18 | 17,5 | - | 10 | 75 | | | 54,94 € | | | K0971.16161055 | 16 | M16x2 | 20,9 | 58,5 | 43,5 | 24 | 23,5 | - | 10 | 100 | | | 54,94 € | |
