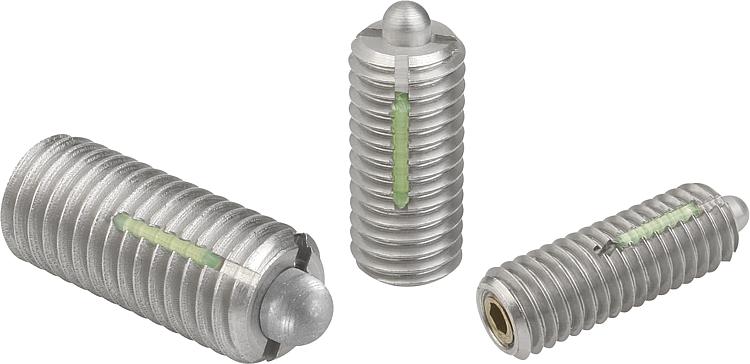

K0329Pressori a molla con esagono incassato e puntale, acciaio inox,... |
Indietro |
|
|
DescrizioneMateriale:Corpo 1.4305.
Puntale 1.4034.
Molla 1.4310.
Frenafiletto in nylon. Versione:Superficie non trattata.

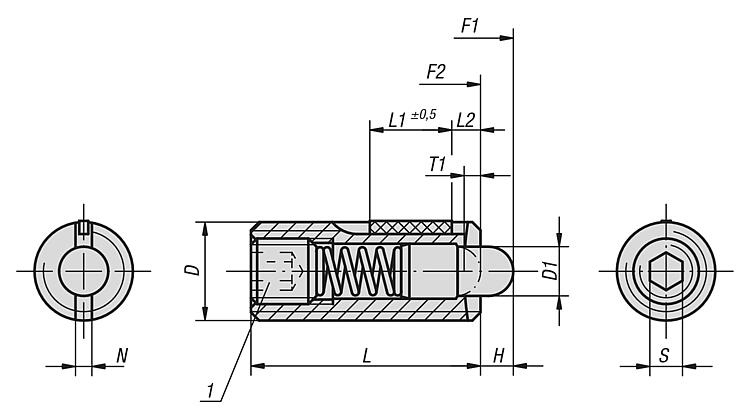

Puntale temprato.Nota disegno:L2 = ca. due passi di filettatura
1) Perno filettato incollato DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Pressori a molla con esagono incassato e puntale, acciaio inox, forza elastica standard, con frenafiletto |
Maggiori informazioni |
Selezione/filtro articoli |
|
N. ordine
| D | D1 | H | L | L1 | T1 | N | S | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | Coppia di
serraggio
ca. Nm | Coppia di svitamento
ca. Nm | N. ordine
Chiave di
assemblaggio | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0329.05 | M5 | 2,4 | 2,3 | 18 | 7 | 0,8 | 0,8 | 1,5 | 5 | 17 | 0,12 | 0,08 | K0317.905 | |  | 5,09 € | | | K0329.06 | M6 | 2,7 | 2,5 | 20 | 7 | 1 | 1 | 2 | 6 | 17 | 0,45 | 0,22 | K0317.906 | | | 5,09 € | | | K0329.08 | M8 | 3,5 | 3 | 22 | 8 | 1,4 | 1,2 | 2,5 | 7 | 29 | 1,05 | 0,37 | K0317.908 | | | 5,69 € | | | K0329.10 | M10 | 4 | 3 | 22 | 9 | 1,4 | 1,6 | 3 | 8 | 31 | 1,3 | 0,6 | K0317.910 | | | 6,59 € | | | K0329.12 | M12 | 6 | 4 | 28 | 10 | 2 | 2 | 4 | 10 | 47 | 2 | 1,3 | K0317.912 | | | 9,51 € | | | K0329.16 | M16 | 7,5 | 5 | 32 | 14 | 2,5 | 2,5 | 5 | 38 | 85 | 3,9 | 3 | K0317.916 | | | 14,91 € | |
|
Pressori a molla con esagono incassato e puntale, acciaio inox, forza elastica potenziata, con frenafiletto |
Maggiori informazioni |
Selezione/filtro articoli |
|
N. ordine
| D | D1 | H | L | L1 | T1 | N | S | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | Coppia di
serraggio
ca. Nm | Coppia di svitamento
ca. Nm | N. ordine
Chiave di
assemblaggio | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0329.205 | M5 | 2,4 | 2,3 | 18 | 7 | 0,8 | 0,8 | 1,5 | 9 | 26 | 0,12 | 0,08 | K0317.905 | | | 5,25 € | | | K0329.206 | M6 | 2,7 | 2,5 | 20 | 7 | 1 | 1 | 2 | 11 | 35 | 0,45 | 0,22 | K0317.906 | | | 5,25 € | | | K0329.208 | M8 | 3,5 | 3 | 22 | 8 | 1,4 | 1,2 | 2,5 | 15 | 48 | 1,05 | 0,37 | K0317.908 | | | 6,05 € | | | K0329.210 | M10 | 4 | 3 | 22 | 9 | 1,4 | 1,6 | 3 | 15 | 58 | 1,3 | 0,6 | K0317.910 | | | 7,01 € | | | K0329.212 | M12 | 6 | 4 | 28 | 10 | 2 | 2 | 4 | 19 | 74 | 2 | 1,3 | K0317.912 | | | 9,97 € | |
|
