K0374Pressori laterali a molla in acciaio, sfere in plastica, acciaio... |
Indietro |
|
|
DescrizioneMateriale:Corpo in acciaio automatico.
Sfera in acciaio o acciaio inox, temprato o POM.
Molla in acciaio inox o plastica.Versione:Corpo brunito.
Sfera non trattata.Nota:Il pressore laterale deve essere inserito nel foro almeno per la lunghezza L3. Serve per il posizionamento e l'inserimento dei pezzi piccoli nei dispositivi. Se si prevede una lavorazione meccanica del pezzo, può essere necessario sostenerlo con altri sistemi di fissaggio supplementari. Durante lo stoccaggio dei dispositivi, assicurarsi che la molla di plastica non sia sotto carico.
La forza della molla è espressa con un valore medio statistico.Nota disegno:Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | D | D1 | H | L | L2 | L3 | B | Foro di
alloggiamento
H8 | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|

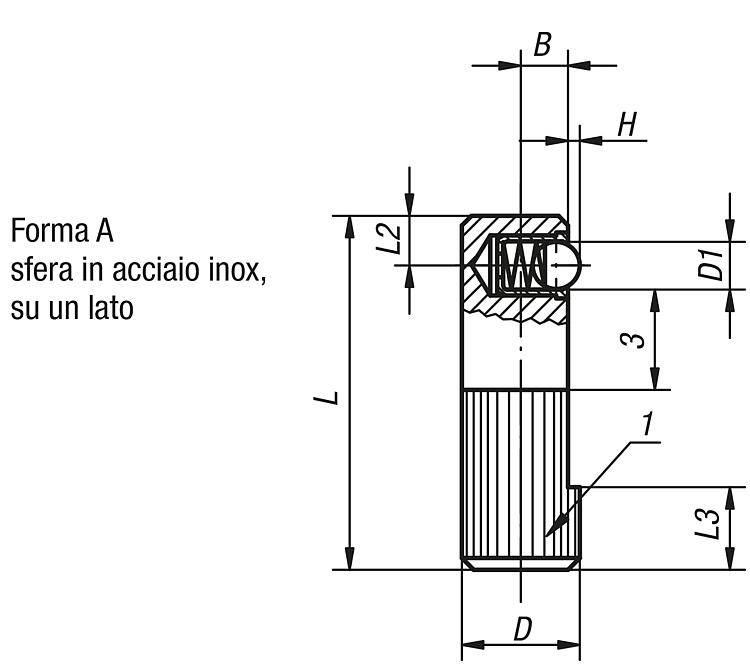

| K0374.008 | A | 8 | 3 | 0,7 | 25 | 3,6 | 6 | 3,2 | 8 | 2,5 | 6,5 |  | | 7,00 € | | | K0374.010 | A | 10 | 4 | 1,0 | 30 | 4,2 | 7 | 4 | 10 | 4,5 | 9 | | | 7,09 € | | | K0374.012 | A | 12 | 5 | 1,5 | 35 | 4,8 | 9 | 5 | 12 | 6,5 | 13 | | | 7,18 € | | | K0374.014 | A | 14 | 6,5 | 1,8 | 40 | 5,8 | 10 | 5,4 | 14 | 8 | 18 | | | 7,67 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | D | D1 | H | L | L2 | L3 | B | Foro di
alloggiamento
H8 | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0374.108 | B | 8 | 3 | 0,7 | 25 | 3,6 | 6 | 3,2 | 8 | 2,5 | 6,5 | | | 7,14 € | | | K0374.110 | B | 10 | 4 | 1,0 | 30 | 4,2 | 7 | 4 | 10 | 4,5 | 9 | | | 7,28 € | | | K0374.112 | B | 12 | 5 | 1,5 | 35 | 4,8 | 9 | 5 | 12 | 6,5 | 13 | | | 7,41 € | | | K0374.114 | B | 14 | 6,5 | 1,8 | 40 | 5,8 | 10 | 5,4 | 14 | 8 | 18 | | | 7,90 € | |
|
|
|
