DescrizioneMateriale:Corpo in acciaio da bonifica.Versione:Corpo trattato termicamente e brunito.

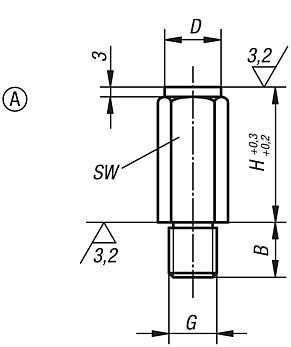

Superfici di appoggio cementate.Nota:I piedini di posizionamento servono per sostenere i pezzi non lavorati e lavorati. Inoltre, fungono da battute e pressori nella fabbricazione di utensili e di attrezzature.Nota disegno:Forma A: superficie piana temprata
Forma B: superficie piana liscia e temprata
Forma C: superficie sferica temprata
Forma D: superficie zigrinata trattata termicamente DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | B | D | G | H | SW | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0299.106010 | A | 11 | 10 | M6 | 10 | 10 |  | | 3,47 € | | | K0299.106020 | A | 11 | 10 | M6 | 20 | 10 | | | 3,00 € | | | K0299.108010 | A | 13 | 13 | M8 | 10 | 13 | | | 4,29 € | | | K0299.108015 | A | 13 | 13 | M8 | 15 | 13 | | | 3,92 € | | | K0299.108030 | A | 13 | 13 | M8 | 30 | 13 | | | 4,91 € | | | K0299.110010 | A | 16 | 17 | M10 | 10 | 17 | | | 4,57 € | | | K0299.110020 | A | 16 | 17 | M10 | 20 | 17 | | | 3,53 € | | | K0299.110040 | A | 16 | 17 | M10 | 40 | 17 | | | 3,34 € | | | K0299.112010 | A | 20 | 19 | M12 | 10 | 19 | | | 5,84 € | | | K0299.112025 | A | 20 | 19 | M12 | 25 | 19 | | | 6,31 € | | | K0299.112050 | A | 20 | 19 | M12 | 50 | 19 | | | 5,07 € | | | K0299.116015 | A | 24 | 27 | M16 | 15 | 27 | | | 6,42 € | | | K0299.116030 | A | 24 | 27 | M16 | 30 | 27 | | | 15,00 € | | | K0299.116060 | A | 24 | 27 | M16 | 60 | 27 | | | 14,31 € | | | K0299.120040 | A | 29 | 32 | M20 | 40 | 32 | | | 19,53 € | | | K0299.120080 | A | 29 | 32 | M20 | 80 | 32 | | | 24,77 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | B | D | G | H | SW | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0299.206010 | B | 11 | 10 | M6 | 10 | 10 | | | 8,46 € | | | K0299.206020 | B | 11 | 10 | M6 | 20 | 10 | | | 9,45 € | | | K0299.208010 | B | 13 | 13 | M8 | 10 | 13 | | | 10,40 € | | | K0299.208015 | B | 13 | 13 | M8 | 15 | 13 | | | 10,01 € | | | K0299.208030 | B | 13 | 13 | M8 | 30 | 13 | | | 9,47 € | | | K0299.210010 | B | 16 | 17 | M10 | 10 | 17 | | | 10,40 € | | | K0299.210020 | B | 16 | 17 | M10 | 20 | 17 | | | 10,86 € | | | K0299.210040 | B | 16 | 17 | M10 | 40 | 17 | | | 11,48 € | | | K0299.212010 | B | 20 | 19 | M12 | 10 | 19 | | | 13,47 € | | | K0299.212025 | B | 20 | 19 | M12 | 25 | 19 | | | 13,03 € | | | K0299.212050 | B | 20 | 19 | M12 | 50 | 19 | | | 13,81 € | | | K0299.216015 | B | 24 | 27 | M16 | 15 | 27 | | | 23,25 € | | | K0299.216030 | B | 24 | 27 | M16 | 30 | 27 | | | 24,56 € | | | K0299.216060 | B | 24 | 27 | M16 | 60 | 27 | | | 26,15 € | | | K0299.220040 | B | 29 | 32 | M20 | 40 | 32 | | | 31,42 € | | | K0299.220080 | B | 29 | 32 | M20 | 80 | 32 | | | 35,01 € | |
|
Selezione/filtro articoli |
|
N. ordine
| Forma | B | D | G | H | R | SW | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0299.306010 | C | 11 | 10 | M6 | 10 | 15 | 10 | | | 5,69 € | | | K0299.306020 | C | 11 | 10 | M6 | 20 | 15 | 10 | | | 6,42 € | | | K0299.308010 | C | 13 | 13 | M8 | 10 | 20 | 13 | | | 7,11 € | | | K0299.308015 | C | 13 | 13 | M8 | 15 | 20 | 13 | | | 10,10 € | | | K0299.308030 | C | 13 | 13 | M8 | 30 | 20 | 13 | | | 8,47 € | | | K0299.310010 | C | 16 | 17 | M10 | 10 | 30 | 17 | | | 8,58 € | | | K0299.310020 | C | 16 | 17 | M10 | 20 | 30 | 17 | | | 10,76 € | | | K0299.310040 | C | 16 | 17 | M10 | 40 | 30 | 17 | | | 11,13 € | | | K0299.312010 | C | 20 | 19 | M12 | 10 | 40 | 19 | | | 9,05 € | | | K0299.312025 | C | 20 | 19 | M12 | 25 | 35 | 19 | | | 13,90 € | | | K0299.312050 | C | 20 | 19 | M12 | 50 | 35 | 19 | | | 14,91 € | | | K0299.316015 | C | 24 | 27 | M16 | 15 | 50 | 27 | | | 30,20 € | | | K0299.316030 | C | 24 | 27 | M16 | 30 | 50 | 27 | | | 24,07 € | | | K0299.316060 | C | 24 | 27 | M16 | 60 | 50 | 27 | | | 32,41 € | | | K0299.320040 | C | 29 | 32 | M20 | 40 | 60 | 32 | | | 55,22 € | | | K0299.320080 | C | 29 | 32 | M20 | 80 | 60 | 32 | | | 42,82 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | B | D | G | H | SW | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0299.406010 | D | 11 | 10 | M6 | 10 | 10 | | | 11,04 € | | | K0299.406020 | D | 11 | 10 | M6 | 20 | 10 | | | 11,65 € | | | K0299.408015 | D | 13 | 13 | M8 | 15 | 13 | | | 11,56 € | | | K0299.408030 | D | 13 | 13 | M8 | 30 | 13 | | | 11,87 € | | | K0299.410020 | D | 16 | 17 | M10 | 20 | 17 | | | 13,81 € | | | K0299.410040 | D | 16 | 17 | M10 | 40 | 17 | | | 14,23 € | | | K0299.412025 | D | 20 | 19 | M12 | 25 | 19 | | | 15,24 € | | | K0299.412050 | D | 20 | 19 | M12 | 50 | 19 | | | 15,77 € | | | K0299.416030 | D | 24 | 27 | M16 | 30 | 27 | | | 26,39 € | | | K0299.416060 | D | 24 | 27 | M16 | 60 | 27 | | | 31,60 € | | | K0299.420040 | D | 29 | 32 | M20 | 40 | 32 | | | 32,27 € | | | K0299.420080 | D | 29 | 32 | M20 | 80 | 32 | | | 40,78 € | |
|
