K1490Ganascia per unità di staffaggio regolabile |
Indietro |
|
|
DescrizioneMateriale:Acciaio da cementazione.Versione:nitrurato e brunito.Nota:Con queste ganasce l'intervallo di serraggio dell'unità di staffaggio regolabile può essere aumentato. DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

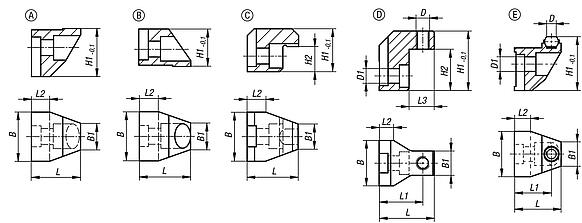

Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | Versione 1 | B
| B1 | H1 | L | L2 | CAD | Acc. | Prezzo | Ordinare |
|---|

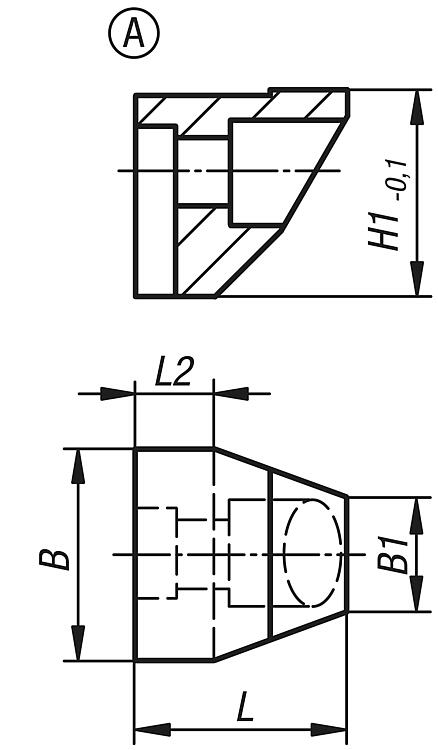

| K1490.90000 | A | Ganascia per morsa standard in basso | 28 | 15 | 26,8 | 28 | 10 |  | | 61,16 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Versione 1 | B
| B1 | H
Intervallo di serraggio
| H1 | L | L2 | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1490.90012 | B | Ganascia per morsa standard in alto | 28 | 15 | 0-12 | 21 | 29,5 | 11,5 | | | 60,27 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Versione 1 | B
| B1 | H
Intervallo di serraggio
| H1 | H2 | L | L2 | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1490.90416 | C | Ganascia per morsa intercambiabile in alto | 28 | 15 | 4-16 | 24,5 | 3,5 | 29,5 | 11,5 | | | 106,74 € | | | K1490.91527 | C | Ganascia per morsa intercambiabile in alto | 28 | 15 | 15-27 | 24,5 | 14,5 | 29,5 | 11,5 | | | 106,74 € | | | K1490.92638 | C | Ganascia per morsa intercambiabile in alto | 28 | 15 | 26-38 | 35,5 | 25,5 | 29,5 | 11,5 | | | 125,43 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Versione 1 | B | B1 | D
| D1 | H1 | H2 | L | L1 | L2 | L3 | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1490.90029 | D | ganascia per morsa superiore | 28 | 15 | M8 | 9 | 29,5 | 16,5 | 31,5 | 24,5 | 8 | 16 | | | 108,34 € | | | K1490.90040 | D | ganascia per morsa superiore | 28 | 15 | M8 | 9 | 40,5 | 27,5 | 31,5 | 24,5 | 8 | 16 | | | 126,19 € | |
|
Selezione/filtro articoli |
|
| Forma | N. ordine | Versione 1 | B | B1 | D
| D1 | H1 | L | L1 | L2 | CAD | Acc. | Prezzo | Ordinare |
|---|

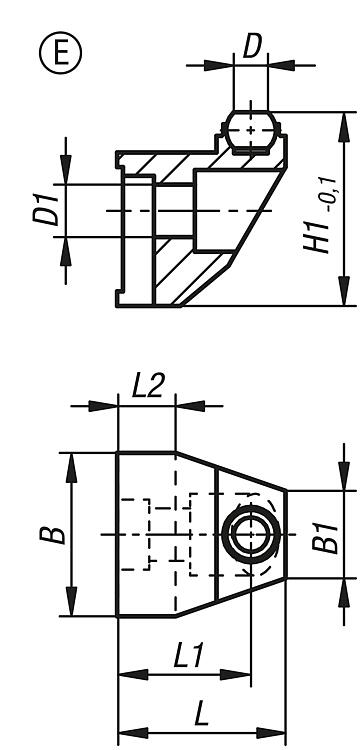

| E | K1490.910000 | ganascia per morsa inferiore | 28 | 15 | 5,8 | 9 | 32,8 | 30 | 23 | 10 | | | 127,38 € | |
|
