K2049Morsetti eccentrici in acciaio con leva di serraggio |
Indietro |
|
|
DescrizioneMateriale:Acciaio da bonifica.Versione:brunito.Nota:La dimensione A si riferisce alla distanza dal pezzo al centro della filettatura (vite di serraggio).
Per ridurre al minimo i graffi sul pezzo, si consiglia di utilizzare la forma B con piastra di serraggio.
Grazie alla sua forma esagonale, la leva di serraggio può essere montata con incrementi di 60°. L´utilizzatore puó allinearla secondo le proprie esigenze.Vantaggi:- Design compatto
- Serraggio facile e veloce dei componenti

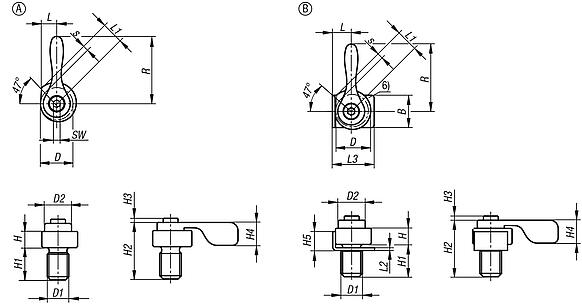

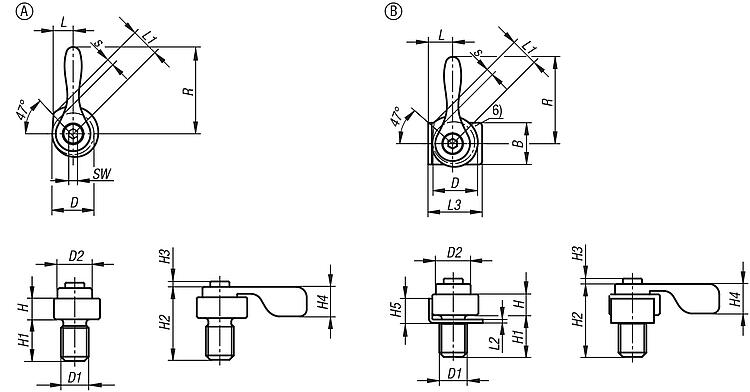

- Serraggio senza attrezzi tramite leva di serraggioAccessori:Piastra di serraggio K2050.Nota disegno:(1) vite di serraggio
(2) rondella elastica
(3) leva di serraggio
(4) chiave esagonale
(5) morsetto eccentrico
(6) piastra di serraggio DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|

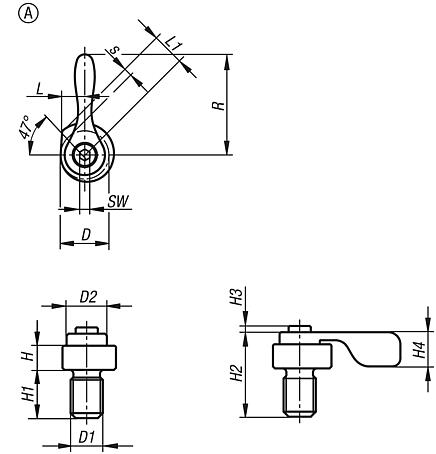

| N. ordine | Forma | Tipo
di stampo | A | D | D1 | D2 | H | H1 | H2 | H3 | H4 | CAD | Acc. | Prezzo | Ordinare |
|---|
| K2049.080 | A | - | 7,1 | 12 | M8 | 10 | 6 | 12 | 9 | 1,5 | 8,5 |  | | 29,10 € | | | K2049.100 | A | - | 8,3 | 14 | M10 | 12 | 7 | 15 | 11 | 1,8 | 10 | | | 29,90 € | | | K2049.120 | A | - | 9,5 | 16 | M12 | 14 | 8 | 18 | 13 | 2,2 | 12 | | | 30,70 € | |
| N. ordine | Forma | L | L1 | R | Corsa
S | SW | Forza di
bloccaggio
kN | Coppia di serraggio
consigliata
Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| K2049.080 | A | 6 | 8,2 | 25 | 2,2 | 2,5 | 0,3 | 1,2 | | | 29,10 € | | | K2049.100 | A | 7 | 9,5 | 30 | 2,5 | 3 | 0,5 | 3 | | | 29,90 € | | | K2049.120 | A | 8 | 10,9 | 40 | 2,9 | 5,5 | 0,7 | 6 | | | 30,70 € | |
|
Selezione/filtro articoli |
|

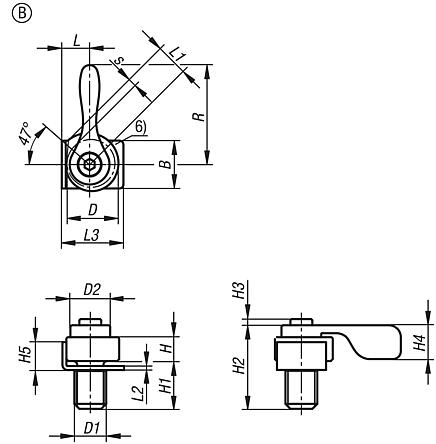

| N. ordine | Forma | Tipo
di stampo | A | B | D | D1 | D2 | H | H1 | H2 | H3 | H4 | H5 | CAD | Acc. | Prezzo | Ordinare |
|---|
| K2049.081 | B | - | 7,1 | 12 | 12 | M8 | 10 | 6 | 12 | 9 | 1,5 | 8,5 | 7 | | | 35,50 € | | | K2049.101 | B | - | 8,3 | 14 | 14 | M10 | 12 | 7 | 15 | 11 | 1,8 | 10 | 8 | | | 38,00 € | | | K2049.121 | B | - | 9,5 | 16 | 16 | M12 | 14 | 8 | 18 | 13 | 2,2 | 12 | 9 | | | 39,60 € | |
| N. ordine | Forma | L | L1 | L2 | L3 | R | Corsa
S | SW | Forza di
bloccaggio
kN | Coppia di serraggio
consigliata
Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| K2049.081 | B | 6 | 8,2 | 1 | 15,5 | 25 | 2,2 | 2,5 | 0,3 | 1,2 | | | 35,50 € | | | K2049.101 | B | 7 | 9,5 | 1 | 18 | 30 | 2,5 | 3 | 0,5 | 3 | | | 38,00 € | | | K2049.121 | B | 8 | 10,9 | 1 | 20 | 40 | 2,9 | 5,5 | 0,7 | 6 | | | 39,60 € | |
|
