K1745Morsetto a V con ganasce fisse |
Indietro |
|
|
DescrizioneDescrizione del prodotto:Grazie al principio di funzionamento che li contraddistingue, i morsetti a V sono adatti per i serraggi multipli.
Le superfici del cuneo consentono di raggiungere forze di serraggio notevoli.
Questi morsetti a V sono usati per il serraggio in una cave a T.
Ruotando la vite di serraggio il segmento di bloccaggio si sposta verso l'esterno e preme il pezzo contro le ganasce rigide del dispositivo di lavorazione.
Il foro oblungo integrato nel doppio cuneo consente di spostare i morsetti a V e di compensare le tolleranze.
Percorso di spostamento: M12 = ±1,0 mm, M16 = ±1,5 mm.Materiale:Doppio cuneo e segmenti di bloccaggio in acciaio da cementazione.Versione:Doppio cuneo e segmenti di bloccaggio, temprato, fosfatato.Nota:Con i due fori di avvitamento sulle superfici di serraggio si possono montare ulteriori listelli d'appoggio per ottenere una profondità di serraggio ottimale del pezzo.
La parte inferiore è rivestita di metallo duro. Questo aumenta il coefficiente di attrito.FornituraMorsetto a V.

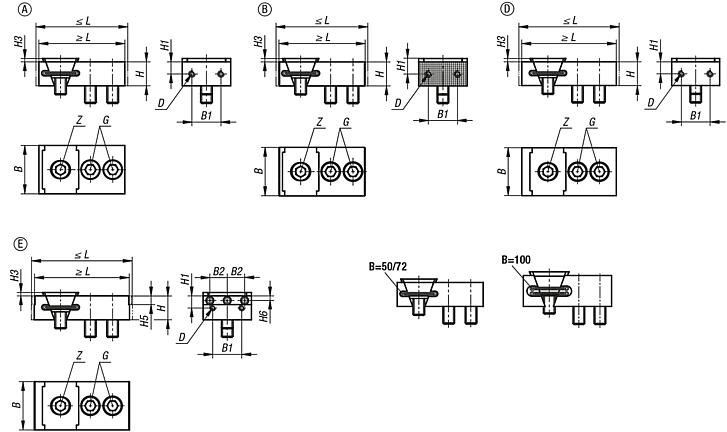

Viti di fissaggio.Nota disegno:Forma A: Superficie di contatto non trattata
Forma B: Superficie di contatto zigrinata
Forma D: con sovrametallo
Forma E: con pin di bloccaggio DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Filettatura
interna | G
Vite a testa
cilindrica DIN 912 | Z
Vite a testa
cilindrica DIN 912 | Forza di
bloccaggio
max. kN | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1745.0500112 | A | 88,5 | 94,5 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x30 | M12x25 | 30 | 85 |  | | 260,57 € | | | K1745.0720112 | A | 113,3 | 120,7 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M12X50 | M12X40 | 30 | 85 | | | 425,00 € | | | K1745.0720116 | A | 113,3 | 120,7 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M16x50 | M16X40 | 50 | 150 | | | 428,00 € | | | K1745.1000116 | A | 121,5 | 131,5 | 100 | 42,6 | 64 | 21,6 | 5 | M8 | M16x50 | M16X40 | 50 | 150 | | | 514,00 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Filettatura
interna | G
Vite a testa
cilindrica DIN 912 | Z
Vite a testa
cilindrica DIN 912 | Forza di
bloccaggio
max. kN | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1745.0500212 | B | 88,5 | 94,5 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x30 | M12x25 | 30 | 85 | | | 321,00 € | | | K1745.0720212 | B | 113,3 | 120,7 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M12X50 | M12X40 | 30 | 85 | | | 448,00 € | | | K1745.0720216 | B | 113,3 | 120,7 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M16x50 | M16X40 | 50 | 150 | | | 445,00 € | | | K1745.1000216 | B | 121,5 | 131,5 | 100 | 42,6 | 64 | 21,6 | 5 | M8 | M16x50 | M16X40 | 50 | 150 | | | 547,00 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Filettatura
interna | G
Vite a testa
cilindrica DIN 912 | Z
Vite a testa
cilindrica DIN 912 | Forza di
bloccaggio
max. kN | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1745.0500412 | D | 98,5 | 104,5 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x30 | M12x25 | 30 | 85 | | | 271,94 € | | | K1745.0720412 | D | 123,3 | 130,7 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M12X50 | M12X40 | 30 | 85 | | | 439,00 € | | | K1745.0720416 | D | 123,3 | 130,7 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M16x50 | M16X40 | 50 | 150 | | | 443,00 € | | | K1745.1000416 | D | 131,3 | 141,2 | 100 | 42,6 | 64 | 21,6 | 5 | M8 | M16x50 | M16X40 | 50 | 150 | | | 526,00 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | L
min. | L
max. | B
| H | B1 | B2 | H1 | H3 | H4 | H5 | H6 | D
Filettatura
interna | G
Vite a testa
cilindrica DIN 912 | Z
Vite a testa
cilindrica DIN 912 | Forza di
bloccaggio
max. kN | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1745.0500512 | E | 98 | 104 | 50 | 25 | 30 | 18 | 12,5 | 3,5 | 5 | 9 | 4,75 | M5 | M12x30 | M12x25 | 30 | 85 | | | 293,66 € | | | K1745.0720512 | E | 122,7 | 130,1 | 72 | 39,7 | 44 | 27 | 21,3 | 3,5 | - | 9 | 4,75 | M6 | M12X50 | M12X40 | 30 | 85 | | | 490,00 € | | | K1745.0720516 | E | 122,7 | 130,1 | 72 | 39,7 | 44 | 27 | 21,3 | 3,5 | - | 9 | 4,75 | M6 | M16x50 | M16X40 | 50 | 150 | | | 489,00 € | | | K1745.1000516 | E | 130,7 | 140,6 | 100 | 42,6 | 64 | 40 | 21,6 | 5 | - | 9 | 4,75 | M8 | M16x50 | M16X40 | 50 | 150 | | | 594,00 € | |
|
