Unidades lineares de alumínio quadrado

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos para conexão de tubos, conectores de perfis
    - Abraçadeiras para conexão de tubos
      - Unidades lineares de alumínio quadrado

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Tubo de perfil de alumínio.
Elementos finais de alumínio.
Fuso de aço.Versão:Tubo de perfil anodizado natural.
Elementos finais anodizados em preto.Indicação:As unidades lineares são usadas para movimentos lineares e posicionamento. As lâminas são movidas por meio de um fuso roscado. Esse movimento pode ser realizado manualmente, usando um volante, ou por meio de um acionamento elétrico. As corrediças são guiadas em trilhos de perfil sem folga.Faixa de temperatura:0 °C até +60 °C

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2355 Unidades lineares de alumínio quadrado

187 kB

TH-fuer-Lineareinheit-quadratisch-29104-K2355_PT

80,6 kB

Desenhos (visão geral)

Unidades lineares de alumínio quadrado, forma A

mais informações

Desenhos

Unidades lineares de alumínio quadrado, forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	B	B1	B2	B3	D	D1	D2	D3	H	H1	Curso S	L	L1	L2	Fuso	Tipo EV	Preço
K2355.030X300	A	Placa de montagem em um lado	30	21	56	42	22	M04x25	8	M6	20	7	204	300	25	18	Tr 14x3	30	sob consulta
K2355.030X500	A	Placa de montagem em um lado	30	21	56	42	22	M04x25	8	M6	20	7	404	500	25	18	Tr 14x3	30	sob consulta
K2355.030X800	A	Placa de montagem em um lado	30	21	56	42	22	M04x25	8	M6	20	7	704	800	25	18	Tr 14x3	30	sob consulta
K2355.040X1000	A	Placa de montagem em um lado	40	29	68	54	28	M05x30	10	M6	26	8	885	1000	28	22	Tr18x4	40	sob consulta
K2355.040X300	A	Placa de montagem em um lado	40	29	68	54	28	M05x30	10	M6	26	8	185	300	28	22	Tr18x4	40	sob consulta
K2355.040X500	A	Placa de montagem em um lado	40	29	68	54	28	M05x30	10	M6	26	8	385	500	28	22	Tr18x4	40	sob consulta
K2355.040X800	A	Placa de montagem em um lado	40	29	68	54	28	M05x30	10	M6	26	8	685	800	28	22	Tr18x4	40	sob consulta
K2355.050X1000	A	Placa de montagem em um lado	50	38	85	67	35	M06x30	12	M8	33	10	860	1000	30	25	Tr 20x4	50	sob consulta
K2355.050X500	A	Placa de montagem em um lado	50	38	85	67	35	M06x30	12	M8	33	10	360	500	30	25	Tr 20x4	50	sob consulta
K2355.050X800	A	Placa de montagem em um lado	50	38	85	67	35	M06x30	12	M8	33	10	660	800	30	25	Tr 20x4	50	sob consulta

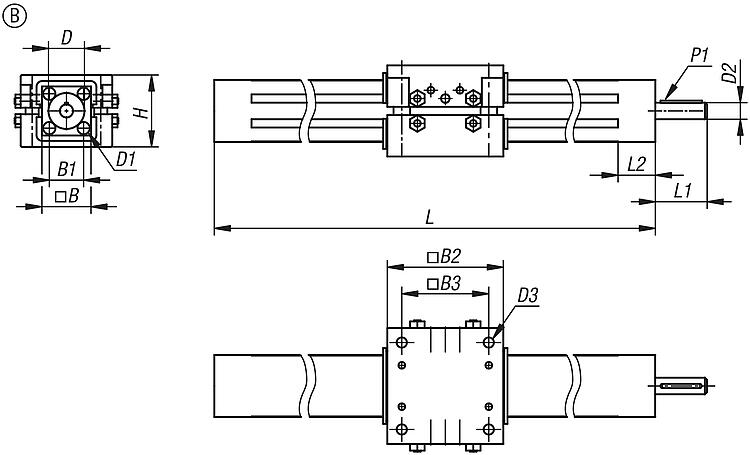

Unidades lineares de alumínio quadrado, forma B

mais informações

Desenhos

Unidades lineares de alumínio quadrado, forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	B	B1	B2	B3	D	D1	D2	D3	H	H1	Curso S	L	L1	L2	Fuso	Tipo EV	Preço
K2355.130X300	B	Placa de montagem em ambos os lados	30	21	56	42	22	M04x25	8	M6	44	7	204	300	25	18	Tr 14x3	30	sob consulta
K2355.130X500	B	Placa de montagem em ambos os lados	30	21	56	42	22	M04x25	8	M6	44	7	404	500	25	18	Tr 14x3	30	sob consulta
K2355.130X800	B	Placa de montagem em ambos os lados	30	21	56	42	22	M04x25	8	M6	44	7	704	800	25	18	Tr 14x3	30	sob consulta
K2355.140X1000	B	Placa de montagem em ambos os lados	40	29	68	54	28	M05x30	10	M6	56	8	885	1000	28	22	Tr18x4	40	sob consulta
K2355.140X300	B	Placa de montagem em ambos os lados	40	29	68	54	28	M05x30	10	M6	56	8	185	300	28	22	Tr18x4	40	sob consulta
K2355.140X500	B	Placa de montagem em ambos os lados	40	29	68	54	28	M05x30	10	M6	56	8	385	500	28	22	Tr18x4	40	sob consulta
K2355.140X800	B	Placa de montagem em ambos os lados	40	29	68	54	28	M05x30	10	M6	56	8	685	800	28	22	Tr18x4	40	sob consulta
K2355.150X1000	B	Placa de montagem em ambos os lados	50	38	85	67	35	M06x30	12	M8	70	10	860	1000	30	25	Tr 20x4	50	sob consulta
K2355.150X500	B	Placa de montagem em ambos os lados	50	38	85	67	35	M06x30	12	M8	70	10	360	500	30	25	Tr 20x4	50	sob consulta
K2355.150X800	B	Placa de montagem em ambos os lados	50	38	85	67	35	M06x30	12	M8	70	10	660	800	30	25	Tr 20x4	50	sob consulta
