Sauterelle à levier vertical avec embase horizontale et broche...

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Sauterelles
    - Sauterelle à levier vertical avec embase horizontale et broche de pression fixe

Description de l'article/illustrations du produit

DescriptionMatière :Acier.Finition :Zingué et passivé.
Broche de pression et écrous phosphatés.
Poignée plastique résistante à l'huile.Nota :Pour le modèle K1438.00800, la patin en néoprène est compris dans la livraison.Accessoires :K0688
K0689
K0690
K0101
K1442
K0102
K0103
K1443
K0104
K0106
K1431

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1438 Sauterelle à levier vertical avec embase horizontale et broche de pression fixe

358 kB

Informations techniques pour sauterelle

1,7 MB

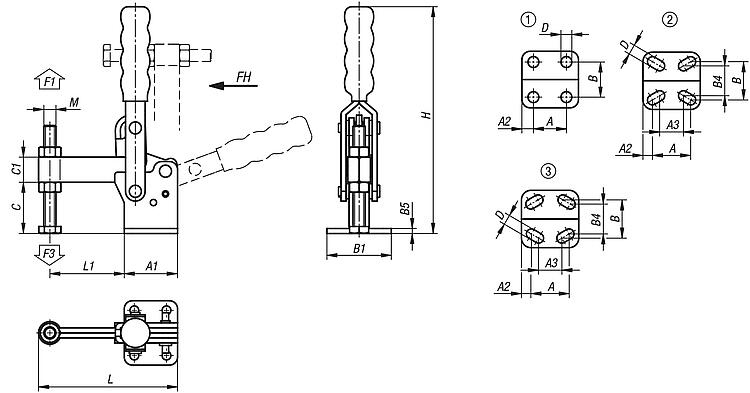

Dessins

Sélection/filtre d'articles

Référence	Gabarit de perçage	Angle d'ouverture du bras de fixation	Angle d'ouverture de la poignée	Force FH N	Force de retenue F1 N	Force de serrage F3 N	Prix
K1438.00800	2	96°	69°	50	800	600	Sur demande
K1438.01500	3	108°	70°	100	1500	1000	Sur demande
K1438.02400	1	90°	70°	150	2400	1200	Sur demande
K1438.03400	1	90°	70°	200	3400	1600	Sur demande
K1438.04400	1	90°	70°	250	4400	1600	Sur demande
K1438.05400	1	100°	50°	280	5400	1800	Sur demande

Référence	A	A1	A2	A3	B	B1	B4	B5	C	C1	D	H	L	L1	M	Prix
K1438.00800	16	29	6,5	14	24	34	17,5	2,5	21,8	10,5	4,8	97	66,7	31,5	M5x35	Sur demande
K1438.01500	19	35	8	12,7	27	42	25	3	29	13	5,5	135	75,7	35	M6x50	Sur demande
K1438.02400	19	35	8	-	32	47	-	3	32	17,5	7,1	178	87,7	45,5	M08x65	Sur demande
K1438.03400	32	50	9	-	45	64	-	4	42	22	8,3	218	124,3	65	M10x80	Sur demande
K1438.04400	32	53	10	-	45	64	-	5	51	25	8,7	226	138,3	74	M12x100	Sur demande
K1438.05400	50,8	76,2	12,7	-	69,8	95,2	-	8	82,1	31,8	12,3	303	197,5	107,8	M16x150	Sur demande
