K0660

Sauterelle à levier horizontal avec verrouillage de sécurité...

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Sauterelles

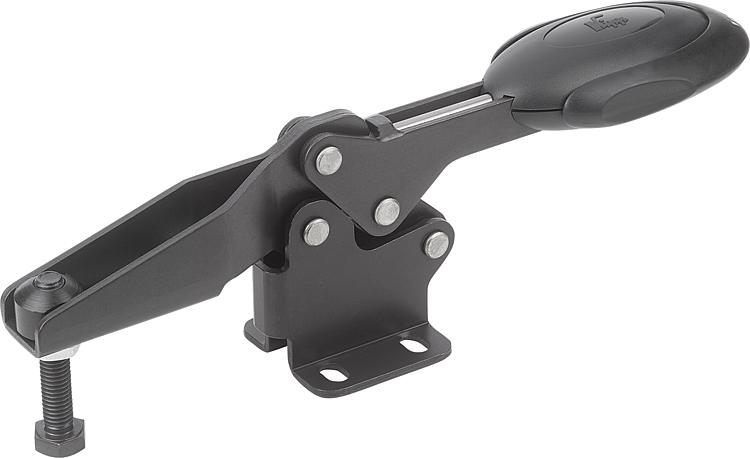

    - Sauterelle à levier horizontal avec verrouillage de sécurité avec embase horizontale et broche de pression réglable

Description de l'article/illustrations du produit

DescriptionMatière :Acier.
Poignée en polyamide.
Étrier de déverrouillage en TPE.Finition :Nitrocarburé et oxydé noir.
Poignée bleue, noire ou rouge.Nota :Douilles de haute qualité, sans entretien. Application d’une force constante et durable à l’ouverture et à la fermeture. Le bras de serrage avec profil en U permet d’atteindre une stabilité optimale. Système de verrouillage automatique de sécurité intégré.Sur demande :Autres coloris de poignées.Accessoires :K0106
K0098
K0383
K0388
K0390
K0391
K0392
K0393

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0660 Sauterelle à levier horizontal avec verrouillage de sécurité avec embase horizontale et broche de pression réglable

557 kB

Informations techniques pour sauterelle avec verrouillage de sécurité

575 kB

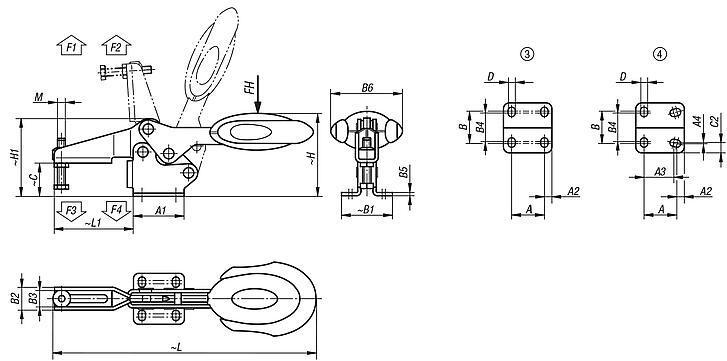

Dessins

Sélection/filtre d'articles

Référence	Couleur des composants	Gabarit de perçage	Angle d'ouverture du bras de fixation	Angle d'ouverture de la poignée	Force FH N	Force de retenue F1 N	Force de retenue F2 N	Force de serrage F3 N	Force de serrage F4 N	Référence Equerre de fixation	Prix
K0660.006101	bleu outremer RAL 5002	3	86°	67°	160	1350	1900	720	1200	K0098.04	Sur demande
K0660.008101	bleu outremer RAL 5002	3	86°	67°	200	2000	2800	830	1400	K0098.04	Sur demande
K0660.010101	bleu outremer RAL 5002	3	90°	71°	250	2200	4500	1200	2800	K0098.06	Sur demande
K0660.012101	bleu outremer RAL 5002	4	88°	68°	280	2400	5500	1000	2800	K0098.06	Sur demande
K0660.006100	gris foncé RAL 7021	3	86°	67°	160	1350	1900	720	1200	K0098.04	Sur demande
K0660.008100	gris foncé RAL 7021	3	86°	67°	200	2000	2800	830	1400	K0098.04	Sur demande
K0660.010100	gris foncé RAL 7021	3	90°	71°	250	2200	4500	1200	2800	K0098.06	Sur demande
K0660.012100	gris foncé RAL 7021	4	88°	68°	280	2400	5500	1000	2800	K0098.06	Sur demande
K0660.006103	rouge traffic RAL 3020	3	86°	67°	160	1350	1900	720	1200	K0098.04	Sur demande
K0660.008103	rouge traffic RAL 3020	3	86°	67°	200	2000	2800	830	1400	K0098.04	Sur demande
K0660.010103	rouge traffic RAL 3020	3	90°	71°	250	2200	4500	1200	2800	K0098.06	Sur demande
K0660.012103	rouge traffic RAL 3020	4	88°	68°	280	2400	5500	1000	2800	K0098.06	Sur demande

Référence	Couleur des composants	M	A	A1	A2	A3	A4	B	B1	B2	B3	B4	B5	B6	C	C2	D	H	H1	L	L1	Prix
K0660.006101	bleu outremer RAL 5002	M6x35	26	39	6,5	-	-	28	39	17,5	12,5	23	2,5	53,4	25,4	-	5,5	63,7	59,6	193,3	60,5	Sur demande
K0660.008101	bleu outremer RAL 5002	M8x45	26	44	9	-	-	31	45	21	16	24	2,5	51,1	32,2	-	6,2	73,9	70,1	230,4	74,9	Sur demande
K0660.010101	bleu outremer RAL 5002	M10x55	41,5	59	8,5	-	-	43	59	26	19	39	3,5	56,5	40	-	8,8	94,8	88	286	103,9	Sur demande
K0660.012101	bleu outremer RAL 5002	M12x70	44	65	10	40	1	42	67	28	21	40	3,5	56,5	52,3	13,5	8,5	104,8	101,6	321,3	122	Sur demande
K0660.006100	gris foncé RAL 7021	M6x35	26	39	6,5	-	-	28	39	17,5	12,5	23	2,5	53,4	25,4	-	5,5	63,7	59,6	193,3	60,5	Sur demande
K0660.008100	gris foncé RAL 7021	M8x45	26	44	9	-	-	31	45	21	16	24	2,5	51,1	32,2	-	6,2	73,9	70,1	230,4	74,9	Sur demande
K0660.010100	gris foncé RAL 7021	M10x55	41,5	59	8,5	-	-	43	59	26	19	39	3,5	56,5	40	-	8,8	94,8	88	286	103,9	Sur demande
K0660.012100	gris foncé RAL 7021	M12x70	44	65	10	40	1	42	67	28	21	40	3,5	56,5	52,3	13,5	8,5	104,8	101,6	321,3	122	Sur demande
K0660.006103	rouge traffic RAL 3020	M6x35	26	39	6,5	-	-	28	39	17,5	12,5	23	2,5	53,4	25,4	-	5,5	63,7	59,6	193,3	60,5	Sur demande
K0660.008103	rouge traffic RAL 3020	M8x45	26	44	9	-	-	31	45	21	16	24	2,5	51,1	32,2	-	6,2	73,9	70,1	230,4	74,9	Sur demande
K0660.010103	rouge traffic RAL 3020	M10x55	41,5	59	8,5	-	-	43	59	26	19	39	3,5	56,5	40	-	8,8	94,8	88	286	103,9	Sur demande
K0660.012103	rouge traffic RAL 3020	M12x70	44	65	10	40	1	42	67	28	21	40	3,5	56,5	52,3	13,5	8,5	104,8	101,6	321,3	122	Sur demande
