Bouton strié

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Poignées, boutons
    - Bouton strié

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :

Poignée en thermoplastique, gris foncé.
Insert en laiton ou inox 1.4305.
Tige filetée en acier 5.8 ou inox 1.4305.

Finition :Acier zingué passivé bleu
Inox naturel.Sur demande :D’autres coloris.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0110 Bouton strié

232 kB

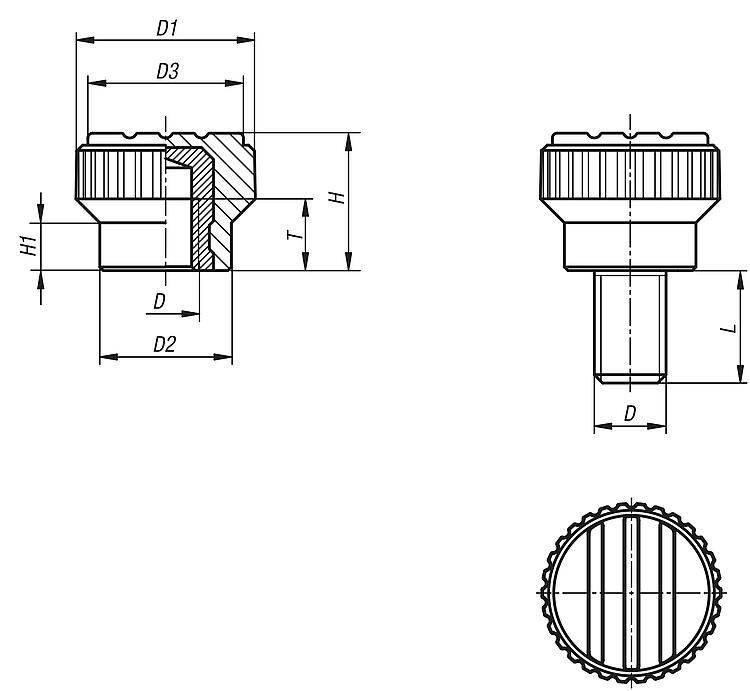

Dessins (aperçu complet)

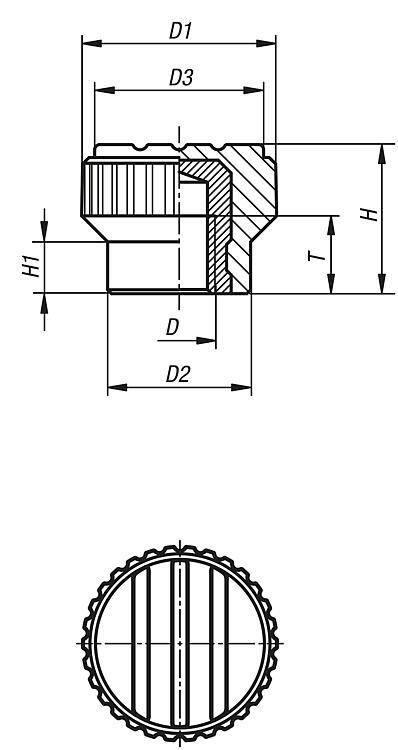

Bouton strié avec taraudage

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Type de filetage	Matière des composants	D	D1	D2	D3	H	H1	T	Prix
K0110.003	taraudage	laiton	M3	15	11	13	11,5	4,3	4,5	Sur demande
K0110.004	taraudage	laiton	M4	15	11	13	11,5	4,3	6	Sur demande
K0110.005	taraudage	laiton	M5	15	11	13	11,5	4,3	6	Sur demande
K0110.0003	taraudage	acier inoxydable	M3	15	11	13	11,5	4,3	4,5	Sur demande
K0110.0004	taraudage	acier inoxydable	M4	15	11	13	11,5	4,3	6	Sur demande
K0110.0005	taraudage	acier inoxydable	M5	15	11	13	11,5	4,3	6	Sur demande

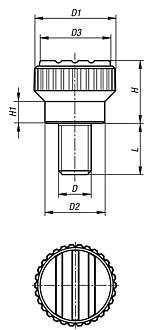

Bouton strié avec filetage

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Type de filetage	Matière des composants	D	D1	D2	D3	H	H1	L	Prix
K0110.003X8	filetage	acier	M3	15	11	13	11,5	4,3	8	Sur demande
K0110.003X10	filetage	acier	M3	15	11	13	11,5	4,3	10	Sur demande
K0110.003X12	filetage	acier	M3	15	11	13	11,5	4,3	12	Sur demande
K0110.003X15	filetage	acier	M3	15	11	13	11,5	4,3	15	Sur demande
K0110.004X8	filetage	acier	M4	15	11	13	11,5	4,3	8	Sur demande
K0110.004X10	filetage	acier	M4	15	11	13	11,5	4,3	10	Sur demande
K0110.004X12	filetage	acier	M4	15	11	13	11,5	4,3	12	Sur demande
K0110.004X15	filetage	acier	M4	15	11	13	11,5	4,3	15	Sur demande
K0110.005X10	filetage	acier	M5	15	11	13	11,5	4,3	10	Sur demande
K0110.005X12	filetage	acier	M5	15	11	13	11,5	4,3	12	Sur demande
K0110.005X15	filetage	acier	M5	15	11	13	11,5	4,3	15	Sur demande
K0110.005X20	filetage	acier	M5	15	11	13	11,5	4,3	20	Sur demande
K0110.006X10	filetage	acier	M6	15	11	13	11,5	4,3	10	Sur demande
K0110.006X15	filetage	acier	M6	15	11	13	11,5	4,3	15	Sur demande
K0110.006X20	filetage	acier	M6	15	11	13	11,5	4,3	20	Sur demande
K0110.006X25	filetage	acier	M6	15	11	13	11,5	4,3	25	Sur demande
K0110.0003X8	filetage	acier inoxydable	M3	15	11	13	11,5	4,3	8	Sur demande
K0110.0003X10	filetage	acier inoxydable	M3	15	11	13	11,5	4,3	10	Sur demande
K0110.0003X12	filetage	acier inoxydable	M3	15	11	13	11,5	4,3	12	Sur demande
K0110.0003X15	filetage	acier inoxydable	M3	15	11	13	11,5	4,3	15	Sur demande
K0110.0004X8	filetage	acier inoxydable	M4	15	11	13	11,5	4,3	8	Sur demande
K0110.0004X10	filetage	acier inoxydable	M4	15	11	13	11,5	4,3	10	Sur demande
K0110.0004X12	filetage	acier inoxydable	M4	15	11	13	11,5	4,3	12	Sur demande
K0110.0004X15	filetage	acier inoxydable	M4	15	11	13	11,5	4,3	15	Sur demande
K0110.0005X10	filetage	acier inoxydable	M5	15	11	13	11,5	4,3	10	Sur demande
K0110.0005X12	filetage	acier inoxydable	M5	15	11	13	11,5	4,3	12	Sur demande
K0110.0005X15	filetage	acier inoxydable	M5	15	11	13	11,5	4,3	15	Sur demande
K0110.0005X20	filetage	acier inoxydable	M5	15	11	13	11,5	4,3	20	Sur demande
K0110.0006X10	filetage	acier inoxydable	M6	15	11	13	11,5	4,3	10	Sur demande
K0110.0006X15	filetage	acier inoxydable	M6	15	11	13	11,5	4,3	15	Sur demande
K0110.0006X20	filetage	acier inoxydable	M6	15	11	13	11,5	4,3	20	Sur demande
K0110.0006X25	filetage	acier inoxydable	M6	15	11	13	11,5	4,3	25	Sur demande
