Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Thermoplastique renforcé de fibre de verre.
Douille taraudée laiton.
Tige filetée acier.Finition :Poignée noire.
Tige filetée zinguée.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1089 Écrous croisillons

155 kB

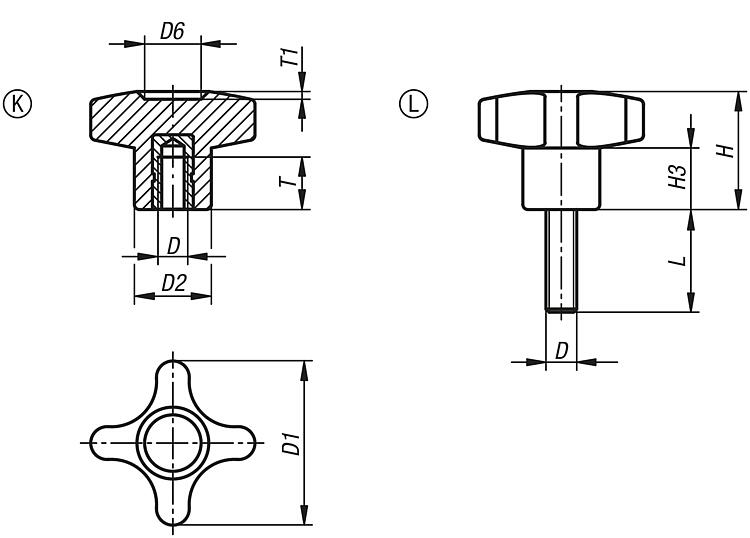

Dessins (aperçu complet)

Écrous croisillons avec taraudage

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	D	D1	D2	D6	H	H3	T	P1	Prix
K1089.23205	K	M5	32	15	11	23	12	14	1,5	Sur demande
K1089.23206	K	M6	32	15	11	23	12	14	1,5	Sur demande
K1089.24008	K	M8	40	16	13	24,5	12,5	14	1,5	Sur demande
K1089.25010	K	M10	50	20	14	29	15	14	2	Sur demande
K1089.26012	K	M12	60	24	18	34	18,5	18	2	Sur demande

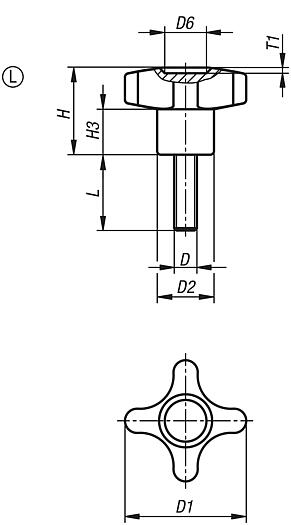

Écrous croisillons avec filetage

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	D	D1	D2	D6	H	H3	P1	L	Prix
K1089.43205X16	L	M5	32	15	11	23	11	1,5	16	Sur demande
K1089.43205X20	L	M5	32	15	11	23	11	1,5	20	Sur demande
K1089.43206X16	L	M6	32	15	11	23	11	1,5	16	Sur demande
K1089.43206X20	L	M6	32	15	11	23	11	1,5	20	Sur demande
K1089.43206X30	L	M6	32	15	11	23	11	1,5	30	Sur demande
K1089.43208X16	L	M8	32	15	11	23	11	1,5	16	Sur demande
K1089.43208X20	L	M8	32	15	11	23	11	1,5	20	Sur demande
K1089.43208X30	L	M8	32	15	11	23	11	1,5	30	Sur demande
K1089.43208X40	L	M8	32	15	11	23	11	1,5	40	Sur demande
K1089.44006X20	L	M6	40	15,7	12	24,5	12,5	1	20	Sur demande
K1089.44006X30	L	M6	40	15,7	12	24,5	12,5	1	30	Sur demande
K1089.44008X20	L	M8	40	15,7	12	24,5	12,5	1	20	Sur demande
K1089.44008X30	L	M8	40	15,7	12	24,5	12,5	1	30	Sur demande
K1089.44008X40	L	M8	40	15,7	12	24,5	12,5	1	40	Sur demande
K1089.44008X50	L	M8	40	15,7	12	24,5	12,5	1	50	Sur demande
K1089.45008X20	L	M8	50	20	14,5	29	15	1,5	20	Sur demande
K1089.45008X30	L	M8	50	20	14,5	29	15	1,5	30	Sur demande
K1089.45008X40	L	M8	50	20	14,5	29	15	1,5	40	Sur demande
K1089.45010X20	L	M10	50	20	14,5	29	15	1,5	20	Sur demande
K1089.45010X30	L	M10	50	20	14,5	29	15	1,5	30	Sur demande
K1089.45010X40	L	M10	50	20	14,5	29	15	1,5	40	Sur demande
K1089.45010X50	L	M10	50	20	14,5	29	15	1,5	50	Sur demande
K1089.46010X20	L	M10	60	24	18	34	18,5	1,5	20	Sur demande
K1089.46010X30	L	M10	60	24	18	34	18,5	1,5	30	Sur demande
K1089.46010X40	L	M10	60	24	18	34	18,5	1,5	40	Sur demande
K1089.46010X50	L	M10	60	24	18	34	18,5	1,5	50	Sur demande
K1089.46012X20	L	M12	60	24	18	34	18,5	1,5	20	Sur demande
K1089.46012X30	L	M12	60	24	18	34	18,5	1,5	30	Sur demande
K1089.46012X40	L	M12	60	24	18	34	18,5	1,5	40	Sur demande
K1089.46012X50	L	M12	60	24	18	34	18,5	1,5	50	Sur demande
