Stergrepen met borgkabel overeenkomstig DIN 6336, binnendraad,...

terug

Producten
- Bediendelen | Normelementen
  - Grepen, knoppen
    - Stergrepen met borgkabel overeenkomstig DIN 6336
      - Stergrepen met borgkabel overeenkomstig DIN 6336, binnendraad, vorm KS

Artikelbeschrijving/Productafbeeldingen

BeschrijvingGrondstof:Stergreep van Thermoplast, bus staal.
Borgkabel van buigzaam TPU.Uitvoering:Bus verzinkt en blauw gepassiveerd.Opmerking:Met de borgkabel kan de stergreep onverliesbaar op een object worden bevestigd.
De stergreep blijft in de directe nabijheid van het object.
Daardoor kan de montage/demontage van de stergreep vereenvoudigd en onverliesbaar worden uitgevoerd.Montage:Montage in niet gespannen toestand van de kabel uitvoeren.
Let op de in- en uitgeschroefde toestand.

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Technische gegevens K0155_KS Stergrepen met borgkabel overeenkomstig DIN 6336, binnendraad, vorm KS

333 kB

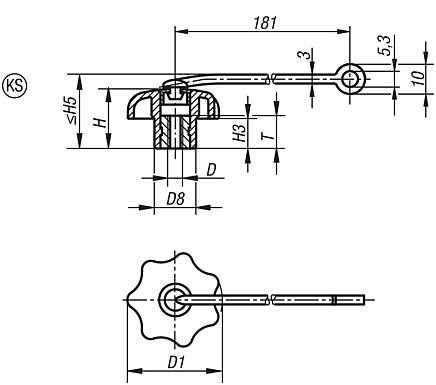

Tekeningen

Artikelkeuze/-filter

Bestelnummer	Vorm	Kleur deksel	D	D1	D8	H	H3	H5 max.	T
K0155.604	KS	zwart	M4	25	12	16	8	22	10
K0155.6045	KS	lichtgrijs RAL 7035	M4	25	12	16	8	22	10
K0155.6046	KS	verkeersrood RAL 3020	M4	25	12	16	8	22	10
K0155.6047	KS	koolzaadgeel RAL 1021	M4	25	12	16	8	22	10
K0155.605	KS	zwart	M5	25	12	16	8	22	10
K0155.6055	KS	lichtgrijs RAL 7035	M5	25	12	16	8	22	10
K0155.6056	KS	verkeersrood RAL 3020	M5	25	12	16	8	22	10
K0155.6057	KS	koolzaadgeel RAL 1021	M5	25	12	16	8	22	10
K0155.6061	KS	zwart	M6	25	12	16	8	22	10
K0155.60615	KS	lichtgrijs RAL 7035	M6	25	12	16	8	22	10
K0155.60616	KS	verkeersrood RAL 3020	M6	25	12	16	8	22	10
K0155.60617	KS	koolzaadgeel RAL 1021	M6	25	12	16	8	22	10
K0155.6051	KS	zwart	M5	32	14	20	10	26	10
K0155.60515	KS	lichtgrijs RAL 7035	M5	32	14	20	10	26	10
K0155.60516	KS	verkeersrood RAL 3020	M5	32	14	20	10	26	10
K0155.60517	KS	koolzaadgeel RAL 1021	M5	32	14	20	10	26	10
K0155.606	KS	zwart	M6	32	14	20	10	26	10
K0155.6065	KS	lichtgrijs RAL 7035	M6	32	14	20	10	26	10
K0155.6066	KS	verkeersrood RAL 3020	M6	32	14	20	10	26	10
K0155.6067	KS	koolzaadgeel RAL 1021	M6	32	14	20	10	26	10
K0155.608	KS	zwart	M8	40	18	25	13	31	14
K0155.6085	KS	lichtgrijs RAL 7035	M8	40	18	25	13	31	14
K0155.6086	KS	verkeersrood RAL 3020	M8	40	18	25	13	31	14
K0155.6087	KS	koolzaadgeel RAL 1021	M8	40	18	25	13	31	14
K0155.6101	KS	zwart	M10	40	18	25	13	31	14
K0155.61015	KS	lichtgrijs RAL 7035	M10	40	18	25	13	31	14
K0155.61016	KS	verkeersrood RAL 3020	M10	40	18	25	13	31	14
K0155.61017	KS	koolzaadgeel RAL 1021	M10	40	18	25	13	31	14
K0155.6081	KS	zwart	M8	50	22	32	17	38	14
K0155.60815	KS	lichtgrijs RAL 7035	M8	50	22	32	17	38	14
K0155.60816	KS	verkeersrood RAL 3020	M8	50	22	32	17	38	14
K0155.60817	KS	koolzaadgeel RAL 1021	M8	50	22	32	17	38	14
K0155.610	KS	zwart	M10	50	22	32	17	38	14
K0155.6105	KS	lichtgrijs RAL 7035	M10	50	22	32	17	38	14
K0155.6106	KS	verkeersrood RAL 3020	M10	50	22	32	17	38	14
K0155.6107	KS	koolzaadgeel RAL 1021	M10	50	22	32	17	38	14
K0155.6121	KS	zwart	M12	50	22	32	17	38	14
K0155.61215	KS	lichtgrijs RAL 7035	M12	50	22	32	17	38	14
K0155.61216	KS	verkeersrood RAL 3020	M12	50	22	32	17	38	14
K0155.61217	KS	koolzaadgeel RAL 1021	M12	50	22	32	17	38	14
K0155.6102	KS	zwart	M10	63	26	40	21	46	14
K0155.61025	KS	lichtgrijs RAL 7035	M10	63	26	40	21	46	14
K0155.61026	KS	verkeersrood RAL 3020	M10	63	26	40	21	46	14
K0155.61027	KS	koolzaadgeel RAL 1021	M10	63	26	40	21	46	14
K0155.612	KS	zwart	M12	63	26	40	21	46	14
K0155.6125	KS	lichtgrijs RAL 7035	M12	63	26	40	21	46	14
K0155.6126	KS	verkeersrood RAL 3020	M12	63	26	40	21	46	14
K0155.6127	KS	koolzaadgeel RAL 1021	M12	63	26	40	21	46	14
K0155.616	KS	zwart	M16	63	26	40	21	46	14
K0155.6165	KS	lichtgrijs RAL 7035	M16	63	26	40	21	46	14
K0155.6166	KS	verkeersrood RAL 3020	M16	63	26	40	21	46	14
K0155.6167	KS	koolzaadgeel RAL 1021	M16	63	26	40	21	46	14
