Kartelknoppen

terug

Producten
- Bediendelen | Normelementen
  - Grepen, knoppen
    - Kartelknoppen

Artikelbeschrijving/Productafbeeldingen

Alle artikelen oproepen/filteren

BeschrijvingGrondstof:

Greep thermoplast, antracietgrijs.
Bus van messing of rvs 1.4305.
Schroefdraadbout van staal 5.8 of rvs 1.4305.

Uitvoering:Staal blauw gepassiveerd
RVS blank.Op aanvraag:Andere kleuren.Bijzonderheden

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Technische gegevens K0110 Kartelknoppen

232 kB

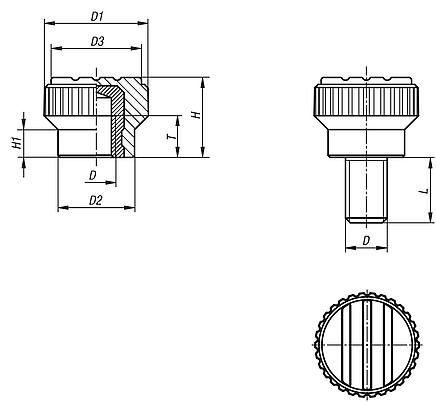

Tekeningen (volledig overzicht)

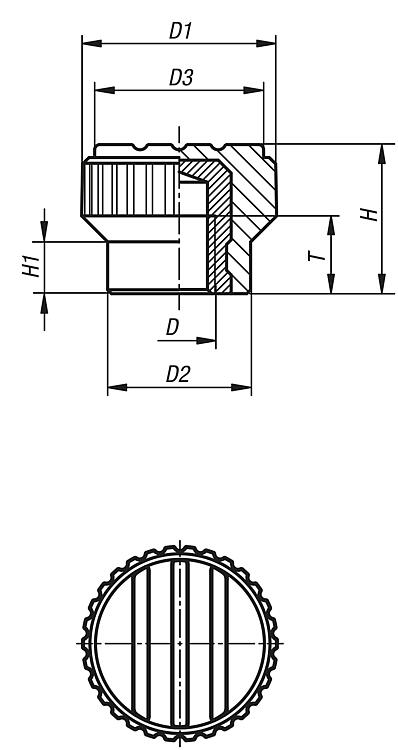

Kartelknoppen met binnendraad

meer info

Tekeningen

Artikelkeuze/-filter

Bestelnummer	Soort schroefdraad	Materiaal component	D	D1	D2	D3	H	H1	T
K0110.003	binnendraad	messing	M3	15	11	13	11,5	4,3	4,5
K0110.004	binnendraad	messing	M4	15	11	13	11,5	4,3	6
K0110.005	binnendraad	messing	M5	15	11	13	11,5	4,3	6
K0110.0003	binnendraad	rvs	M3	15	11	13	11,5	4,3	4,5
K0110.0004	binnendraad	rvs	M4	15	11	13	11,5	4,3	6
K0110.0005	binnendraad	rvs	M5	15	11	13	11,5	4,3	6

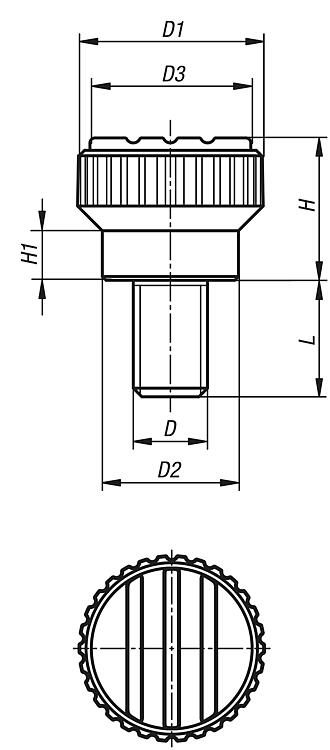

Kartelknoppen met buitendraad

meer info

Tekeningen

Artikelkeuze/-filter

Bestelnummer	Soort schroefdraad	Materiaal component	D	D1	D2	D3	H	H1	L
K0110.003X8	buitendraad	staal	M3	15	11	13	11,5	4,3	8
K0110.003X10	buitendraad	staal	M3	15	11	13	11,5	4,3	10
K0110.003X12	buitendraad	staal	M3	15	11	13	11,5	4,3	12
K0110.003X15	buitendraad	staal	M3	15	11	13	11,5	4,3	15
K0110.004X8	buitendraad	staal	M4	15	11	13	11,5	4,3	8
K0110.004X10	buitendraad	staal	M4	15	11	13	11,5	4,3	10
K0110.004X12	buitendraad	staal	M4	15	11	13	11,5	4,3	12
K0110.004X15	buitendraad	staal	M4	15	11	13	11,5	4,3	15
K0110.005X10	buitendraad	staal	M5	15	11	13	11,5	4,3	10
K0110.005X12	buitendraad	staal	M5	15	11	13	11,5	4,3	12
K0110.005X15	buitendraad	staal	M5	15	11	13	11,5	4,3	15
K0110.005X20	buitendraad	staal	M5	15	11	13	11,5	4,3	20
K0110.006X10	buitendraad	staal	M6	15	11	13	11,5	4,3	10
K0110.006X15	buitendraad	staal	M6	15	11	13	11,5	4,3	15
K0110.006X20	buitendraad	staal	M6	15	11	13	11,5	4,3	20
K0110.006X25	buitendraad	staal	M6	15	11	13	11,5	4,3	25
K0110.0003X8	buitendraad	rvs	M3	15	11	13	11,5	4,3	8
K0110.0003X10	buitendraad	rvs	M3	15	11	13	11,5	4,3	10
K0110.0003X12	buitendraad	rvs	M3	15	11	13	11,5	4,3	12
K0110.0003X15	buitendraad	rvs	M3	15	11	13	11,5	4,3	15
K0110.0004X8	buitendraad	rvs	M4	15	11	13	11,5	4,3	8
K0110.0004X10	buitendraad	rvs	M4	15	11	13	11,5	4,3	10
K0110.0004X12	buitendraad	rvs	M4	15	11	13	11,5	4,3	12
K0110.0004X15	buitendraad	rvs	M4	15	11	13	11,5	4,3	15
K0110.0005X10	buitendraad	rvs	M5	15	11	13	11,5	4,3	10
K0110.0005X12	buitendraad	rvs	M5	15	11	13	11,5	4,3	12
K0110.0005X15	buitendraad	rvs	M5	15	11	13	11,5	4,3	15
K0110.0005X20	buitendraad	rvs	M5	15	11	13	11,5	4,3	20
K0110.0006X10	buitendraad	rvs	M6	15	11	13	11,5	4,3	10
K0110.0006X15	buitendraad	rvs	M6	15	11	13	11,5	4,3	15
K0110.0006X20	buitendraad	rvs	M6	15	11	13	11,5	4,3	20
K0110.0006X25	buitendraad	rvs	M6	15	11	13	11,5	4,3	25
