BeschrijvingGrondstof:Kast bouwstaal. Spanschroef gehard staal.Uitvoering:Kast gezwart. Spanschroef gehard op 10.9, gehard en PTFE gecoat.Opmerking:De spandoorn is door de zijdelingse klemming bijzonder geschikt voor de tweede bewerking van draai- en freesdelen met blindgat. Door het draaien of frezen kan de diameter D aangepast worden aan de te spannen werkstukdiameter.
De spanbeweging gebeurt manueel met een inbussleutel.

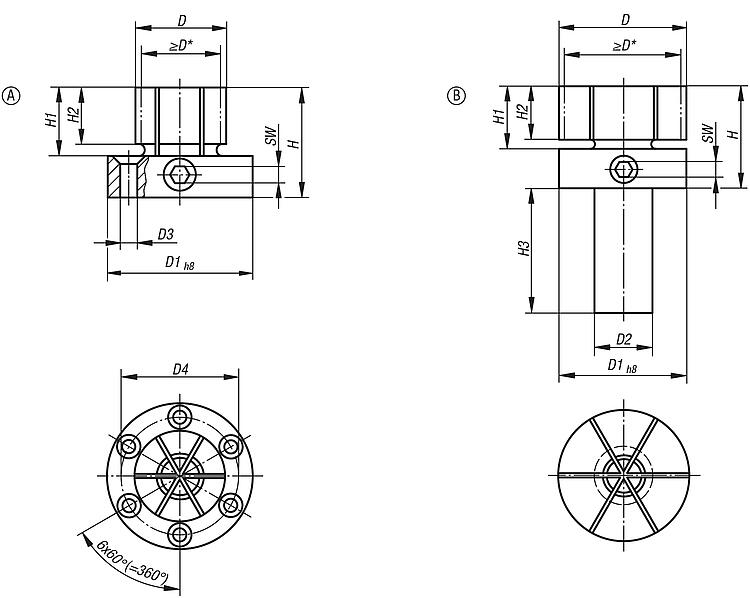

* D min. = kleinst toelaatbare diameter voor D.Montage:De spandoorn ca. 0,1 mm (spanweg) breder instellen dan de diameter in rusttoestand. Nu kan de spandoorn op de noodzakelijke diameter gedraaid of gefreesd worden. Voor de bewerking wordt een vegrendelingsring meegeleverd. De flens kan indien nodig gecentreerd worden in een pasboring of met passtiften. Vorm A wordt geleverd met 6 bevestigingsschroeven.Tekeningverwijzing:

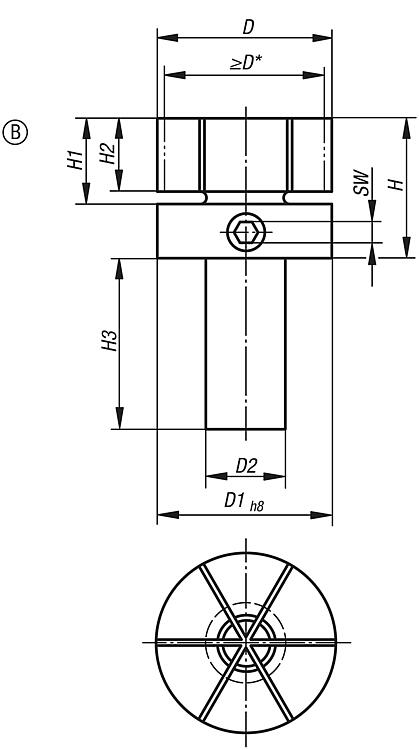

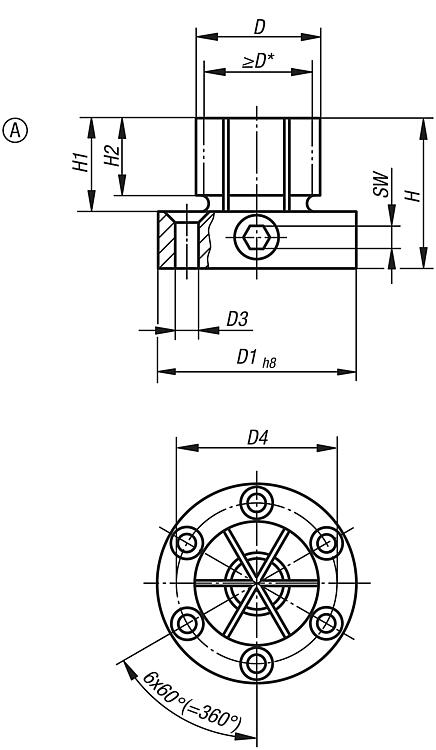

Vorm A: voor bewerkingscentra, boor- en freesmachines Vorm B: met inspaninrichting voor draaibanken
Bijzonderheden
