Profielgrlijder met klemhefboom

terug

Producten
- Bediendelen | Normelementen
  - Pijpverbindingselementen, profielverbinders
    - Toebehoren voor aluminiumprofielen
      - Profielgrlijder met klemhefboom

Artikelbeschrijving/Productafbeeldingen

Alle artikelen oproepen/filteren

BeschrijvingGrondstof:Basislichaam: zinkspuitgietwerk
Glijelementen: kunststof POM.
Aanbouwdelen: staal verzinkt.
O-ring: EPDM.
Klemhefboom: kunststof, glasvezelversterkt.
Klemhefboommechaniek: staal.Opmerking:Profielrail van metaal met ingeklikte glijelementen van kunststof. Met extra klemhefboom voor klemmen van het sledesysteem. De profielrails maken een slijtarme lineaire beweging van aluminium profielen type I met gleuf 8 mm mogelijk. Door geen smering te gebruiken, is het systeem uitermate vuilafstotend.

De maximaal toegestane belasting voor een profielrail is Fmax. = 50 N. De opspankracht bij een maximaal aandraaimoment van 15 Nm is 600 N.

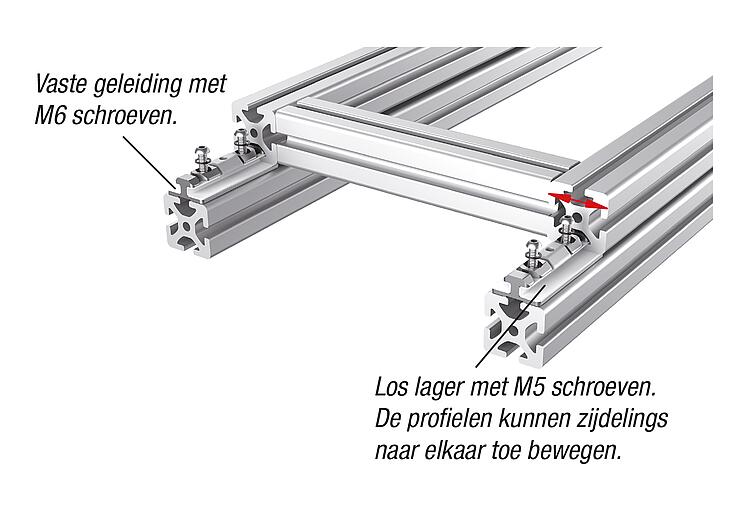

Glijgeleidingen met meerdere glijsleden moeten als combinatie bestaande uit vast lager (vorm F) en los lager (vorm L) worden uitgevoerd. Hierdoor wordt vormtoleranties gecompenseerd en een lichte beweegbaarheid gewaarborgd.

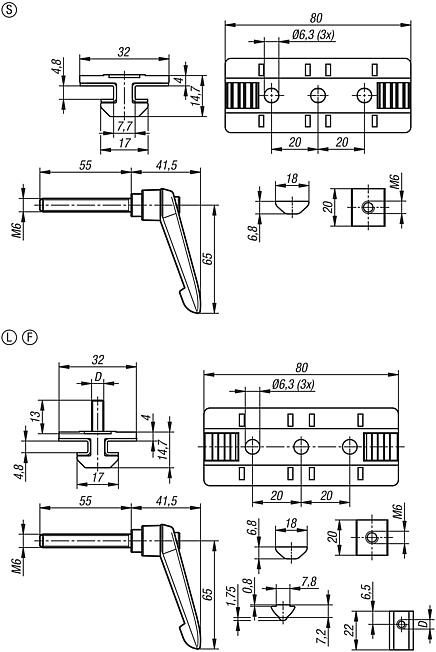

Vorm S: set voor koppeling van willekeurige aanbouwelementen.

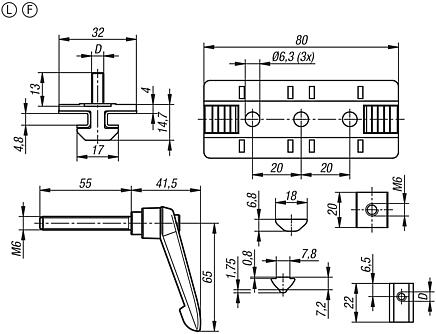

Vorm L: set voor gebruik als los lager.

Vorm F: set voor gebruik als vast lager.LeveringsomvangVorm S: profielrail met glijelementen.
2 zeskantmoeren DIN 439 B - M6.
1 klemhendel M6x55 met ring DIN 9021 6,4 mm en speciale gleufmoer 8 - M6.

Vorm L: profielrail met glijelementen.
2 lenskopschroeven ISO 7380 - M5x25.
2 O-ringen DIN 3771 - 5x1,5.
2 gleufmoeren, groef 8 - M5.
1 klemhendel M6x55 met ring DIN 9021 6,4 mm en speciale gleufmoer 8 - M6.

Vorm F: profielrail met glijelementen.
2 lenskopschroeven ISO 7380 - M6x25.
2 O-ringen DIN 3771 - 5x1,5.
2 gleufmoeren, groef 8 - M6.
1 klemhendel M6x55 met ring DIN 9021 6,4 mm en speciale gleufmoer 8 - M6.Bijzonderheden
