Handwielen DIN 950 uit gietijzer, met draaibare handgreep

terug

Producten
- Bediendelen | Normelementen
  - Handwielen, handslingers, slagenteller
    - Handwielen DIN 950, uit gietijzer
      - Handwielen DIN 950 uit gietijzer, met draaibare handgreep

Artikelbeschrijving/Productafbeeldingen

BeschrijvingGrondstof:Handwiel gietijzer.
Handgreep staal.Uitvoering:Wielkrans gedraaid en gepolijst.
Op aanvraag:Naven met binnenvierkant of met kunststof beklede handwielen.

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Technische gegevens K0671_MDG Handwielen DIN 950 uit gietijzer, met draaibare handgreep

290 kB

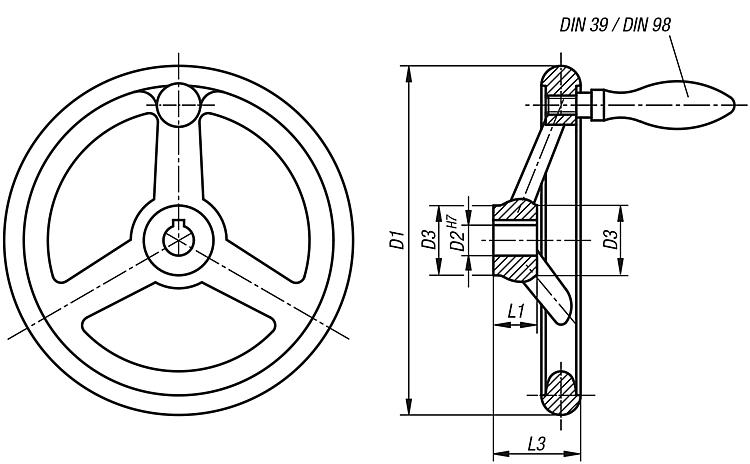

Tekeningen

Artikelkeuze/-filter

Bestelnummer	Uitvoering 1	D1	D2	D3	L1	L3	B3	T	Aantal spaken	draaibare handgreep DIN 98 vorm E
K0671.4080X10	pasboring	80	10H7	24	16	29	-	-	3	ø16 x M6 x 54.5
K0671.4080X12	pasboring	80	12H7	24	16	29	-	-	3	ø16 x M6 x 54.5
K0671.4100X10	pasboring	100	10H7	26	17	33	-	-	3	ø16 x M6 x 54.5
K0671.4100X12	pasboring	100	12H7	26	17	33	-	-	3	ø16 x M6 x 54.5
K0671.4125X12	pasboring	125	12H7	28	18	36	-	-	3	ø20 x M8 x 67
K0671.4125X14	pasboring	125	14H7	28	18	36	-	-	3	ø20 x M8 x 67
K0671.4140X14	pasboring	140	14H7	30	19	39	-	-	3	ø20 x M8 x 67
K0671.4140X16	pasboring	140	16H7	30	19	39	-	-	3	ø20 x M8 x 67
K0671.4160X14	pasboring	160	14H7	32	20	40	-	-	3	ø25 x M10 x 83
K0671.4160X16	pasboring	160	16H7	32	20	40	-	-	3	ø25 x M10 x 83
K0671.4180X16	pasboring	180	16H7	36	22	43	-	-	3	ø25 x M10 x 83
K0671.4180X18	pasboring	180	18H7	36	22	43	-	-	3	ø25 x M10 x 83
K0671.4200X18	pasboring	200	18H7	38	24	45	-	-	3	ø25 x M10 x 83
K0671.4200X22	pasboring	200	22H7	38	24	45	-	-	3	ø25 x M10 x 83
K0671.4250X22	pasboring	250	22H7	45	28	50	-	-	5	ø32 x M12 x 105,5
K0671.4250X26	pasboring	250	26H7	45	28	50	-	-	5	ø32 x M12 x 105,5
K0671.4315X26	pasboring	315	26H7	53	33	56	-	-	5	ø32 x M12 x 105,5
K0671.4315X30	pasboring	315	30H7	53	33	56	-	-	5	ø32 x M12 x 105,5
K0671.4400X30	pasboring	400	30H7	65	38	63	-	-	5	ø36 x M16 x 117
K0671.4400X34	pasboring	400	34H7	65	38	63	-	-	5	ø36 x M16 x 117
K0671.4500X34	pasboring	500	34H7	78	45	72	-	-	5	ø36 x M16 x 117
K0671.4500X40	pasboring	500	40H7	78	45	72	-	-	5	ø36 x M16 x 117

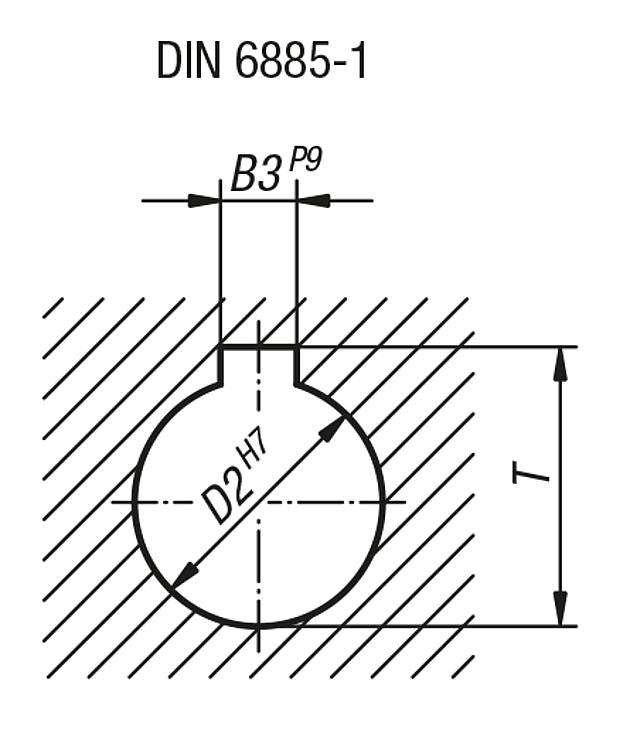

K0671.5080X10	pasboring met gleuf	80	10H7	24	16	29	3	11,4	3	ø16 x M6 x 54.5
K0671.5080X12	pasboring met gleuf	80	12H7	24	16	29	4	13,8	3	ø16 x M6 x 54.5
K0671.5100X10	pasboring met gleuf	100	10H7	26	17	33	3	11,4	3	ø16 x M6 x 54.5
K0671.5100X12	pasboring met gleuf	100	12H7	26	17	33	4	13,8	3	ø16 x M6 x 54.5
K0671.5125X12	pasboring met gleuf	125	12H7	28	18	36	4	13,8	3	ø20 x M8 x 67
K0671.5125X14	pasboring met gleuf	125	14H7	28	18	36	5	16,3	3	ø20 x M8 x 67
K0671.5140X14	pasboring met gleuf	140	14H7	30	19	39	5	16,3	3	ø20 x M8 x 67
K0671.5140X16	pasboring met gleuf	140	16H7	30	19	39	5	18,3	3	ø20 x M8 x 67
K0671.5160X14	pasboring met gleuf	160	14H7	32	20	40	5	16,3	3	ø25 x M10 x 83
K0671.5160X16	pasboring met gleuf	160	16H7	32	20	40	5	18,3	3	ø25 x M10 x 83
K0671.5180X16	pasboring met gleuf	180	16H7	36	22	43	5	18,3	3	ø25 x M10 x 83
K0671.5180X18	pasboring met gleuf	180	18H7	36	22	43	6	20,8	3	ø25 x M10 x 83
K0671.5200X18	pasboring met gleuf	200	18H7	38	24	45	6	20,8	3	ø25 x M10 x 83
K0671.5200X22	pasboring met gleuf	200	22H7	38	24	45	6	24,8	3	ø25 x M10 x 83
K0671.5250X22	pasboring met gleuf	250	22H7	45	28	50	6	24,8	5	ø32 x M12 x 105,5
K0671.5250X26	pasboring met gleuf	250	26H7	45	28	50	8	29,3	5	ø32 x M12 x 105,5
K0671.5315X26	pasboring met gleuf	315	26H7	53	33	56	8	29,3	5	ø32 x M12 x 105,5
K0671.5315X30	pasboring met gleuf	315	30H7	53	33	56	8	33,3	5	ø32 x M12 x 105,5
K0671.5400X30	pasboring met gleuf	400	30H7	65	38	63	8	33,3	5	ø36 x M16 x 117
K0671.5400X34	pasboring met gleuf	400	34H7	65	38	63	10	37,3	5	ø36 x M16 x 117
K0671.5500X34	pasboring met gleuf	500	34H7	78	45	72	10	37,3	5	ø36 x M16 x 117
K0671.5500X40	pasboring met gleuf	500	40H7	78	45	72	12	43,3	5	ø36 x M16 x 117
