Positioneerknoppen met greep

Artikelbeschrijving/Productafbeeldingen

BeschrijvingGrondstof:Thermoplast, antracietgrijs.
Bus van staal 5.8.Uitvoering:Staal blauw gepassiveerd.Tekeningverwijzing:

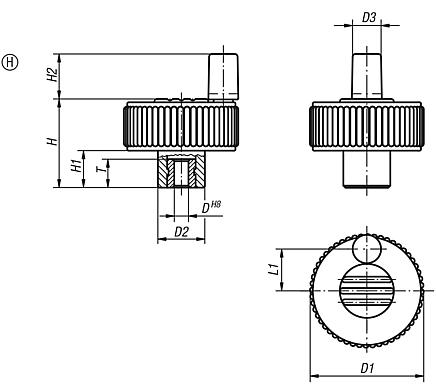

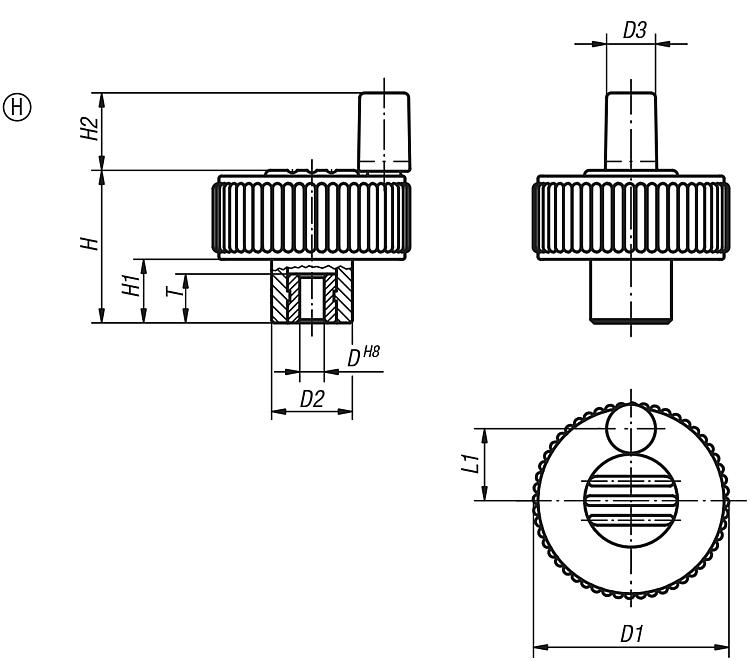

Vorm H: zonder dwarsboring
Vorm M: met dwarsboring en draadstift

Bijzonderheden

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Bestelnummer	Vorm	Kleur deksel	D	D1	D2	D3	H	H1	H2	L1	T
K0262.2106	H	antracietgrijs RAL 7021	6H8	40	16,5	10	31	13	16	15	10
K0262.21061	H	oranje RAL 2004	6H8	40	16,5	10	31	13	16	15	10
K0262.21062	H	signaalgroen RAL6032	6H8	40	16,5	10	31	13	16	15	10
K0262.21063	H	blauw RAL5017	6H8	40	16,5	10	31	13	16	15	10
K0262.21065	H	lichtgrijs RAL 7035	6H8	40	16,5	10	31	13	16	15	10
K0262.21066	H	verkeersrood RAL 3020	6H8	40	16,5	10	31	13	16	15	10
K0262.21067	H	koolzaadgeel RAL 1021	6H8	40	16,5	10	31	13	16	15	10
K0262.2206	H	antracietgrijs RAL 7021	6H8	50	18	10	36	15	16	18,5	10
K0262.22061	H	oranje RAL 2004	6H8	50	18	10	36	15	16	18,5	10
K0262.22062	H	signaalgroen RAL6032	6H8	50	18	10	36	15	16	18,5	10
K0262.22063	H	blauw RAL5017	6H8	50	18	10	36	15	16	18,5	10
K0262.22065	H	lichtgrijs RAL 7035	6H8	50	18	10	36	15	16	18,5	10
K0262.22066	H	verkeersrood RAL 3020	6H8	50	18	10	36	15	16	18,5	10
K0262.22067	H	koolzaadgeel RAL 1021	6H8	50	18	10	36	15	16	18,5	10
K0262.2308	H	antracietgrijs RAL 7021	8H8	63	22	10	41	17	16	25	14
K0262.23081	H	oranje RAL 2004	8H8	63	22	10	41	17	16	25	14
K0262.23082	H	signaalgroen RAL6032	8H8	63	22	10	41	17	16	25	14
K0262.23083	H	blauw RAL5017	8H8	63	22	10	41	17	16	25	14
K0262.23085	H	lichtgrijs RAL 7035	8H8	63	22	10	41	17	16	25	14
K0262.23086	H	verkeersrood RAL 3020	8H8	63	22	10	41	17	16	25	14
K0262.23087	H	koolzaadgeel RAL 1021	8H8	63	22	10	41	17	16	25	14

Bestelnummer	Vorm	Kleur deksel	D	D1	D2	D3	D4	H	H1	H2	H3	L1	T
K0262.1106	M	antracietgrijs RAL 7021	6H8	40	16,5	10	M4	31	13	16	5,5	15	10
K0262.11061	M	oranje RAL 2004	6H8	40	16,5	10	M4	31	13	16	5,5	15	10
K0262.11062	M	signaalgroen RAL6032	6H8	40	16,5	10	M4	31	13	16	5,5	15	10
K0262.11063	M	blauw RAL5017	6H8	40	16,5	10	M4	31	13	16	5,5	15	10
K0262.11065	M	lichtgrijs RAL 7035	6H8	40	16,5	10	M4	31	13	16	5,5	15	10
K0262.11066	M	verkeersrood RAL 3020	6H8	40	16,5	10	M4	31	13	16	5,5	15	10
K0262.11067	M	koolzaadgeel RAL 1021	6H8	40	16,5	10	M4	31	13	16	5,5	15	10
K0262.1206	M	antracietgrijs RAL 7021	6H8	50	18	10	M4	36	15	16	5,5	18,5	10
K0262.12061	M	oranje RAL 2004	6H8	50	18	10	M4	36	15	16	5,5	18,5	10
K0262.12062	M	signaalgroen RAL6032	6H8	50	18	10	M4	36	15	16	5,5	18,5	10
K0262.12063	M	blauw RAL5017	6H8	50	18	10	M4	36	15	16	5,5	18,5	10
K0262.12065	M	lichtgrijs RAL 7035	6H8	50	18	10	M4	36	15	16	5,5	18,5	10
K0262.12066	M	verkeersrood RAL 3020	6H8	50	18	10	M4	36	15	16	5,5	18,5	10
K0262.12067	M	koolzaadgeel RAL 1021	6H8	50	18	10	M4	36	15	16	5,5	18,5	10
K0262.1308	M	antracietgrijs RAL 7021	8H8	63	22	10	M4	41	17	16	8	25	14
K0262.13081	M	oranje RAL 2004	8H8	63	22	10	M4	41	17	16	8	25	14
K0262.13082	M	signaalgroen RAL6032	8H8	63	22	10	M4	41	17	16	8	25	14
K0262.13083	M	blauw RAL5017	8H8	63	22	10	M4	41	17	16	8	25	14
K0262.13085	M	lichtgrijs RAL 7035	8H8	63	22	10	M4	41	17	16	8	25	14
K0262.13086	M	verkeersrood RAL 3020	8H8	63	22	10	M4	41	17	16	8	25	14
K0262.13087	M	koolzaadgeel RAL 1021	8H8	63	22	10	M4	41	17	16	8	25	14
