Poignée indexable basse avec insert taraudé

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Manettes indexables, poignées indexables, leviers à serrage rapide
    - Poignées indexables
      - Poignée indexable basse avec insert taraudé

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Insert : acier, classe de résistance 5.8.
Boule : plastique noir.Finition :Bruni.Sur demande :Autres taraudages et finitions spéciales.
Les cotes «H1» et «A» sont disponibles dans d’autres longueurs (prix spécifique).

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0114 Poignée indexable basse avec insert taraudé

222 kB

Dessins (aperçu complet)

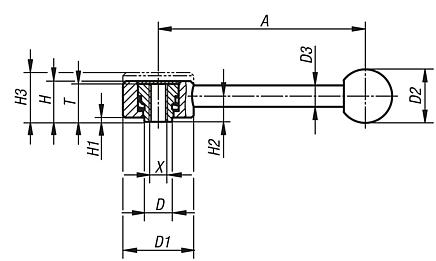

Poignée indexable basse avec insert taraudé , 0 degré

plus d'infos

Dessins

Poignée indexable basse avec insert taraudé , 0 degré

Sélection/filtre d'articles

Référence	Forme	X	T	A	D	D1	D2	D3	H	H1	H2	H3	Nombre de dents	Prix
K0114.1061	0°	M6	18	102	13,5	33	25	10	19	2	12	23	26	Sur demande
K0114.1081	0°	M8	18	102	13,5	33	25	10	19	2	12	23	26	Sur demande
K0114.2101	0°	M10	21	131	19	41	30	12	22	2	13,5	26	30	Sur demande
K0114.2121	0°	M12	21	131	19	41	30	12	22	2	13,5	26	30	Sur demande
K0114.3121	0°	M12	27	148	23	45	37	14	28	2	17	33	36	Sur demande
K0114.3161	0°	M16	27	148	23	45	37	14	28	2	17	33	36	Sur demande

Poignée indexable basse avec insert taraudé , 15 degrés

plus d'infos

Dessins

Poignée indexable basse avec insert taraudé , 15 degrés

Sélection/filtre d'articles

Référence	Forme	X	T	A	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Nombre de dents	Prix
K0114.1062	15°	M6	18	100	15	13,5	33	25	10	19	2	12	23	29	26	Sur demande
K0114.1082	15°	M8	18	100	15	13,5	33	25	10	19	2	12	23	29	26	Sur demande
K0114.2102	15°	M10	21	127	15	19	41	30	12	22	2	13,5	26	38	30	Sur demande
K0114.2122	15°	M12	21	127	15	19	41	30	12	22	2	13,5	26	38	30	Sur demande
K0114.3122	15°	M12	27	145	15	23	45	37	14	28	2	17	33	48	36	Sur demande
K0114.3162	15°	M16	27	145	15	23	45	37	14	28	2	17	33	48	36	Sur demande
