DescriptionMatière :Acier de traitement.Finition :Bruni.Nota :La cote A se réfère à la distance entre la pièce à usiner et le centre du filetage (vis de serrage).

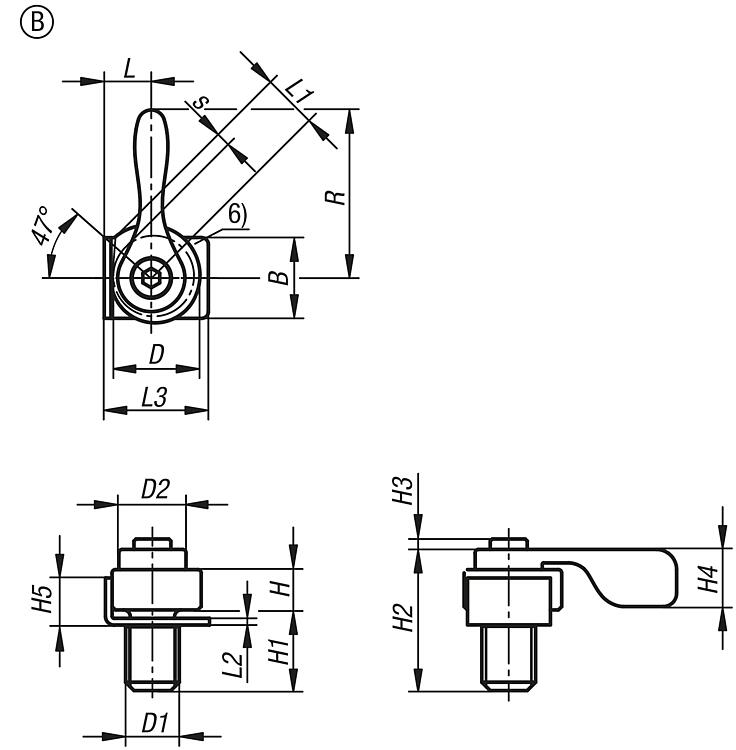

Pour minimiser les rayures sur la pièce, il est recommandé d'utiliser la forme B avec plaque de serrage.

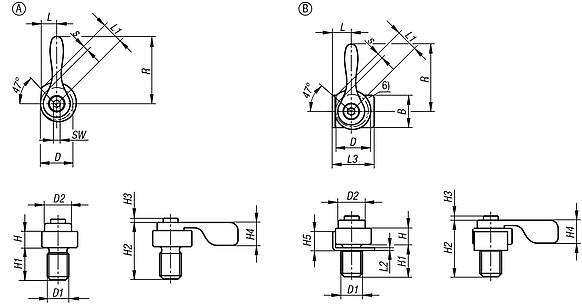

Grâce à sa forme hexagonale, la poignée indexable peut être montée par pas de 60° et donc orientée en fonction de l'utilisateur. Avantages :- Design compact - Serrage simple et rapide de composants - Serrage sans outil grâce à la poignée indexableAccessoires :Plaque de serrage K2050.Indication de dessin :
(1) Vis de serrage (2) Rondelle ressort (3) Poignée indexable (4) Clé à six pans (5) Excentrique de bridage (6) Plaque de serrage
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
