Bride en croix aluminium, pour unité linéaire

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Eléments d'assemblage de structures tubulaires, raccords de profilés
    - Raccords de tubes
      - Bride en croix aluminium, pour unité linéaire

Description de l'article/illustrations du produit

DescriptionMatière :Fonte d'aluminium.
Vis à tête cylindrique DIN 7984 et écrou hexagonal DIN 985, acier.Finition :Laqué avec revêtement de poudre noire.
Vis à tête cylindrique et écrou hexagonal zingués.Sur demande :Manettes indexables pour fixation.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0496 Bride en croix aluminium, pour unité linéaire

222 kB

Informations techniques concernant le système de tubes unité linéaire

66,9 kB

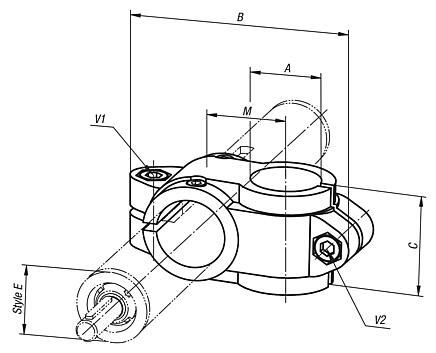

Dessins

Sélection/filtre d'articles

Référence	Type E	A	B	C	M	V1	V2	Prix
K0496.1818	18	18	66	25,5	20	M6x16	M6x16	Sur demande
K0496.3020	30	20	99	40	33	M8x25	M8x25	Sur demande
K0496.3030	30	30	99	40	33	M8x25	M8x25	Sur demande
K0496.4020	40	20	109	40	36	M10x30	M8x25	Sur demande
K0496.4040	40	40	137	60	45	M10x30	M10x30	Sur demande
K0496.5040	50	40	154	70	54	M10x35	M10x35	Sur demande
K0496.5050	50	50	154	70	54	M10x35	M10x35	Sur demande
