Cimblot à bout sphérique dégagé, forme C

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Eléments d'appui, éléments de positionnement, éléments de butée réglable
    - Cimblots, têtes d'appui
      - Cimblot à bout sphérique dégagé, forme C

Description de l'article/illustrations du produit

DescriptionMatière :

Acier à outils. Inox 1.4305.

Finition :Acier : traité et rectifié.
Inox : rectifié et durci avec un procédé spécial.Nota :La forme sphérique de ces cimblots facilite l’opération d’assemblage. Il n’est pas nécessaire d’être parfaitement dans l’axe des cimblots pour effectuer le positionnement des pièces (voir aussi le schéma d’assemblage 1).Indication de dessin :

1) Taraudage d’un côté avec trou borgne
2) Taraudage des deux côtés avec trou borgne

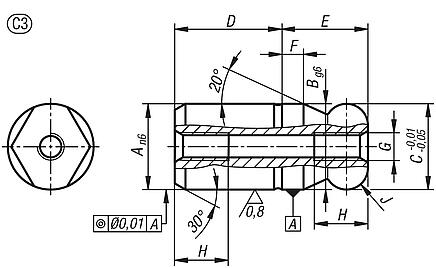

3) Taraudage des deux côtés avec alésage

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0350 Cimblot à bout sphérique dégagé, forme C

237 kB

Dessins (aperçu complet)

Cimblots à bout sphérique aplati de forme C, taraudage d’un côté avec trou borgne

plus d'infos

Dessins

Cimblots à bout sphérique aplati de forme C, taraudage d’un côté avec trou borgne

Sélection/filtre d'articles

Référence	Matière	Taille	A	B	C	D	E	F	G	H	J	Avant-trou de taraudage	Prix
K0350.052	acier à outils	1	5	5	5	6	5	2	M2,5	4,5	R 1	Trou borgne	Sur demande
K0350.062	acier à outils	1	6	6	6	8	6	2	M3	5	R 1	Trou borgne	Sur demande
K0350.082	acier à outils	1	8	8	8	10	8	2	M3	6	R 2	Trou borgne	Sur demande
K0350.102	acier à outils	1	10	10	10	13	10	2,5	M3	6	R 2,5	Trou borgne	Sur demande
K0350.122	acier à outils	1	12	12	12	15	12	3	M4	8	R 3	Trou borgne	Sur demande
K0350.142	acier à outils	1	14	14	14	17	14	3,5	M4	8	R 3,5	Trou borgne	Sur demande
K0350.162	acier à outils	1	16	16	16	20	16	4	M5	10	R 4	Trou borgne	Sur demande
K0350.202	acier à outils	1	20	20	20	25	20	5	M5	10	R 5	Trou borgne	Sur demande
K0350.252	acier à outils	1	25	25	25	25	25	6	M5	10	R 6	Trou borgne	Sur demande
K0350.302	acier à outils	1	30	30	30	30	30	8	M6	12	R 8	Trou borgne	Sur demande
K0350.402	acier à outils	1	40	40	40	40	40	10	M6	12	R 10	Trou borgne	Sur demande
K0350.502	acier à outils	1	50	50	50	50	50	12	M6	12	R 12	Trou borgne	Sur demande
K0350.5052	acier inoxydable	1	5	5	5	6	5	2	M2,5	4,5	R 1	Trou borgne	Sur demande
K0350.5062	acier inoxydable	1	6	6	6	8	6	2	M3	5	R 1	Trou borgne	Sur demande
K0350.5082	acier inoxydable	1	8	8	8	10	8	2	M3	6	R 2	Trou borgne	Sur demande
K0350.5102	acier inoxydable	1	10	10	10	13	10	2,5	M3	6	R 2,5	Trou borgne	Sur demande
K0350.5122	acier inoxydable	1	12	12	12	15	12	3	M4	8	R 3	Trou borgne	Sur demande
K0350.5142	acier inoxydable	1	14	14	14	17	14	3,5	M4	8	R 3,5	Trou borgne	Sur demande
K0350.5162	acier inoxydable	1	16	16	16	20	16	4	M5	10	R 4	Trou borgne	Sur demande
K0350.5202	acier inoxydable	1	20	20	20	25	20	5	M5	10	R 5	Trou borgne	Sur demande
