Шарниры свариваемые, форма A

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Петли
    - Шарниры свариваемые
      - Шарниры свариваемые, форма A

Описание товара/фотография продукта

ОписаниеМатериал:Шарнир из стали.
Промежуточная шайба из латуни.
Ось из стали или латуни.Исполнение: Стальные части Без покрытия.Указание:Шарниры, состоящие из свариваемой профильной стали.
Штифт прочно закреплен в нижней половине шарнира.
Различное качество стали для сварных швов и опор, на которых закреплены рулоны ленты, должны быть равны или лучше чем:
S235JR+AR согласно EN 10025-2:2004–10
DIN 8563 часть 3 или Fe E 235 согласно SIA 161

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0984_A Шарниры свариваемые, форма A

125 kB

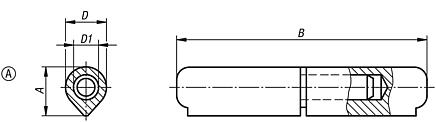

Чертежи

Выбор / фильтр товаров

Номер заказа	Форма	Материал компонента	A	B	D	D1	Цена
K0984.008040012	A	Сталь	9,7	40	8	5	по запросу
K0984.008050012	A	Сталь	9,7	50	8	5	по запросу
K0984.010060012	A	Сталь	12,7	60	10	6	по запросу
K0984.010070012	A	Сталь	12	70	10	6	по запросу
K0984.013080012	A	Сталь	15,5	80	13	8	по запросу
K0984.016100012	A	Сталь	20	100	16	10	по запросу
K0984.016120012	A	Сталь	20	120	16	11	по запросу
K0984.018135012	A	Сталь	22	135	18	12	по запросу
K0984.020150012	A	Сталь	25	150	20	13	по запросу
K0984.020180012	A	Сталь	25	180	20	14	по запросу
K0984.023200012	A	Сталь	28,5	200	23	16	по запросу
K0984.008040022	A	Латунь	9,7	40	8	5	по запросу
K0984.008050022	A	Латунь	9,7	50	8	5	по запросу
K0984.010060022	A	Латунь	12,7	60	10	6	по запросу
K0984.010070022	A	Латунь	12	70	10	6	по запросу
K0984.013080022	A	Латунь	15,5	80	13	8	по запросу
K0984.016100022	A	Латунь	20	100	16	10	по запросу
K0984.016120022	A	Латунь	20	120	16	11	по запросу
K0984.018135022	A	Латунь	22	135	18	12	по запросу
K0984.020150022	A	Латунь	25	150	20	13	по запросу
K0984.020180022	A	Латунь	25	180	20	14	по запросу
K0984.023200022	A	Латунь	28,5	200	23	16	по запросу
