Шарниры пружинные зажимные из алюминиевого профиля 0,20 Нм

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Петли
    - Шарниры пружинные зажимные из алюминиевого профиля 0,20 Нм

Описание товара/фотография продукта

ОписаниеМатериал:Алюминий 6060 T5.
Закрывающая пробка PA 6.6.Исполнение: Черное анодирование.
Бесцветное анодирование.Указание:Шарниры оснащены встроенной натяжной пружиной из стали. Это позволяет автоматически открывать и закрывать двери и откидные крышки.
Карточные и пружинные петли можно комбинировать между собой, так как они одинаковы по размерам и внешнему виду.
Угол открывания составляет 270°.
Для петель со встроенной пружиной угол открывания составляет 180°.

Крутящий момент открывающейся пружины:
M(0°): 0,23 Нм / M(90°): 0,15 Нм / M(180°): 0,08 Нм
Крутящий момент закрывающейся пружины:
M(0°): 0,08 Нм / M(90°): 0,15 Нм / M(180°): 0,23 Нм

Крепление болтами с потайной головкой согласно DIN 7991.

Указанные значения нагрузок на петли представляют собой справочные значения рекомендательного характера, без учета факторов безопасности и с исключением любой ответственности. Указанные значения служат исключительно для информации и не являются юридически обязывающей гарантией свойств.
Значения нагрузки определяются в лабораторных условиях. Каждый потребитель должен индивидуально определить пригодность петли для конкретного случая применения.
На полученные значения могут повлиять самые разные материалы, на которых крепятся петли, а также способы крепления, климатические условия и износ.Диапазон температур:-20 … 80 °C

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K1178 Шарниры пружинные зажимные из алюминиевого профиля 0,20 Нм

188 kB

Техническое указание для пружинных шарниров

78,8 kB

Чертежи (общий обзор)

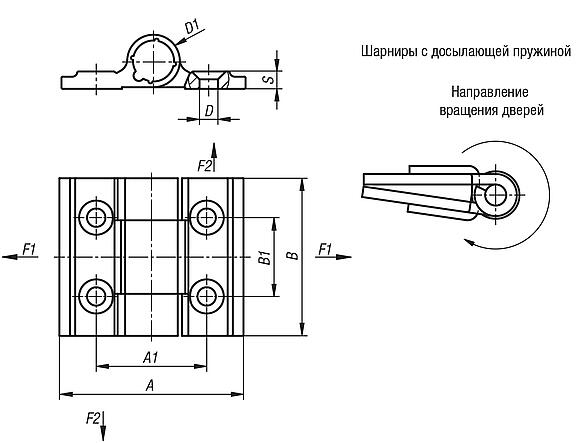

Шарниры пружинные зажимные из алюминиевого профиля 0,20 Нм, пружина разжата

подробнее

Чертежи

Шарниры пружинные зажимные из алюминиевого профиля 0,20 Нм, пружина разжата

Выбор / фильтр товаров

Номер заказа	Цвет основы	Поверхность корпуса	A	A1	B	B1	D	D1	S	F1 N	F2 N	CAD	Принадл.	Цена	Заказать
K1178.353001	черный	анодированый	35	21	30	15	3,5	10	3,3	1210	1310			по запросу
K1178.35300	бесцветный	анодированый	35	21	30	15	3,5	10	3,5	1210	1310			по запросу

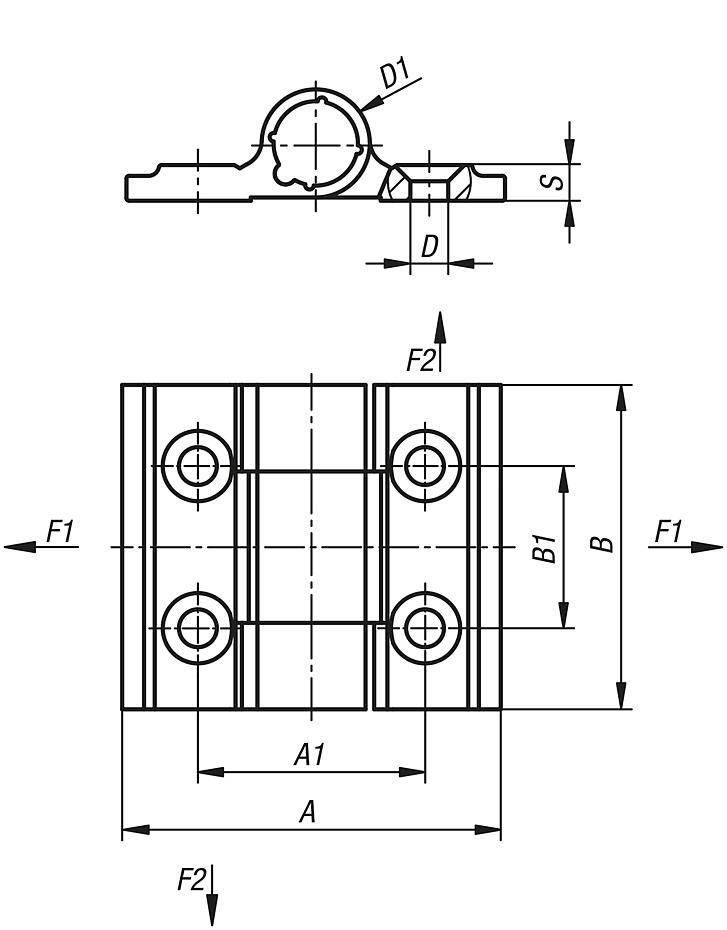

Шарниры пружинные зажимные из алюминиевого профиля 0,20 Нм, пружина сжата

подробнее

Чертежи

Шарниры пружинные зажимные из алюминиевого профиля 0,20 Нм, пружина сжата

Выбор / фильтр товаров

Номер заказа	Цвет основы	Поверхность корпуса	A	A1	B	B1	D	D1	S	F1 N	F2 N	CAD	Принадл.	Цена	Заказать
K1178.353011	черный	анодированый	35	21	30	15	3,5	10	3,3	1210	1310			по запросу
K1178.35301	бесцветный	анодированый	35	21	30	15	3,5	10	3,5	1210	1310			по запросу

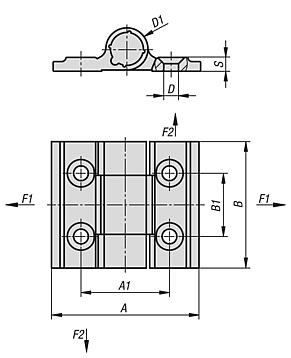

Петли пружинные
Петли из алюминиевого профиля с натяжной пружиной 0,20 Н∙м, без пружины

подробнее

Чертежи

Петли пружинные
Петли из алюминиевого профиля с натяжной пружиной 0,20 Н∙м, без пружины

Выбор / фильтр товаров

Номер заказа	Цвет основы	Поверхность корпуса	A	A1	B	B1	D	D1	F1 N	F2 N	S	Тип изделия	Вариант крепления	CAD	Принадл.	Цена	Заказать
K1178.35302	бесцветный	анодированый	35	21	30	15	3,5	10	1210	1310	3,3	Петля	крепежными отверстиями			по запросу
K1178.353021	черный	анодированый	35	21	30	15	3,5	10	1210	1310	3,3	Петля	крепежными отверстиями			по запросу
