Крюки натяжные

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Зажимные элементы
    - Крюки натяжные
      - Крюки натяжные

Описание товара/фотография продукта

Вызвать/фильтровать все товары

ОписаниеМатериал:Сталь, закалённая.Исполнение: Форма A-C: вороненые. Стержень отшлифован по диаметру.
Форма D: вороненые.Указание:Указанные зажимные усилия и моменты затяжки действительны в пределах установленного диапазона зажима (H5).Преимущества:Компактная конструкция для разных случаев применения, даже в условиях ограниченного пространства

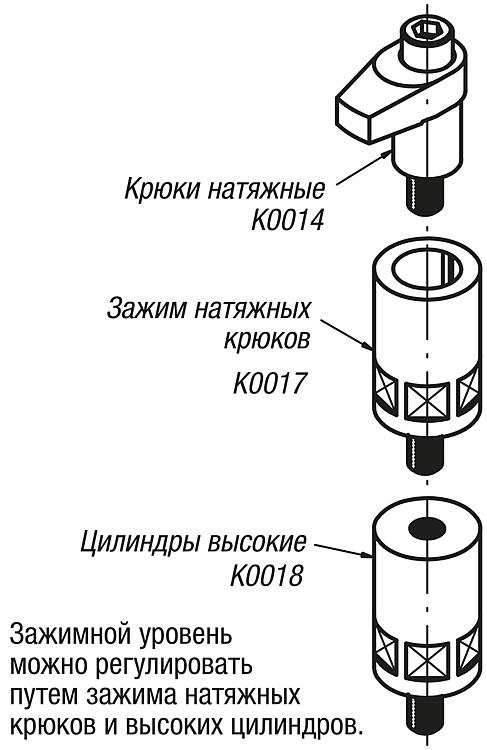

Множество вариантов и монтажных размеров Принадлежности:Подставки натяжных крюков K0017.
Подставки натяжных крюков K0851.
Цилиндры высокие K0018.

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0014 Крюки натяжные

263 kB

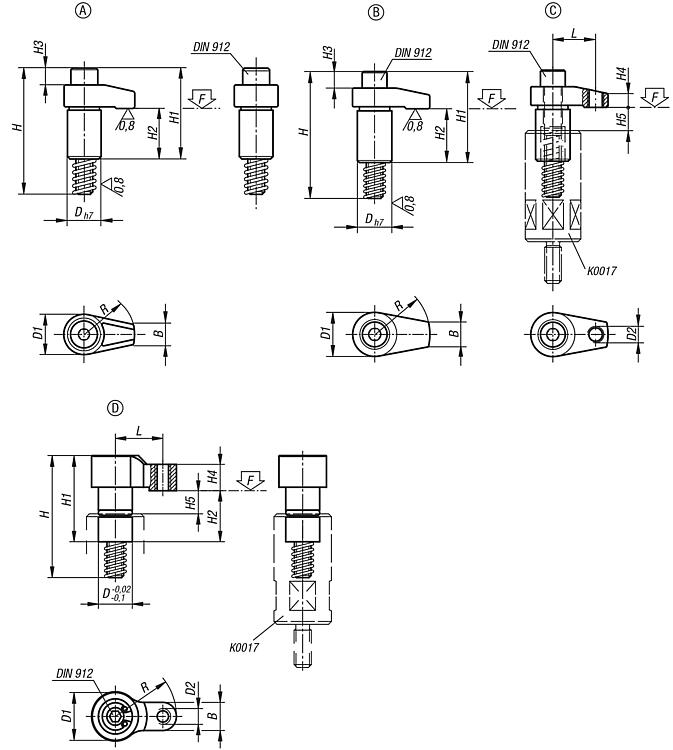

Чертежи (общий обзор)

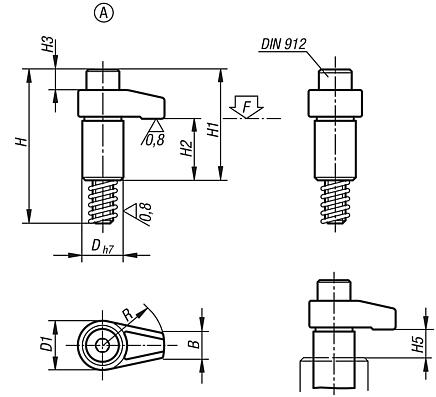

Крюки натяжные шлифованные формы A

подробнее

Чертежи

Выбор / фильтр товаров

Номер заказа	Форма	D	D1	H	H1	H2	H3	H4	H5 макс. диапазон зажима	B	R	Винт с цилиндрической головкой DIN 912	Момент затяжки макс. Нм	F макс. кН	CAD	Принадл.	Цена	Заказать
K0014.110030	A	20	25	75	54	30	9	10	12	12	30	M10x65	37,2	13			по запросу
K0014.110040	A	20	25	75	54	30	9	10	12	12	40	M10x65	31,4	9,8			по запросу

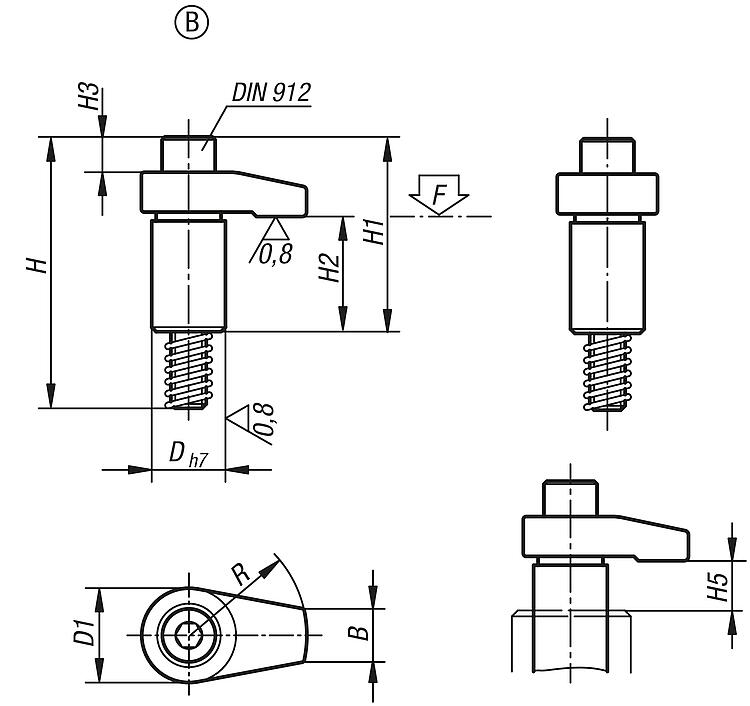

Крюки натяжные шлифованные формы B

подробнее

Чертежи

Выбор / фильтр товаров

Номер заказа	Форма	D	D1	H	H1	H2	H3	H4	H5 макс. диапазон зажима	B	R	Винт с цилиндрической головкой DIN 912	Момент затяжки макс. Нм	F макс. кН	Цена
K0014.208020	B	18	22	58	37	23	2	7	10	10	20	M8x50	37,2	13,6	по запросу
K0014.208025	B	18	22	58	37	23	2	7	10	10	25	M8x50	32,3	10,9	по запросу
K0014.208030	B	18	22	58	37	23	2	7	10	10	30	M8x50	29,4	9	по запросу
K0014.212040	B	25	32	92	66	39	11	12	15	18	40	M12x80	58,8	17,5	по запросу
K0014.212050	B	25	32	92	68	39	11	12	15	18	50	M12x80	49	14	по запросу
K0014.212060	B	25	32	92	68	39	11	12	15	18	60	M12x80	45,1	11,6	по запросу
K0014.216040	B	32	36	101	75	39	15	15	15	22	40	M16x85	166,6	37,9	по запросу
K0014.216050	B	32	36	101	75	39	15	15	15	22	50	M16x85	147	30,4	по запросу
K0014.216060	B	32	36	101	75	39	15	15	15	22	60	M16x85	127,4	25,2	по запросу

Крюки натяжные шлифованные формы C

подробнее

Чертежи

Выбор / фильтр товаров

Номер заказа	Форма	D	D1	D2	H	H1	H2	H3	H4	H5 макс. диапазон зажима	B	L	R	Винт с цилиндрической головкой DIN 912	Момент затяжки макс. Нм	F макс. кН	Цена
K0014.312140	C	25	32	M12	92	66	39	11	10	15	18	31	40	M12x80	58,8	22,6	по запросу
K0014.312150	C	25	32	M12	92	68	39	11	13	15	18	38	50	M12x80	49	18,5	по запросу
K0014.312160	C	25	32	M12	92	68	39	11	13	15	18	46	60	M12x80	45,1	15,2	по запросу
K0014.316150	C	32	36	M12	101	75	39	15	16	15	22	38	50	M16x85	147	38	по запросу
K0014.316160	C	32	36	M12	101	75	39	15	16	15	22	46	60	M16x85	127,4	33	по запросу
