      - Болты призонные шестигранные с длинным установочным винтом подобно DIN 609

Описание товара/фотография продукта

ОписаниеМатериал:Сталь.Исполнение: Коэффициент прочности 8.8, вороненые. Диаметр штока шлифованный.Указание:Шестигранные призонные болты используются, когда на резьбовые соединения оказываются поперечные усилия или необходимо зафиксировать положение деталей относительно друг друга.

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0706 Болты призонные шестигранные с длинным установочным винтом подобно DIN 609

161 kB

Классы прочности

46,1 kB

Обзор стандартов для соединительных элементов

728 kB

Поверхности винтов

123 kB

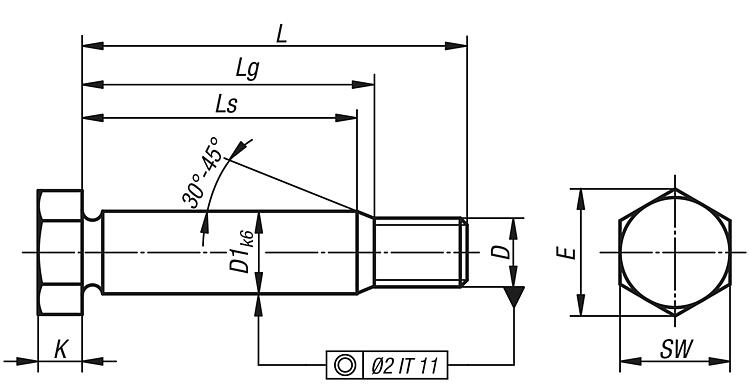

Чертежи

Выбор / фильтр товаров

Номер заказа	D1	D	E	K	L	Ls мин.	Lg макс.	SW	Цена
K0706.09X25	9	M8	14,38	5,3	25	8	11,6	13	по запросу
K0706.09X30	9	M8	14,38	5,3	30	13	16,6	13	по запросу
K0706.09X35	9	M8	14,38	5,3	35	18	21,6	13	по запросу
K0706.09X40	9	M8	14,38	5,3	40	23	26,6	13	по запросу
K0706.09X45	9	M8	14,38	5,3	45	28	31,6	13	по запросу
K0706.09X50	9	M8	14,38	5,3	50	33	36,6	13	по запросу
K0706.09X60	9	M8	14,38	5,3	60	41	44,6	13	по запросу
K0706.11X30	11	M10	17,77	6,4	30	10	13,9	17	по запросу
K0706.11X35	11	M10	17,77	6,4	35	15	18,9	17	по запросу
K0706.11X40	11	M10	17,77	6,4	40	20	23,9	17	по запросу
K0706.11X45	11	M10	17,77	6,4	45	25	28,9	17	по запросу
K0706.11X50	11	M10	17,77	6,4	50	30	33,9	17	по запросу
K0706.11X60	11	M10	17,77	6,4	60	38	41,9	17	по запросу
K0706.11X70	11	M10	17,77	6,4	70	48	51,9	17	по запросу
K0706.11X80	11	M10	17,77	6,4	80	58	61,9	17	по запросу
K0706.11X90	11	M10	17,77	6,4	90	68	71,9	17	по запросу
K0706.11X100	11	M10	17,77	6,4	100	78	81,9	17	по запросу
K0706.13X35	13	M12	19,85	7,5	35	11,5	15,7	19	по запросу
K0706.13X40	13	M12	19,85	7,5	40	16,5	20,7	19	по запросу
K0706.13X45	13	M12	19,85	7,5	45	21,5	25,7	19	по запросу
K0706.13X50	13	M12	19,85	7,5	50	26,5	30,7	19	по запросу
K0706.13X60	13	M12	19,85	7,5	60	34,5	38,7	19	по запросу
K0706.13X70	13	M12	19,85	7,5	70	44,5	48,7	19	по запросу
K0706.13X80	13	M12	19,85	7,5	80	54,5	58,7	19	по запросу
K0706.13X90	13	M12	19,85	7,5	90	64,5	68,7	19	по запросу
K0706.13X100	13	M12	19,85	7,5	100	74,5	78,7	19	по запросу
K0706.17X40	17	M16	26,17	10	40	11,5	16	24	по запросу
K0706.17X45	17	M16	26,17	10	45	16,5	21	24	по запросу
K0706.17X50	17	M16	26,17	10	50	21,5	26	24	по запросу
K0706.17X60	17	M16	26,17	10	60	29,5	34	24	по запросу
K0706.17X70	17	M16	26,17	10	70	39,5	44	24	по запросу
K0706.17X80	17	M16	26,17	10	80	49,5	54	24	по запросу
K0706.17X90	17	M16	26,17	10	90	59,5	64	24	по запросу
K0706.17X100	17	M16	26,17	10	100	69,5	74	24	по запросу
K0706.21X50	21	M20	32,95	12,5	50	17,5	22,7	30	по запросу
K0706.21X60	21	M20	32,95	12,5	60	25,5	30,7	30	по запросу
K0706.21X70	21	M20	32,95	12,5	70	35,5	40,7	30	по запросу
K0706.21X80	21	M20	32,95	12,5	80	45,5	50,7	30	по запросу
K0706.21X90	21	M20	32,95	12,5	90	55,5	60,7	30	по запросу
K0706.21X100	21	M20	32,95	12,5	100	65,5	70,7	30	по запросу
K0706.21X120	21	M20	32,95	12,5	120	85,5	90,7	30	по запросу
K0706.25X60	25	M24	39,35	15	60	19	24,8	36	по запросу
K0706.25X70	25	M24	39,35	15	70	29	34,8	36	по запросу
K0706.25X80	25	M24	39,35	15	80	39	44,8	36	по запросу
K0706.25X90	25	M24	39,35	15	90	49	54,8	36	по запросу
K0706.25X100	25	M24	39,35	15	100	59	64,8	36	по запросу
K0706.25X120	25	M24	39,35	15	120	79	84,8	36	по запросу
