      - Верстачные винты с фиксированной или свободной рукояткой DIN 6304 или DIN 6306

Описание товара/фотография продукта

Вызвать/фильтровать все товары

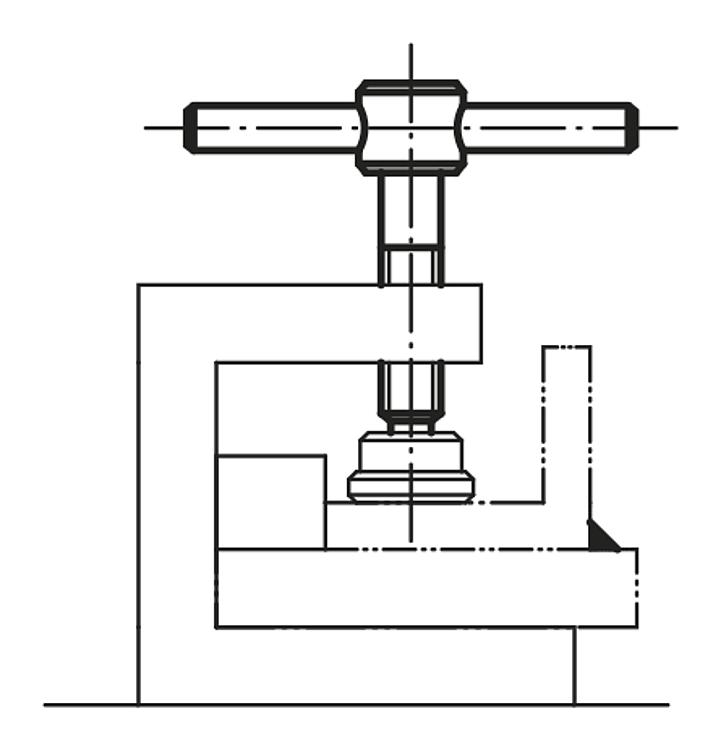

ОписаниеМатериал:Сталь.Исполнение: Вороненый, упорная цапфа закаленная.Указание:Если рукоятка у верстачного винта свободная, то она передвигается и удерживается пружиной сжатия в любом положении. Кольца ограничивают путь перемещения. Если у верстачного винта фиксированная рукоятка, то она вдавлена.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0756 Верстачные винты с фиксированной или свободной рукояткой DIN 6304 или DIN 6306

166 kB

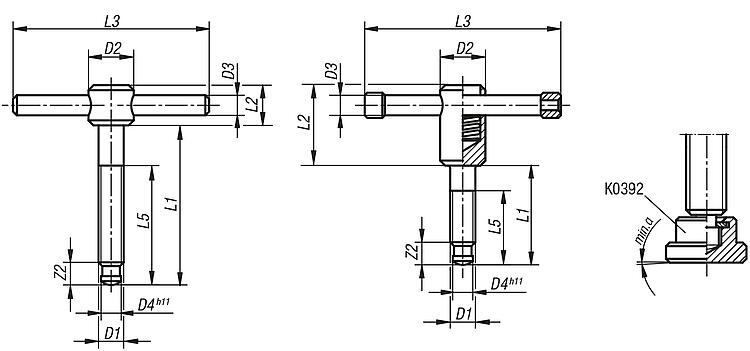

Чертежи (общий обзор)

Верстачные винты с фиксированной рукояткой DIN 6304

подробнее

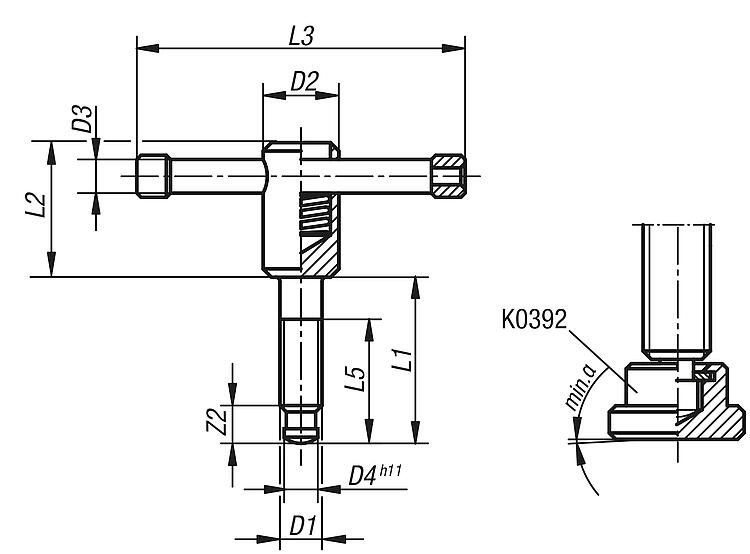

Чертежи

Верстачные винты с фиксированной рукояткой DIN 6304

Выбор / фильтр товаров

Номер заказа	Исполнение 1	D1	D2	D3	D4	L1	L2	L3	L5	Z2	мин. α	Цена
K0756.106X40	фиксированная рукоятка	M6	12	5	4,5	40	10	50	30	6	7°	по запросу
K0756.106X50	фиксированная рукоятка	M6	12	5	4,5	50	10	50	40	6	7°	по запросу
K0756.108X50	фиксированная рукоятка	M8	14	6	6	50	12	60	35	7,5	4°	по запросу
K0756.108X60	фиксированная рукоятка	M8	14	6	6	60	12	60	45	7,5	4°	по запросу
K0756.110X60	фиксированная рукоятка	M10	18	8	8	60	14	80	40	9	3°	по запросу
K0756.110X70	фиксированная рукоятка	M10	18	8	8	70	14	80	50	9	3°	по запросу
K0756.112X70	фиксированная рукоятка	M12	20	10	8	70	18	100	50	10	3°	по запросу
K0756.112X80	фиксированная рукоятка	M12	20	10	8	80	18	100	60	10	3°	по запросу
K0756.116X75	фиксированная рукоятка	M16	24	12	12	75	20	120	55	12	5°	по запросу
K0756.116X90	фиксированная рукоятка	M16	24	12	12	90	20	120	70	12	5°	по запросу
K0756.116X110	фиксированная рукоятка	M16	24	12	12	110	20	120	90	12	5°	по запросу
K0756.120X75	фиксированная рукоятка	M20	30	16	15,5	75	28	140	55	14	4°	по запросу
K0756.120X90	фиксированная рукоятка	M20	30	16	15,5	90	28	140	70	14	4°	по запросу
K0756.120X110	фиксированная рукоятка	M20	30	16	15,5	110	28	140	90	14	4°	по запросу

Верстачные винты со свободной рукояткой DIN 6306

подробнее

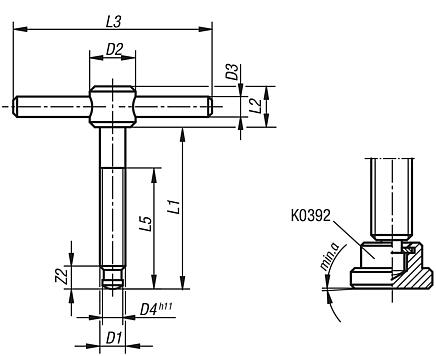

Чертежи

Верстачные винты со свободной рукояткой DIN 6306

Выбор / фильтр товаров

Номер заказа	Исполнение 1	D1	D2	D3	D4	L1	L2	L3	L5	Z2	мин. α	Цена
K0756.210X40	свободная рукоятка	M10	18	8	8	40	32	80	30	9	3°	по запросу
K0756.210X50	свободная рукоятка	M10	18	8	8	50	32	80	40	9	3°	по запросу
K0756.212X50	свободная рукоятка	M12	20	10	8	50	35	100	40	10	3°	по запросу
K0756.212X60	свободная рукоятка	M12	20	10	8	60	35	100	50	10	3°	по запросу
K0756.216X55	свободная рукоятка	M16	24	13	12	55	40	120	45	12	5°	по запросу
K0756.216X70	свободная рукоятка	M16	24	13	12	70	40	120	60	12	5°	по запросу
K0756.216X90	свободная рукоятка	M16	24	13	12	90	40	120	80	12	5°	по запросу
K0756.220X55	свободная рукоятка	M20	30	16	15,5	55	45	140	45	14	4°	по запросу
K0756.220X70	свободная рукоятка	M20	30	16	15,5	70	45	140	60	14	4°	по запросу
K0756.220X90	свободная рукоятка	M20	30	16	15,5	90	45	140	80	14	4°	по запросу
