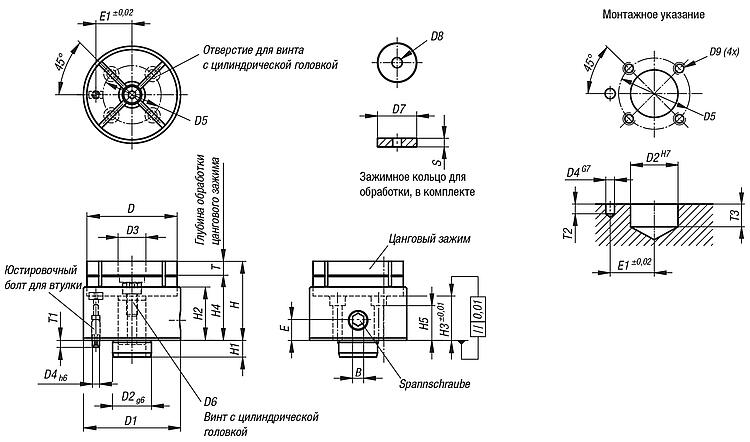

Описание товара/фотография продукта |
|
|
ОписаниеМатериал:Корпус и зажимное кольцо из закаленной стали 1.0503.
Оправка из закаленной стали 1.7220.
Цанговый зажим из алюминия 3.4365.
Исполнение: Корпус, оправка и зажимное кольцо черненые.
Цанговый зажим покрыт оксидной пленкой синего цвета.
Указание:Не приводить в действие зажимной винт без зажимного кольца или вставленной детали.
При помощи бокового зажимного винта деталь зажимается по периметру.
Путем обработки цанговый зажим может быть подогнан под различные контуры деталей.
Идеальный зажимной элемент, для обработки деталей на комбинированных станках с программным управлением, многоцелевых фрезерных станках, а также 5-осевых станках ит.д.Особенности: СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|
Номер заказа
| B | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | E | E1 | H | H1 | H2 | H3 | H4 | H5 | T | T1 | T2 | T3 | S | Зажимное
усилие
Н | Момент
затяжки
макс., Нм | номер заказа
Цанговый зажим | CAD | Принадл. | Цена | Заказать |
|---|
| K0934.065057 | 8 | 65 | 70 | 28 | 19 | 6 | 42 | M8x15 | 18 | M4 | M6 | 15 | 26 | 59,5 | 12 | 39 | 34,5 | 47 | 25 | 10 | 5 | 6 | 13 | 4 | 4000 | 60 | K0934.065025 |  | | по запросу | | | K0934.090072 | 10 | 90 | 95 | 42 | 23 | 8 | 60 | M10x20 | 22 | M5 | M8 | 17 | 36 | 72,5 | 14 | 46 | 38,5 | 57 | 28 | 15 | 7 | 8 | 15 | 6 | 6000 | 100 | K0934.090034 | | | по запросу | |
